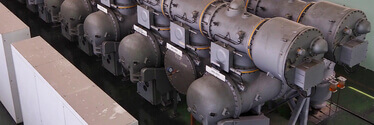

Schaltzeit des Leistungsschalters (In-Betrieb-Prüfung) (GIS)

Die während des Betriebs durchgeführten Prüfungen First-Trip-Test und spannungsbasierte Schaltzeitmessung (Voltage Based Timing Measurement, VTM) zeigen die in langen Stillstandzeiten akkumulierten Verschleißerscheinungen besser als die in Abschaltzeiten durchgeführten Prüfungen, denn um einen Leistungsschalter für eine Außer-Betrieb-Prüfung vorzubereiten, muss dieser mindestens einmal betätigt worden sein. Für den First-Trip-Test werden Verbindungen mit den Auslösespulen und der Sekundärseite des Leistungsschalters hergestellt. Für das VTM-Verfahren werden die Auslösespulen und die Sekundärseite des Spannungswandlers verbunden. Diese Prüfverfahren eignen sich sehr gut dazu, eine nachlassende Schmiermittelwirkung, verunreinigte Oberflächen oder korrodierte mechanische Elemente zu erkennen.

Bei einigen Mittelspannungs-GIS-Typen sind die Hauptkontakte dauerhaft versiegelt, sodass das Prüfgerät nicht ohne Weiteres an diese Kontakte herankommt. Daher lässt sich das Zeitverhalten solcher Mittelspannungs-GIS nur mittels spannungsbasierter Schaltzeitmessung (VTM) messen. Das Messverfahren kann bei allen Leistungsschaltern mit einem Spannungserkennungssystem (Voltage Detection System, VDS) angewendet werden, das die Hauptspannungen zugänglich macht.

Unsere Empfehlung

CIBANO 500

Bei einem First-Trip-Test misst CIBANO die Ausschalteigenzeiten, indem es den Sekundärstrom des Stromwandlers überwacht (dabei ist zu beachten, dass die gemessene Zeit die Lichtbogenzeit enthält). Bei einer VTM-Prüfung verwendet CIBANO 500 als Auslöser für die Ermittlung der Auslöse- oder Einschaltzeit der Hauptkontakte das Auslöse- oder Einschaltsignal. Die Zeiten werden durch Messen der Sekundärspannung der in den Leistungsschalter integrierten Spannungswandler ermittelt.

Vorteile dieser Lösung

Empfohlene Lösungen

CMC 430

Anwender:innen eines CMC-Prüfgeräts mit EnerLyzer-Softwareoption können mit ihrem CMC zusätzlich ganz einfach auch Mittelspannungs-Leistungsschalter prüfen. Das ideale CMC-Prüfgerät für solche Prüfungen ist CMC 430.
