VAM1
Vibroakustische Messungen an Laststufenschaltern
Ihr Laststufenschalter hat Ihnen etwas zu sagen
Bei der vibroakustischen Messung (VAM) steht die mechanische Integrität des Laststufenschalters (OLTC) im Mittelpunkt. Beim OLTC handelt es sich um ein mechanisches Schaltgerät, das durch Anpassen der Wandlerübersetzung die Systemspannung reguliert. Aufgrund der thermischen und mechanischen Belastungen, die beim Umschalten des Laststroms entstehen, können einige der Komponenten des OLTC, z. B. die Kontakte, im Laufe der Zeit verschleißen.

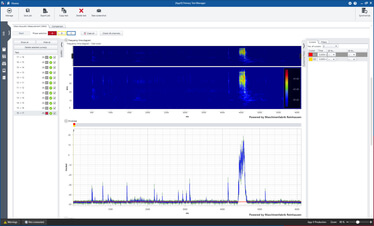

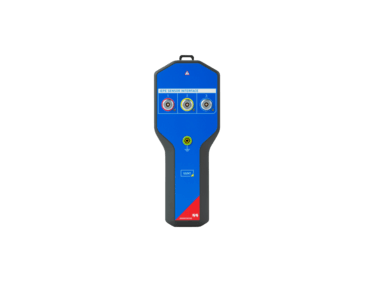

Das neue Zubehör VAM1 für TESTRANO 600 zeichnet daher mithilfe piezoelektrischer Sensoren detailliert das Vibrationsmuster auf, das während des Schaltvorgangs entsteht. Dazu werden die Sensoren mit Magneten temporär am Tank des Leistungstransformators befestigt.

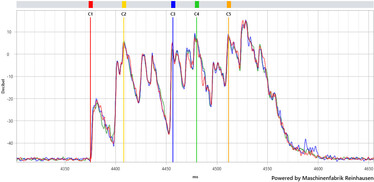

Die Ergebnisse eines detaillierten Vibrationsmusters und der anschließende Vergleich dieses Musters mit Referenzdaten ermöglicht das Erkennen und Verfolgen von Veränderungen in der mechanischen Integrität des OLTC. Mechanische Abweichungen im OLTC lassen sich anhand des geänderten Vibrationsmusters erkennen.
Die VAM-Messung kann sowohl offline als auch bei bestehender Verbindung zwischen Leistungstransformator und Netz stattfinden.
Kombination aus mechanischer und elektrischer Analyse
Vibroakustische Messung (VAM)
Zur Aufzeichnung des speziellen Vibrationsmusters des zu prüfenden OTLC können an der Tankwand oder direkt an der Abdeckung des OTLC bis zu drei piezoelektrische Sensoren befestigt werden. Der Leistungstransformator lässt sich sowohl offline als auch online prüfen.
Dynamische Widerstandsmessung (DRM)

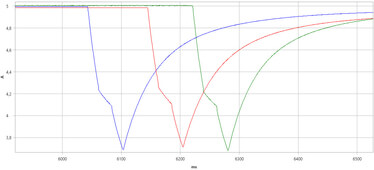

Bei Offline-Messungen am Transformator können synchronisierte VAM- und DRM-Messungen durchgeführt werden. Die Kombination aus mechanischer und elektrischer Analyse ermöglicht umfassende Analysen des OLTC
Messung des Motorstroms
Der Motorstrom wird während des gesamten Stufenschaltvorgangs synchron in der vibroakustischen Messung aufgezeichnet. Dabei kann jeder einzelne Stufenschaltvorgang beim Motorbetrieb analysiert werden. Die Schalter werden außerdem auf mechanische Probleme im Antriebssystem des Transformator-OLTC geprüft.
Die VAM kann nur bei Nutzung von Primary Test Manager™ (PTM) durchgeführt werden.
Die VAM kann nur bei Nutzung von Primary Test Manager™ (PTM) durchgeführt werden. Bei PTM handelt sich um eine leistungsfähige Prüfsoftware mit integrierter Datenbank und Analysefunktionen. Sie unterstützt Sie mit Schaltplänen und betriebsmittelspezifischen Prüfplänen unter Berücksichtigung internationaler Normen wie IEEE und IEC optimal bei Ihren Diagnoseprüfungen. PTM bietet eine automatische Ergebnisbewertung, Vergleiche und individuell angepasste Berichte für eine umfangreichere Analyse.
Hauptmerkmale
- Einfache Befestigung der Sensoren mit Magneten
- Synchronisierte VAM- und DRM-Messung
- Analyse des Motorstroms
- Durchführung sowohl offline als auch online möglich
- Einsetzbar bei resistiven und induktiven OLTCs
