Conocimientos útiles: Consejos para el cableado y las pruebas de polaridad con el CPOL3

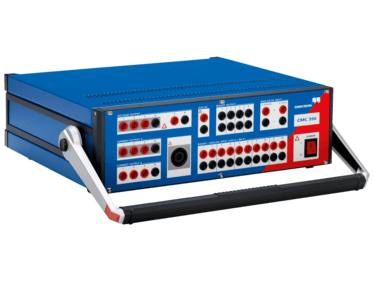

El uso del CPOL3 con uno de nuestros dispositivos de prueba, como el CPC 100, el COMPANO 100, el CMC 353 o el CMC 356, ofrece una amplia gama de opciones de cableado y pruebas de polaridad.
Las nuevas funciones del CPOL3 ofrecen una flexibilidad de pruebas aún mayor.
- Muestra el valor eficaz real de la tensión y la polaridad
- El modo "Osciloscopio" muestra la forma de onda de la señal
- El modo de baja impedancia de entrada (LoZ) suprime las señales acopladas
Mediante la medición de la tensión y la visualización de las señales, las comprobaciones de polaridad pueden combinarse con información adicional para detectar los errores de cableado más comunes. Esta metodología sirve de base para varias aplicaciones valiosas y abre la puerta a diversos métodos de prueba alternativos.
Pruebas de inyección primaria

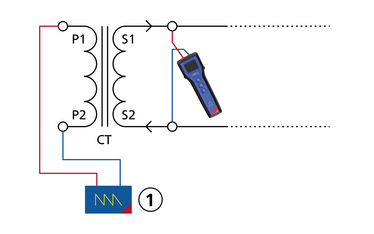

La polaridad de un transformador de corriente puede verificarse inyectando una señal en diente de sierra en el lado primario utilizando un CPC 100, un equipo de prueba CMC o un COMPANO 100. A continuación, puede comprobarse la polaridad en el lado secundario con el CPOL3.
[1] équipement de test
Pruebas de inyección en el secundario
Después de verificar la polaridad del transformador de corriente, puede inyectar la señal en el lado secundario. Esto permite probar la polaridad de los terminales hasta el relé de protección utilizando corrientes más bajas. Si utiliza la corriente nominal para la prueba, podrá incluso determinar la carga directamente a partir de la tensión medida.
[1] equipo de prueba
Pruebas del cableado con tensión
El CPOL3 tiene una sensibilidad de medición tan alta que los terminales pueden actuar como derivadores (shunts) para captar la señal para la medición de la polaridad, siendo normalmente suficiente la corriente nominal. Para conseguirlo, la polaridad se mide en varios puntos a lo largo de la trayectoria de la corriente, con la tensión disminuyendo hacia la carga. Dado que los puntos terminales suelen ser de fácil acceso, este método permite comprobar la secuencia correcta de todos los puntos terminales.
[1] borne | [2] relé o contadores | [3] carga
Pruebas con una pinza de corriente
La señal de prueba suele leerse y evaluarse directamente con el CPOL3, lo que resulta sencillo, seguro y rápido. Sin embargo, en algunos casos, pueden producirse interferencias de otras fases, y la medición directa es menos adecuada para los relés autoalimentados. En tales situaciones, se recomienda realizar las pruebas con una pinza de corriente. El único inconveniente es que el acceso al cableado secundario con la pinza de corriente a veces puede resultar complicado.
Interferencias de otras fases
En los circuitos de transformadores de corriente con un conductor de retorno compartido, el flujo de corriente provoca una caída de tensión tanto en el conductor de salida como en el de retorno. La caída de tensión del conductor de retorno puede provocar la detección de señales procedentes de otras fases durante una medición de tensión. Aunque esta señal es menor, aún puede dar lugar a falsas interpretaciones. La combinación del CPOL3 con una pinza de corriente elimina las interferencias de otras fases, lo que permite medir la corriente directamente.
Pruebas de relés autoalimentados
Los relés autoalimentados suelen incorporar una fuente de alimentación conmutada integrada, que puede distorsionar la tensión en los terminales, especialmente cuando se utilizan corrientes de prueba bajas. Las amplitudes de corriente más elevadas suelen provocar una menor distorsión de la tensión. Dado que la corriente permanece sin distorsión y puede utilizarse para detectar la polaridad, el CPOL3 mide la corriente con una pinza en lugar de medir la tensión.
Pruebas con baja impedancia de entrada
Pueden producirse capacitancias de acoplamiento de 1 nF o más en líneas paralelas largas dentro del cableado secundario. La carga del relé o del contador de un circuito de transformador de tensión suele tener una resistencia muy alta. Junto con la capacitancia de acoplamiento, esto forma un divisor de tensión capacitivo-resistivo, creando un acoplamiento entre la fase en prueba y otras fases. El CPOL3 aborda este problema con un modo de baja impedancia de entrada (LoZ) que suprime eficazmente tales efectos.
Pruebas de interruptores y clavijas de prueba
Los interruptores o clavijas de prueba son cruciales para garantizar la seguridad cuando se sustituyen o prueban contadores y relés en circuitos con transformadores de corriente. El COMPANO 100 incorpora una función de "trigger de interrupción" que permite una inyección segura de corriente de prueba y pruebas de polaridad cuando se utiliza con el CPOL3. Si hay un interruptor de prueba, puede activarse varias veces (el interruptor de prueba podría dispararse durante el paso por cero de la corriente de prueba; sin embargo, esto es poco frecuente). Si el CPOL3 deja de indicar la polaridad, indica que el COMPANO 100 ha detectado una interrupción y ha detenido la salida. El COMPANO 100 mostrará entonces la duración de la interrupción, señalando un posible problema con el conmutador de prueba, que debe funcionar sin perturbaciones.
