FRANEO 800 PQlyzer para transformadores de medida: nuestra nueva solución para pruebas de banda ancha de transformadores de medida para determinar la calidad de la potencia
Las mediciones de la calidad de la potencia (PQ) constituyen un elemento importante para mantener la integridad de la red eléctrica, especialmente con el cambio hacia las energías renovables. Al ser responsables de la conversión de las señales de la red eléctrica primaria a las señales que reciben los contadores de calidad de la potencia, los transformadores de medida (TM) desempeñan un papel crucial en la cadena de mediciones de PQ. La relación de banda ancha y la exactitud de fase del transformador de medida deben evaluarse en todo el rango de frecuencia para garantizar lecturas de PQ precisas. El FRANEO 800 PQlyzer para transformadores de medida ofrece una solución para esta medición.
Mediciones de relación de banda ancha: captación de comportamientos no lineales
Los TM suelen mostrar variaciones no lineales en su respuesta de relación a distintas frecuencias. Por ejemplo, los transformadores de tensión inductivos de media tensión suelen mostrar una primera resonancia por debajo de 10 kHz debido al circuito resonante de la inductancia principal y las capacitancias de las capas del devanado secundario. El FRANEO 800 PQlyzer permite medir o verificar la relación de banda ancha de los transformadores de medida y garantizar así un análisis preciso de la calidad de la potencia en los contadores de calidad de potencia.
Importancia de la exactitud del transformador de medida de banda ancha
Las imprecisiones en la exactitud de la relación o la fase del transformador de medida en el rango de frecuencia de armónicos pueden distorsionar los datos recibidos por los dispositivos de medición de PQ, lo que lleva a una interpretación errónea de los eventos de calidad de la energía, a acciones correctivas ineficaces basadas en datos defectuosos y a un mayor riesgo de daños en los equipos. El FRANEO 800 IT PQlyzer garantiza que el rendimiento del transformador de medida se ajusta a las tolerancias especificadas para el rango de frecuencia previsto. Dichos límites de error para los transformadores de medida en rangos de frecuencia superiores se introducen por primera vez en la norma IEC 61869-1 Edición 2.0.
Cómo funciona el FRANEO 800 IT PQlyzer

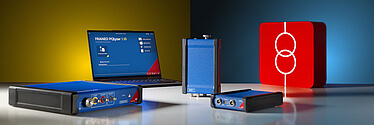

El sistema FRANEO 800 IT PQlyzer incluye:
- FRANEO 800: Un dispositivo analizador de respuesta en frecuencia de barrido (SFRA).
- Convertidor electrónico de impedancia EIC1: Hace coincidir la impedancia de entrada de la configuración de prueba con la carga nominal del TM en prueba.
- Software FRANEO PQlyzer: Proporciona un flujo de trabajo guiado optimizado para mediciones y análisis de relación de banda ancha y errores de fase de TM.
Software FRANEO PQlyzer - Flujo de trabajo y análisis racionalizados
El software simplifica el proceso de pruebas y la gestión de datos con una interfaz fácil de usar, orientación paso a paso, visualización de datos, herramientas de análisis sencillas y amplias funciones de elaboración de informes.
Accesorio EIC1 - La clave para unas pruebas óptimas
El EIC1 ajusta la carga percibida por el TM en prueba, reproduciendo las condiciones de funcionamiento del mundo real para obtener resultados precisos en las pruebas. Dispone de un dial para seleccionar la carga de prueba adecuada, garantizando una configuración de pruebas óptima para diversos tipos de TM.
Conclusión
El FRANEO 800 IT PQlyzer, con su avanzado hardware y su software de fácil manejo, permite realizar pruebas exhaustivas de banda ancha de los TM. Garantizar la exactitud de los datos de calidad de la potencia proporcionados por los TM ayuda a tomar decisiones informadas para optimizar el rendimiento de la red, maximizar la vida útil de los activos y mejorar la confiabilidad general del sistema eléctrico.
