CP CU1
Unidad de acoplamiento para la inyección en líneas eléctricas y cables de AT
Mediciones exactas de la impedancia de línea y de tierra

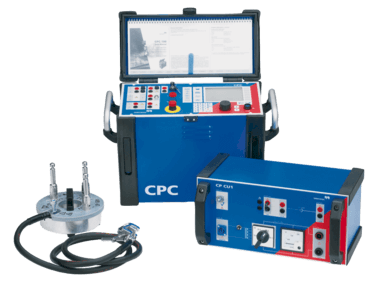

Los equipos CPC 100 + CP CU1 miden las impedancias de línea y el factor K en líneas aéreas y cables eléctricos. Con la unidad de acoplamiento CP CU1 también puede determinarse la impedancia de tierra en los grandes sistemas, así como la tensión de contacto y de paso.
Las anomalías en la frecuencia de la red no influyen en las mediciones, ya que al combinar los equipos CPC 100 y CP CU1 se emplean frecuencias de salida variables. Ello posibilita resultados extremadamente precisos y reproducibles en las mediciones.
Seguro y fácil de manejar
La unidad CP CU1 permite la conexión segura del equipo CPC 100 a una línea eléctrica o cable de AT. El transformador de adaptación de la impedancia de la unidad CP CU1 garantiza una transferencia óptima de potencia desde el equipo CPC 100 a la línea eléctrica.
Para mayor seguridad del técnico de pruebas, con la unidad CP CU1 se suministra la unidad de conexión a tierra CP GB1. Así se pueden derivar corrientes de hasta 30 kA si se sobrepasa el valor límite de tensión.
Características principales
- La medición no se ve afectada por las interferencias en la frecuencia de la red - se obtienen resultados extremadamente precisos
- Cumplimiento de las más rigurosas normas de seguridad relativas a líneas aéreas y conexiones de cables - derivación de corrientes de hasta 30 kA
- Fácil de manejar - el componente más pesado: 29 kg
- Registro automático: el software graba automáticamente los resultados
Aplicaciones
- Impedancia de línea y factor K de líneas aéreas o cables de alta tensión
- Impedancia de tierra de grandes sistemas
- Tensiones de paso y contacto
- Acoplamiento mutuo de líneas aéreas paralelas
- Acoplamiento de líneas eléctricas a cables de señalización
