Harmonics

Generación de señales con armónicos superpuestos

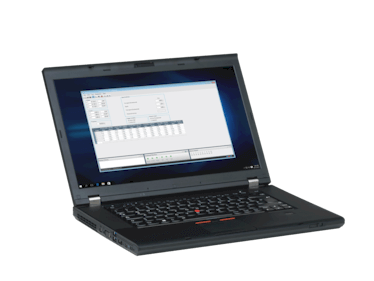

Harmonics genera señales de prueba que constan de una señal de tensión o corriente fundamental con armónicos superpuestos. Dependiendo del equipo de prueba CMC empleado, pueden generarse señales con una frecuencia de hasta 3 kHz (es decir, 60º armónico a 50 Hz o 50º armónico a 60 Hz).

Harmonics permite la definición de la fundamental de tres señales de tensión y tres de corriente, y – superpuestas a éstas – cualquier combinación de armónicos pares e impares. Los armónicos pueden introducirse como porcentajes o como valores absolutos. Las señales armónicas se pueden generar directamente o exportar como archivos COMTRADE.

Harmonics presenta un modo de salida estática y un modo de secuencia. En el modo de secuencia, se puede inyectar una secuencia compuesta por tres estados:

  • Pre-señal: onda fundamental
  • Señal: onda fundamental y armónicos
  • Post-señal: onda fundamental

Un temporizador se pone en marcha en el momento de la inyección de armónicos y se para por un evento de trigger. Se indica el tiempo de respuesta.

Este módulo forma parte del software Test Universe. Para más información, rogamos consulte el sitio web del Test Universe.
