Análisis de respuesta dieléctrica en cables eléctricos

Cuando envejece el aislamiento, el estado y por tanto la resistencia dieléctrica de los cables también se deteriora. En los cables XLPE, las arborescencias eléctricas o las arborescencias higroscópicas, causadas por descargas parciales o por humedad, representan un grave problema.

Estos cambios pueden detectarse por las modificaciones en la respuesta dieléctrica. Por tanto, este método es el idóneo para realizar diagnósticos sobre el estado del cable. Los problemas pueden detectarse con prontitud y realizar las acciones correspondientes antes de que se produzcan daños o averías importantes.

Beneficios de esta solución

Determinación del estado del aislamiento

DIRANA es un sistema de pruebas dieléctricas para la evaluación del estado del aislamiento que mide el factor de disipación/potencia (tan delta), el índice de polarización (PI) y la capacitancia.

Amplio rango de frecuencias

Su rango de frecuencias extremadamente amplio de 10 µHz a 5 kHz hace que DIRANA sea la herramienta de diagnóstico perfecta para la evaluación del estado del aislamiento de todo tipo de cables de alta y media tensión.

Asistencia del software PTM

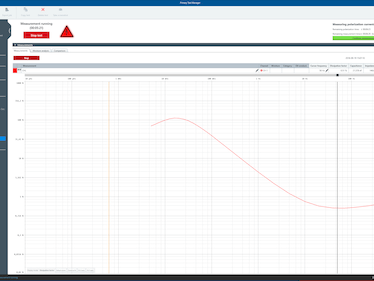

El software fácil de usar Primary Test Manager ™ (PTM) determina todos los parámetros pertinentes, ofrece varios métodos de análisis del aislamiento y no requiere conocimientos avanzados.

Pruebas fáciles y cómodas

Todos los componentes necesarios se encuentran en una sola caja, haciendo que sea fácil de transportar (19 kg). Su concepto de cableado sencillo y pinzas con conexiones de guarda integradas hacen que configurar las pruebas sea algo fácil y rápido para todo tipo de activos.

Documentación

Folleto DIRANA (1 MB)
