Pruebas eléctricas comunes en transformadores de medida

Nuestros sistemas de prueba permiten realizar rápidamente varias pruebas estándar:

  • característica de magnetización
  • comportamiento de saturación (ALF/FS)
  • relación de transformación y su exactitud
  • polaridad
  • carga
  • resistencia del devanado
  • tensión no disruptiva o remanencia
  •

Los resultados ofrecen una buena visión general del estado de los transformadores de medida (TM) para tomar las decisiones convenientes.

Las antiguas pruebas de exactitud de clase 0.1 de los TM requerían una compleja prueba en campo o, a veces, un desmontaje completo y el transporte a un laboratorio de pruebas. Sin embargo, pueden utilizarse perfectamente las potentes y compactas soluciones de prueba de OMICRON para las pruebas de campo. Gracias a su alta exactitud, también pueden utilizarse parcialmente para la calibración de los TM durante la medición.

El expert recomienda

CT Analyzer: Análisis de transformadores de corriente (TC) con tan sólo pulsar un botón

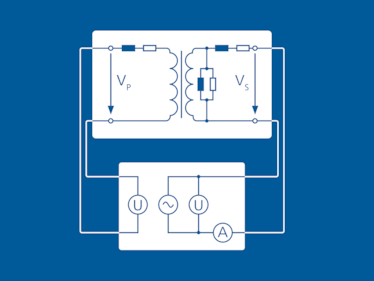

Principio de funcionamiento de CT Analyzer:

  • Inyecta señales de prueba de bajo nivel en el lado secundario del TC
  • Determina los parámetros del circuito equivalente del TC
  • Identifica todos los parámetros relevantes de rendimiento del TC
  • Muestra todos los parámetros relevantes del TC y su exactitud ante diferentes corrientes y cargas
  • Evalúa el TC en función de la norma seleccionada
  • Determina los parámetros desconocidos de la placa de características del TC
  • Desmagnetiza el TC después de la prueba.
  •

Paquetes de firmware

CT Analyzer puede pedirse con diferentes paquetes de firmware

Básico:

Mide la relación, el error compuesto, la excitación con el punto de inflexión y la resistencia del devanado

Estándar:

Mide y evalúa los TC con clases de exactitud ≥ 0.3 según las normas IEC e IEEE

Avanzado:

Amplía el paquete estándar a clases de exactitud ≥ 0.1 y a normas de evaluación adicionales

Protección IEEE:

Mide los TC de protección de acuerdo con la norma IEEE C57.13 (no es compatible con los TC de medida)



Beneficios de esta solución

Otras Soluciones

VOTANO 100: Pruebas y calibración precisas y móviles de transformadores de tensión

El equipo VOTANO 100 es el primer dispositivo portátil (15 kg) que ofrece pruebas de transformadores de tensión de alta exactitud. Esto permite utilizar el VOTANO 100 no sólo para comprobar el rendimiento eléctrico, sino también para la verificación de clases y la calibración.

Realiza pruebas rápidas de todo tipo de transformadores de tensión inductivos (TT) y capacitivos (TTC) tanto para fines de protección como de medición.
Su reducido peso lo hace idóneo para las tareas de pruebas y calibración en campo de redes eléctricas. Como fabricante o laboratorio de pruebas, podrá usar el equipo VOTANO 100 en sus instalaciones de producción y en los laboratorios de prueba/desarrollo.

El amplificador de tensión VBO2 proporciona la tensión de prueba durante la medición de la relación de transformación. Su caja de conmutación integrada conmuta automáticamente entre las secuencias de prueba necesarias.

Otras Soluciones

CPC 100: Comprobaciones de desempeño multifuncional mediante inyección primaria en transformadores de medida

El sistema patentado de pruebas de inyección primaria CPC 100 reemplaza varios dispositivos de prueba individuales. Esto reduce los costos de aprendizaje y transporte, además del tiempo dedicado a las pruebas.

Por ello, el CPC 100 es el equipo de prueba idóneo para la puesta en servicio y el mantenimiento de activos de subestaciones.

Puede utilizar el equipo CPC 100 mediante el panel frontal integrado o utilizando el software Primary Test ManagerTM (PTM) en una computadora portátil.

Otras Soluciones

COMPANO 100: Verificaciones sencillas del cableado secundario

COMPANO 100 es la solución universal y fácil de usar para todos los tipos de pruebas básicas en los sistemas de energía eléctrica.

Las fuentes electrónicas controladas permiten al usuario obtener exactamente el valor deseado y emitir señales con frecuencias variables y otras formas de señales, rampas automatizadas y CC pura.

Las altamente flexibles entradas pueden configurarse, por ejemplo, como entradas binarias para pruebas de relés, entradas de tensión CA o CC o entradas de corriente.

Otras Soluciones

CPOL2: Comprobador de polaridad de mano

El comprobador CPOL2 puede utilizarse como accesorio para varios equipos de prueba de OMICRON: CMC, COMPANO 100, CPC 100 y CT Analyzer.

Ofrece las siguientes funciones y características:

  • Comprobación de polaridad de transformadores de corriente y transformadores de tensión (TC y TT)
  • Comprobación de polaridad de terminales y cableado conectado a TC y TT
  • Dispositivo de mano con sondas de medición intercambiables
  • Alta sensibilidad y exactitud
  • La parte posterior magnética de la carcasa permite su fijación a los armarios de control, etc.
