La centrale de tests de disjoncteurs 3-en-1

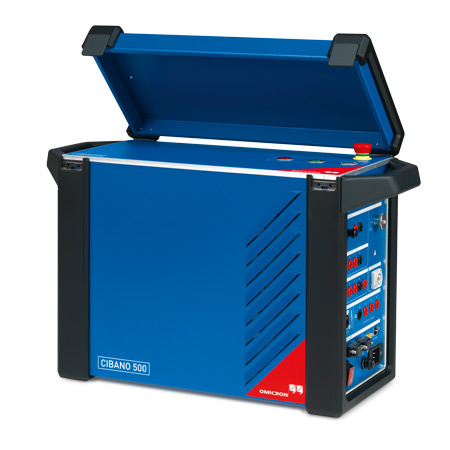

Le CIBANO 500 est la solution parfaite de test des disjoncteurs moyenne et haute tension.
Des milliers de clients du monde entier apprécient et saluent les nombreux avantages du CIBANO 500. Ce dernier permet de réaliser efficacement toutes les mesures de disjoncteur essentielles, comme les temps de réponse, la résistance de contact statique et dynamique, le déplacement, le courant bobine et le courant moteur, applicables à des disjoncteurs de tous niveaux de tension. Ses capacités étendues et ses méthodes de test efficaces pour tester les disjoncteurs haute tension sont largement reconnues. En outre, sa source de tension/courant intégrée permet d'évaluer les qualités de fonctionnement des disjoncteurs dans des conditions particulières, telles que la surintensité, la sous-tension ou une alimentation CC inadaptée.
Cet article démontre les capacités du CIBANO 500 et met en avant un ensemble de fonctionnalités supplémentaires allant au-delà des méthodes de test traditionnelles et qui ne sont pas disponibles dans d'autres équipements de test de disjoncteur.
Il est essentiel de disposer de cette fonctionnalité permettant d'évaluer et d'enregistrer les performances de fonctionnement, en particulier pour les disjoncteurs moyenne tension économiques qui comprennent un déclenchement par manque de tension, un déclenchement par surintensité ou qui ne disposent pas du tout de bobine d'ouverture.
Test de déclenchement par manque de tension
Le test de déclenchement par manque de tension du CIBANO 500 détermine le niveau de tension de contrôle spécifique auquel la bobine en condition de sous-tension déclenche le disjoncteur. Cette procédure de test guidé simplifie considérablement l'examen du déclenchement par manque de tension.
Le test démarre avec le disjoncteur entièrement déconnecté de l'alimentation électrique. Cela signifie que les contacts principaux sont ouverts car la bobine en condition de sous-tension n'est pas sous tension. Dans un premier temps, la tension nominale est appliquée à la bobine en condition de sous-tension, ce qui permet aux contacts principaux de se fermer automatiquement via la bobine de fermeture à l'aide du CIBANO 500 ou manuellement par le testeur. La tension d'alimentation est ensuite progressivement réduite jusqu'à ce que le seuil de tension de déclenchement soit atteint, ce qui provoque l'ouverture du commutateur. À ce moment-là, le test est terminé et la tension de déclenchement est enregistrée.
Quelle est la fonction d'un déclenchement par manque de tension ?
En plus des bobines d'ouverture et de fermeture habituelles, certains disjoncteurs contiennent également une bobine en condition de sous-tension. Cette bobine se trouve généralement dans les disjoncteurs situés dans un poste qui ne dispose pas d'une source d'alimentation de secours pour le contrôle, ou un poste où la tension de contrôle n'est pas surveillée. Le but de cette bobine en condition de sous-tension est double : premièrement, elle déclenche le disjoncteur si le niveau de tension d'alimentation de contrôle descend en dessous d'un certain seul (voir la norme CEI 62271-1:2017). Deuxièmement, elle empêche le disjoncteur de se réenclencher tant que le niveau de tension de contrôle reste sous un niveau acceptable.
Test de déclenchement par surintensité
Dans le test de déclenchement par surintensité du CIBANO 500, son alimentation électrique stable et contrôlée est utilisée pour déterminer le seuil de courant qui active l'entrée spécifique de déclenchement par surintensité du disjoncteur, provoquant son déclenchement.
Le test de déclenchement par surintensité du CIBANO 500 consiste à augmenter progressivement l'impulsion de courant vers l'entrée de déclenchement par surintensité jusqu'à ce que les contacts principaux du disjoncteur s'ouvrent. Le courant d'ouverture est enregistré et peut être utilisé pour établir des rapports ou analyser les pannes.
Où les déclenchements par surintensité sont-ils utilisés ?
Outre les relais de protection conventionnels, les relais de protection auto-alimentés sont capables d'initier le déclenchement par surintensité dans les disjoncteurs. Ces relais tirent l'énergie nécessaire à leur fonctionnement des transformateurs de courant situés dans le circuit primaire. Lorsqu'une situation de surintensité est détectée, le courant qui alimente le relais est également utilisé pour ouvrir le disjoncteur. Cette stratégie élimine la dépendance à la tension standard pour contrôler la bobine d'ouverture, en utilisant un mécanisme de déclenchement par surintensité spécialement conçu à cet effet.
Test des temps de réponse basée sur le mouvement
Dans certains cas, nos clients doivent également déterminer le temps de commutation des disjoncteurs dépourvus de mécanisme de déclenchement électrique. Le CIBANO 500 résout ce problème en suivant simultanément les mouvements des contacts principaux. Par conséquent, le début de la mesure du temps est ajusté à partir du point de départ défini dans la norme CEI, depuis le moment où la bobine d'ouverture/de fermeture est alimentée jusqu'au début du mouvement.
Pourquoi existe-t-il des disjoncteurs sans bobine de fermeture ?
Les disjoncteurs moins critiques du réseau de distribution électrique qui ne nécessitent pas de fermeture à distance peuvent présenter une conception plus simple, comprenant uniquement une bobine d'ouverture pour la protection plutôt qu'une bobine de fermeture. Par conséquent, lorsque le disjoncteur se déclenche, l'opérateur doit se rendre physiquement sur place pour le refermer manuellement. Cette approche prend plus de temps et ne convient donc qu'aux disjoncteurs moins critiques.
Pour en savoir plus sur les tests pour ces fonctions, lisez l'article ci-dessous et regardez la vidéo correspondante !
