Advanced TransPlay

Relecture et traitement de fichiers COMTRADE, PL4 ou CSV

Advanced TransPlay permet au système CMC d'effectuer des tests avec des signaux transitoires. Les données de signaux transitoires, fournies par des enregistreurs de défauts, un CMC 356 ou un CMC 256plus avec EnerLyzer ou des programmes de simulation de réseaux, peuvent être chargées, affichées, traitées et relues avec Advanced TransPlay. La réaction de l'équipement de protection testé avec de tels signaux est enregistrée et évaluée ; un rapport de test est généré.



Il s'agit d'un outil idéal pour:

  • La recherche de problèmes avec enregistrements de défauts
  • L'évaluation des relais avec des fichiers transitoires (par exemple calculs EMTP)
  • Les tests par injections synchronisées à distance



Advanced TransPlay est compatible avec les formats de fichiers suivants :

IEEE COMTRADE (C37.111-1991 et P37.111/D11-1999) respectivement CEI 60255-24, PL4 et CSV.

Après avoir chargé un fichier transitoire, la sélection de la partie du signal à relire s'effectue à l'aide de marqueurs. Il est possible de répéter des parties du signal, par exemple pour prolonger le temps de pré-défaut. Des marqueurs peuvent être définis afin d'indiquer des événements importants de l'enregistrement, par exemple l'apparition du défaut, le démarrage, le déclenchement, etc. Les mesures de temps sont effectuées à partir de ces marqueurs.

En plus de la lecture des signaux de tension et de courant, Advanced TransPlay peut aussi relire les signaux binaires d'un enregistrement de défaut par l'intermédiaire des sorties binaires du CMC. On peut ajouter des signaux binaires supplémentaires (par exemple les signaux d'émission/réception de porteuse dans les schémas de circuits de communication). Lors de la lecture, les signaux de tension et de courant ainsi que les signaux binaires sont appliqués à l'équipement de protection. La lecture peut être synchronisée par un GPS, un protocole IRIG-B ou une impulsion appliquée à une entrée binaire.

La réaction de l'équipement de protection est mesurée et évaluée en fonction des mesures de temps.



Les mesures de temps peuvent être exprimées en valeurs relatives ou absolues :

  • Les mesures de temps absolues déterminent par exemple les instants de démarrage ou de déclenchement du relais au cours de la lecture du signal
  • Les mesures relatives comparent la réaction du relais pendant la lecture à son comportement mémorisé dans l'enregistrement (référence)



Il est ainsi possible de rechercher :

  • Si le relais présente une dispersion (différences entre l'enregistrement et le comportement réel à la lecture)
  • Comment un autre équipement de protection fonctionne dans les mêmes conditions

Advanced TransPlay offre un mode de répétition : les résultats individuels de chaque répétition, ainsi que les valeurs de moyennes et d'écarts types (fonctions statistiques), sont affichés.

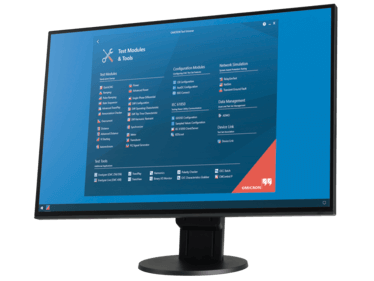

Ce module fait partie du logiciel Test Universe. Pour plus d’informations, merci de consulter le site web Test Universe.
