CP RC

Unités à circuit de résonance pour le test des appareillages GIS

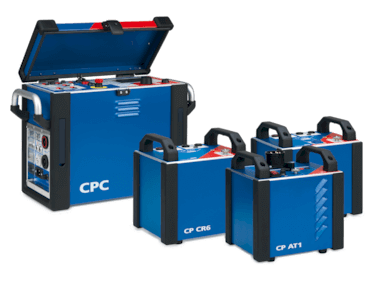

Pour le test diélectrique des PSEM, les CPC 100 + CP RC d'OMICRON sont directement raccordés à un Transformateur de Tension pour créer un circuit résonant. Ce "TP générateur"  renforcé fait partie intégrante du PSEM. Ainsi les opérations de vidange, de remplissage et de traitement du SF6 sont supprimées. Tout en mesurant et contrôlant les équipements, le CPC 100 fournit l'énergie nécessaire.

Le CP RC1 permet de tester les PSEM de tension nominale jusqu'à 123kV, et le CP RC2 jusqu'à 145kV. Les tests de tenue en tension selon l'IEC 62271-203 peuvent être effectués jusqu'à 200 kV (CP RC1) ou 235 kV (CP RC2).

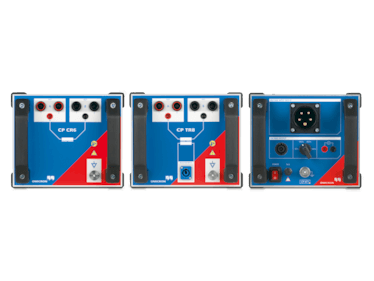

Le système CPC 100 + CP RC comprend différents modules légers (< 21 kg) et peut être transporté par une seule personne.

Caractéristiques essentielles

  • Léger : moins de 21 kg par module
  • Compact : moins d'espace nécessaire sur site
  • Puissant : tension de test jusqu'à 235kV
  • Rapide : le temps nécessaire à la récupération et au remplissage du gaz SF6 disparait.

Domaines d'application

  • Test diélectrique des PSEM
  • Source HT pour les mesures de décharges partielles
