No início do ciclo de vida, durante o processo de fabricação, os TCs são submetidos a vários estágios de teste. Os fabricantes de TC devem garantir os dados de desempenho dos produtos que eles fornecem: A precisão da amplitude e do ângulo de fase, as características estipuladas de desempenho,…
Leia mais

No início do ciclo de vida, durante o processo de fabricação, os TCs são submetidos a vários estágios de teste. Os fabricantes de TC devem garantir os dados de desempenho dos produtos que eles fornecem: A precisão da amplitude e do ângulo de fase, as características estipuladas de desempenho, descritas pelo fator limitante de precisão ou da tensão do terminal para TCs do tipo proteção e o fator de segurança do instrumento para TCs de medição. Para TCs tipo TPX, TPY e TPZ, certos parâmetros adicionais descrevem o comportamento transitório.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

Projetos modernos de TCs de proteção, segundo o IEC 61869-2, definem o desempenho transitório durante uma falha elétrica ou ciclo de autoreligamento - como o fluxo de remanência e os limites permissíveis, a constante de tempo com que o fluxo decairá e muitos outros parâmetros. Estas definições do…
Leia mais

Projetos modernos de TCs de proteção, segundo o IEC 61869-2, definem o desempenho transitório durante uma falha elétrica ou ciclo de autoreligamento - como o fluxo de remanência e os limites permissíveis, a constante de tempo com que o fluxo decairá e muitos outros parâmetros. Estas definições do IEC estão integradas ao CT Analyzer, possibilitando que os parâmetros para as classes TPX, TPY e TPZ sejam diretamente verificadas.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

Durante a vida útil do TC, muitas faltas devem ser removidas. Todas estas faltas podem adicionar fluxo de remanência no núcleo, em uma direção positiva ou negativa. Em uma falta, a remanência acumulada permitirá uma corrente de falta muito mais baixa para saturá-lo, que pode causar,…
Leia mais

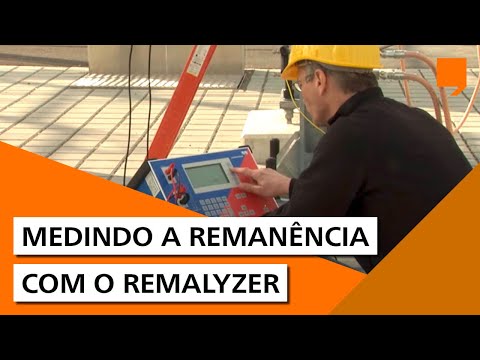

Durante a vida útil do TC, muitas faltas devem ser removidas. Todas estas faltas podem adicionar fluxo de remanência no núcleo, em uma direção positiva ou negativa. Em uma falta, a remanência acumulada permitirá uma corrente de falta muito mais baixa para saturá-lo, que pode causar, subsequentemente, a má operação do sistema de proteção. Com a função RemAlyzer, o CT Analyzer pode determinar a extensão da remanência magnética presente em um núcleo.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

Transformadores de corrente funcionam 24 horas por dia, geralmente durante décadas. A especificação e manutenção apropriada são importantes para operar os sistemas de proteção de forma segura e para a medição e cobrança correta de energia.
As normas internacionais como o IEEE C57.13 e o IEC 61869-2…
Leia mais

Transformadores de corrente funcionam 24 horas por dia, geralmente durante décadas. A especificação e manutenção apropriada são importantes para operar os sistemas de proteção de forma segura e para a medição e cobrança correta de energia.
As normas internacionais como o IEEE C57.13 e o IEC 61869-2 descrevem as características dos TCs de proteção e medição. O CT Analyzer permite a medição completa de todos os parâmetros relevantes do TC, em laboratórios, campos de teste e em condições especiais.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

O núcleo do TC tem uma grande influência no comportamento do TC. Medir as características do núcleo magnético no início do processo de fabricação auxilia a garantir que o TC atenderá as especificações requeridas ao ser adicionado o seu enrolamento. O CT Analyzer usa um cabo acessório especial para…
Leia mais

O núcleo do TC tem uma grande influência no comportamento do TC. Medir as características do núcleo magnético no início do processo de fabricação auxilia a garantir que o TC atenderá as especificações requeridas ao ser adicionado o seu enrolamento. O CT Analyzer usa um cabo acessório especial para medir as características do núcleo, como a sua curva de excitação e a tensão limiar de saturação, então recalcula os resultados para o número final de espiras que serão enroladas.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

TCs de medição devem transferir, de forma precisa, correntes do sistema aos medidores de eletricidade. Considerando que esta seja uma operação de 7 dias por semana, a cobrança incorreta devido a uma imprecisão de somente um circuito pode levar a consequências financeiras significantes. Portanto, as…
Leia mais

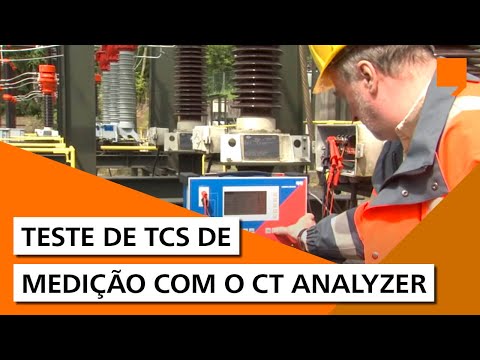

TCs de medição devem transferir, de forma precisa, correntes do sistema aos medidores de eletricidade. Considerando que esta seja uma operação de 7 dias por semana, a cobrança incorreta devido a uma imprecisão de somente um circuito pode levar a consequências financeiras significantes. Portanto, as normas internacionais definem os requerimentos de precisão para TCs de medição. O CT Analyzer mede, de forma abrangente, todos os parâmetros essenciais do TC de medição em um minuto. O seu baixo peso de somente 8 quilos torna o seu uso em campo tão fácil e conveniente quanto em laboratórios ou campos de teste.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

Em algumas aplicações, os transformadores de corrente com taps secundários são usados normalmente. Cada tap representa um número diferente de espiras do enrolamento e, portanto, uma relação diferente. A Caixa de Comando do CT Analyzer, um acessório especial para o CT Analyzer, pode ser conectada aos…
Leia mais

Em algumas aplicações, os transformadores de corrente com taps secundários são usados normalmente. Cada tap representa um número diferente de espiras do enrolamento e, portanto, uma relação diferente. A Caixa de Comando do CT Analyzer, um acessório especial para o CT Analyzer, pode ser conectada aos taps do TC de multi-relação. Todas as combinações de tap podem ser unidas em um único teste automático e eficiente.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

Parâmetros importantes de um TC de proteção são a relação, a curva de excitação, a tensão limiar, a resistência do enrolamento e a carga. O CT Analyzer determina dados relevantes do TC em teste de aproximadamente um minuto: ele mede a carga do circuito secundário, a resistência do enrolamento e a…
Leia mais

Parâmetros importantes de um TC de proteção são a relação, a curva de excitação, a tensão limiar, a resistência do enrolamento e a carga. O CT Analyzer determina dados relevantes do TC em teste de aproximadamente um minuto: ele mede a carga do circuito secundário, a resistência do enrolamento e a curva de excitação, calcula o fator limitante de precisão para cargas estimada e real, determina a sua precisão de relação, amplitude e ângulo de fase, e verifica a polaridade.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

O objetivo de cada sistema de proteção é o disparo seguro e seletivo. Os relés são conectados ao lado secundário de TCs e tomam somente decisões corretas sobre o disparo ou não, se a corrente de entrada estiver correta. Esta é a tarefa do TC de proteção, que deve ser capaz de transformar correntes…
Leia mais

O objetivo de cada sistema de proteção é o disparo seguro e seletivo. Os relés são conectados ao lado secundário de TCs e tomam somente decisões corretas sobre o disparo ou não, se a corrente de entrada estiver correta. Esta é a tarefa do TC de proteção, que deve ser capaz de transformar correntes de geradores, transformadores ou barramento. Para garantir proteção confiável, os TCs devem ser testados em diversos estágios durante seu ciclo de vida.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/

O CT Analyzer pode também testar TCs em transformadores ou subestações isoladas a gás. O princípio de medição do CT Analyzer é perfeito para esta aplicação: ele injeta no lado secundário do TC.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/
Leia mais

O CT Analyzer pode também testar TCs em transformadores ou subestações isoladas a gás. O princípio de medição do CT Analyzer é perfeito para esta aplicação: ele injeta no lado secundário do TC.

Mais informações: www.omicronenergy.com/pt/produtos/ct-analyzer/
