Boas vibrações -
escute seu comutador de tap na carga
Nós não sabemos se os Beach Boys estavam desempenhando testes de comutador de tap na carga quando compuseram o verso "I'm pickin' up good vibrations". Mas, independentemente do seu potencial lírico, a medição vibroacústica (VAM) ajuda muito na análise de comutadores de tap na carga para verificação de desgastes e rasgos.
Acesse o link para saber mais:
Descubra a medição vibroacústica para comutadores de tap na carga
O comutador de tap na carga (OLTC) é um componente essencial do transformador de potência que ajuda a manter um nível de tensão estável na rede elétrica. Ele ajusta a relação de transformação do transformador que regula a tensão do sistema.
A medição vibroacústica (VAM) é uma nova ferramenta na caixa de ferramentas de diagnóstico que registra as vibrações produzidas durante as operações de comutação. Isso significa que todos os componentes dos OLTCs que criam um certo nível de vibração podem ser analisados e avaliados. É possível até mesmo realizar uma avaliação de condição detalhada em conjunto com nossa medida da resistência dinâmica bem estabelecida.

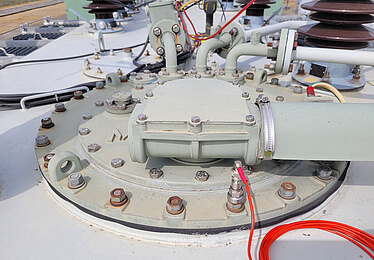

Você pode obter melhores resultados quando as leituras da VAM e da medida da resistência dinâmica são comparadas com dados de referência, seja da mesma unidade ou de uma unidade irmã comparável. Os sinais da VAM são obtidos usando sensores montados magneticamente instalados no reservatório do transformador. Essa técnica de conexão permite que o operador registre sinais de vibração quando o transformador continua funcionando. Consequentemente, as possíveis mudanças na integridade mecânica dos OLTCs podem ser detectadas logo no início entre os ciclos de manutenção sem a necessidade de uma interrupção. Ao fazer isso, a VAM pode ajudar a priorizar unidades individuais para o cronograma de manutenção.
As medições vibroacústicas são um bom método para o diagnóstico inicial do comutador de tap, pois fornecem uma avaliação inicial rápida e econômica.
Pawel Molenda (OBRE Poland)
Insights do Vice-diretor técnico da OBRE Poland
Paweł Molenda é membro do conselho e Vice-diretor técnico da OBRE Poland. Ele desempenha diagnósticos de transformador no local e fornece consultoria técnica nos campos de transformador e equipamento de alta tensão. Nós compartilhamos os insights que ele teve quando usou o TESTRANO 600 e a VAM1 durante a manutenção de vários comutadores de tap na carga. Juntamente com Tomasz Bednarczyk (Engenheiro de aplicação da OMICRON), Pawel realizou diversas medições vibroacústica em conjunto com a sua equipe para obter um maior conhecimento sobre a condição do OLTCs.
Quais são as atividades de manutenção típicas que você realiza em OLTCs para garantir que eles funcionem corretamente e tenham uma maior vida útil?
As avaliações de OLTC se baseiam em uma medida da resistência dinâmica e uma inspeção interna dos insertos do switch de derivação. Nós adotamos os procedimentos adequados de diagnóstico dependendo do número de comutações do OLTC. Primeiramente, nós desempenhamos as medições oscilográficas (medida da resistência dinâmica). A seguir, nós configuramos uma inspeção interna para a cabeça do comutador de tap, verificamos a qualidade dos contatos auxiliares e as molas. Por fim, nós desempenhamos novamente as medições oscilográficas para garantir que as funções do ativo estejam corretas. Graças a essas medições, nós podemos ajustar o escopo da manutenção para aumentar a vida útil do OLTC.
Quais os benefícios e as limitações desses métodos?
As medições são os primeiros passos para acessar a condição técnica do comutador de tap na carga. O benefício é fornecer uma avaliação inicial rápida e econômica sobre a condição do ativo. No entanto, avaliar corretamente o comutador de tap na carga somente é possível após a condição dos contatos e do mecanismo dos OLTCs tiver passado por inspeções internas e verificações visuais.
A medição dos OLTCs ajuda a facilitar a manutenção e o cronograma de manutenção da unidade?
Com certeza. As medições do OLTC ajudam a prever o tempo de estabelecimento e de reparos do comutador de tap, enquanto a medição vibroacústica online é um método rápido para os diagnósticos iniciais do comutador de tap. Esses métodos fornecem uma avaliação inicial rápida e econômica da condição dos OLTCs, o que pode ajudar a prevenir reparos e tempos de inatividade onerosos no futuro. Em alguns casos, os defeitos de inserto do switch de derivação (DSI) podem ser diagnosticados de forma precoce entre as inspeções do transformador, e a vibroacústica pode ajudar a avaliar a condição técnica dos OLTCs sem a necessidade de tirar o transformador de serviço para realizar uma inspeção cara. Se o método e a análise dos resultados forem refinados, as medições vibroacústicas online oferecem excelentes oportunidades para agendar a manutenção do OLTC no futuro.
Nossas soluções recomendadas para medições vibroacústicas
TESTRANO 600
O TESTRANO 600 é o primeiro sistema de teste trifásico portátil do mundo que oferece suporte a todos os testes elétricos comuns em transformadores de distribuição e de potência monofásicos e trifásicos.

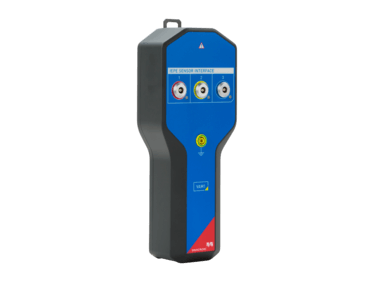

VAM1
O método de medição vibroacústica (VAM) se concentra na integridade mecânica do
comutador de tap na carga que é usado para regular a tensão do sistema ajustando a relação de transformação do transformador.
Primary Test Manager (PTM)
O software Primary Test Manager™ (PTM) dá suporte durante o teste de diagnóstico, a avaliação de condição e gerenciamento de dados para ativos de média e alta tensão, como disjuntores, máquinas rotativas, sistemas de aterramento, transformadores de instrumentos e de potência, assim como buchas e comutadores de tap em carga (OLTC).
Você escutou o último episódio do Energy Talks?
Aprenda como as vibrações ajudam a avaliar de forma confiável a condição dos comutadores de tap na carga. Neste episódio do Energy Talks, os especialistas de diagnóstico de VAM Dr. Karsten Viereck da Maschinenfabrik Reinhausen e Christoph Engelen, engenheiro de aplicações da OMICRON, conversam sobre as origens e o desenvolvimento das medições vibroacústicas, como e quando elas são desempenhadas, como ela complementa outros métodos de diagnóstico do OLTC e como os dados são analisados.
Acesse o link e escute ao episódio do nosso podcast:
Saiba mais sobre a entrevista com Paweł Molenda e sobre a medição vibroacústica na OMICRON Magazine:
