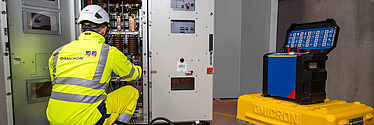

Безопасные и эффективные измерения параметров кабелей с помощью CIB1
Принадлежность CIB1 для COMPANO 100 идеально подходит для измерений импеданса и тока экрана кабеля. Такое сочетание обеспечивает значительные преимущества за счет сокращения количества проводов, обеспечения интуитивно понятного и управляемого рабочего процесса, а также возможности проведения вычислений на устройстве (включая симметричные компоненты). Предназначено для кабелей и коротких воздушных линий среднего напряжения длиной до 10 км.
COMPANO 100, принадлежность CIB1 и все необходимые кабели вместе весят менее 20 кг. Питание от батареи позволяет значительно ускорить процесс тестирования, избавляя от необходимости использования сетевого электропитания и удлинительных шнуров.
Измерение импеданса кабеля
Программный модуль измерения импеданса кабеля обеспечивает быстрые и точные измерения импеданса. Он автоматически контролирует CIB1 и измеряет все требуемые токовые контуры. Он также интегрирует расчеты для импеданса прямой последовательности (Z1), нулевой последовательности (Z0) и заземления (ZE). Поддерживается выполнение расчетов для нескольких других моделей кабелей и вычисления коэффициентов k. Результаты измерения можно экспортировать и использовать для параметризации реле и расчета перетока мощности.
Измерение тока экрана кабеля
Программный модуль тока экрана кабеля обеспечивает измерение распределения тока экрана в системах одножильных кабелей. Такие системы обычно используются в системах электроснабжения, особенно в промышленности. Он поддерживает использование до 9 параллельных систем и дополнительных разъемов для заземления. Модуль имеет встроенную функцию расчета ожидаемых значений силы тока для симметричных трехфазных систем. Это помогает выявить неравномерное распределение тока экрана и потенциальную перегрузку отдельных экранов кабеля, что позволяет избежать повреждения кабелей и дорогостоящих простоев.
Простая и быстрая настройка без переподключения проводов
При совместном использовании с CIB1 устройство COMPANO 100 оптимизирует испытания кабелей, автоматически переключая пути измерения тока и напряжения. В результате упрощается процесс подключения проводов и уменьшается количество возможных ошибок. Два отдельных кабеля не только обеспечивают порядок на рабочем месте, но и повышают безопасность. При этом их легко подключать и отключать. Принадлежность CIB1 оснащена встроенной максимальной токовой защитой и защитой от перенапряжения, что повышает безопасность оператора при работе и защищает оборудование. Интуитивно понятный управляемый рабочий процесс обеспечивает эффективное проведение испытаний, получение точных результатов и выполнение расчетов непосредственно на устройстве.
Почему импеданс кабелей так важен?
Импеданс кабелей критически важен для энергосистем, поскольку влияет на качество электроэнергии, эффективность и безопасность. Высокий импеданс может привести к перепадам напряжения и потерям мощности, в то время как надлежащий импеданс обеспечивает безопасную работу и стабильность системы. Таким образом, знание величины импеданса кабеля крайне важно при проектировании, обслуживании и обеспечении стабильной работы энергосистем. Это важно при расчетах перетоков мощности, определении места повреждения и установке распределенных энергетических ресурсов.
Сферы применения
Расчет перетока мощности:
важен для ПО для моделирования, такого как RelaySimTest или решений сторонних производителей, использующихся для реалистичного моделирования нагрузки и событий повреждения.
Определение места повреждения:
реле защиты используют данные по импедансу для выявления зон повреждения путем измерения напряжения и тока на клеммах реле и расчета импеданса.
Интеграция распределенных энергетических ресурсов:
на солнечных и ветровых электростанциях, а также в системах зарядки электромобилей импеданс кабеля влияет на потоки нагрузки, переходные перенапряжения, гармонические резонансы и управление реактивной мощностью.
Расчеты или измерения?

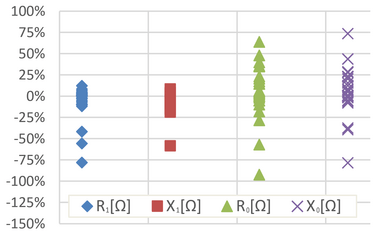

Импеданс кабеля зависит от его типа и конфигурации. Производители предоставляют данные кабелей, которые используются для расчетов новых кабельных систем. Импеданс воздушных линий также можно рассчитать. Хотя расчеты импеданса прямой последовательности (Z1 = R1 + j X1) обычно точны, вычисления импеданса нулевой последовательности (Z0 = R0 + j X0) в значительной степени зависят от почвы и характеристик заземления, поэтому измерения обеспечивают более надежные результаты.
Поскольку спрос на энергию продолжает расти, кабельные системы часто расширяются или частично заменяются с использованием муфт для соединения старых и новых кабелей. Кроме того, можно объединять воздушные линии с различными данными по импедансу. В таких сложных ситуациях измерения часто оказываются проще и точнее расчетов.
Зачем измерять ток экрана кабеля?
Измерения тока экрана кабеля помогают проверить, равномерно ли распределены токи экрана в системе. В зависимости от физической компоновки кабельной системы (например, треугольной или плоской) и прокладки кабеля в месте перехода к сборной шине или кабельным клеммам токи экрана могут отличаться в отдельных кабелях. В экстремальных ситуациях некоторые экраны кабелей подвергаются гораздо большей токовой нагрузке, чем другие. Это может привести к перегрузке отдельных кабелей и последующему термическому разрушению кабеля. Подобные проблемы могут привести к дорогостоящим простоям системы, особенно в промышленности.
Также измерение тока экрана кабеля позволяет проверить целостность экрана силового кабеля.
