Обладает ли такими возможностями ваша установка для испытания силовых выключателей?

07. мая 2021

Простое и удобное испытание выключателей любого класса напряжения


Более 1000 заказчиков на пяти континентах уже оценили преимущества установки CIBANO 500. Эта установка позволяет эффективно проводить все важные испытания силовых выключателей любого класса напряжения, такие как измерение времени срабатывания, статического и динамического сопротивления контактов, хода контактов, тока катушки и двигателя. Широкие возможности установки и эффективные методики тестирования высоковольтных выключателей хорошо известны специалистам. Внутренний источник тока/напряжения позволяет проверять характеристики выключателя в особых условиях, например его срабатывание по превышению/понижению напряжения либо при низком напряжении опертока DC.

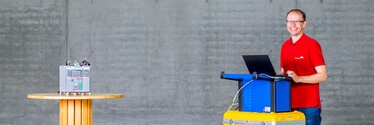

В этой статье мы показываем, что CIBANO 500 может сделать для вас при испытаниях выключателей среднего и низкого напряжения, чего не может сделать другое оборудование. CIBANO 500 — это установка, которая позволяет легко испытывать выключатели без катушки включения, а также проверять работу расцепителя минимального напряжения и расцепителя максимального тока.

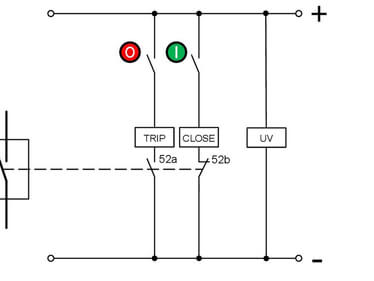

Что такое расцепитель минимального напряжения? Некоторые выключатели оснащены не только обычными катушками отключения и включения, но и катушкой минимального напряжения. Катушками минимального напряжения обычно оснащаются выключатели, устанавливаемые на подстанциях, где нет резервной энергосистемы либо средств контроля напряжения. Катушки минимального напряжения выполняют две задачи: первая — отключение выключателя при падении напряжения ниже определенного порога (см. стандарт IEC 62271-1:2017), а вторая — недопущение повторного включения выключателя, пока напряжение остается ниже определенного уровня.

Испытание расцепителя минимального напряжения с помощью CIBANO 500 позволяет определить уровень напряжения, при котором катушка минимального напряжения отключит выключатель. Установка CIBANO 500 оснащена внутренним источником напряжения, поэтому выполнение этого испытания не составит труда. В положении выключателя «Отключено» CIBANO 500 начинает подавать номинальное напряжение на катушку минимального напряжения, после чего выключатель включается, а установка постепенно снижает напряжение на катушке минимального напряжения до отключения выключателя.

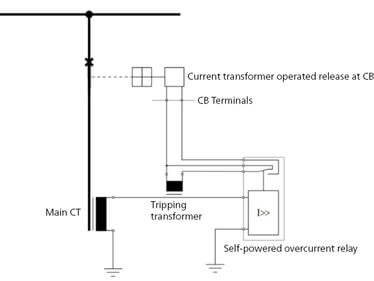

Расцепители (катушки) максимального тока обычно используются в простейших выключателях, устанавливаемых на подстанциях, где нет аккумуляторной батареи. В таких случаях реле защиты обычно питается от вторичной обмотки трансформатора тока (ТТ). Реле защиты контролирует ток от ТТ. При превышении порогового значения реле направляет/пересылает команду на катушку максимального тока, а та отключает выключатель.

Испытание срабатывания расцепителя максимального тока осуществляется с помощью внутреннего источника установки CIBANO 500. Внутренний источник тока CIBANO 500 может подавать нарастающие импульсы и увеличивать ток до тех пор, пока катушка максимального тока не отключит выключатель.

Большинство выключателей, оснащенных расцепителем (катушкой) максимального тока, очень просты и оснащены только катушкой отключения; катушки включения у них, как правило, нет. Соответственно, при срабатывании выключателя оператор должен подойти к нему и вручную включить его снова. Таким образом, измерить время обычным методом невозможно. Как же испытать подобный выключатель, не прилагая излишних усилий? Установка CIBANO 500 легко сделает это, поскольку она может измерить время, базируясь на ходе контактов. Другими словами, при определении времени срабатывания за точку отсчета времени принимается момент начала движения контактов.

Задав большее время испытания, мы обеспечиваем достаточное время для включения выключателя вручную; при этом фиксируются состояние главных контактов и их перемещение. При использовании функции измерения времени на основе хода нулевая точка смещается в начало перемещения, что позволяет использовать этот момент в качестве точки отсчета для определения времени включения.

Если вы хотите узнать больше об испытании этих функций, перейдите по ссылке ниже и ознакомьтесь с документом об испытаниях или просмотрите видео!
