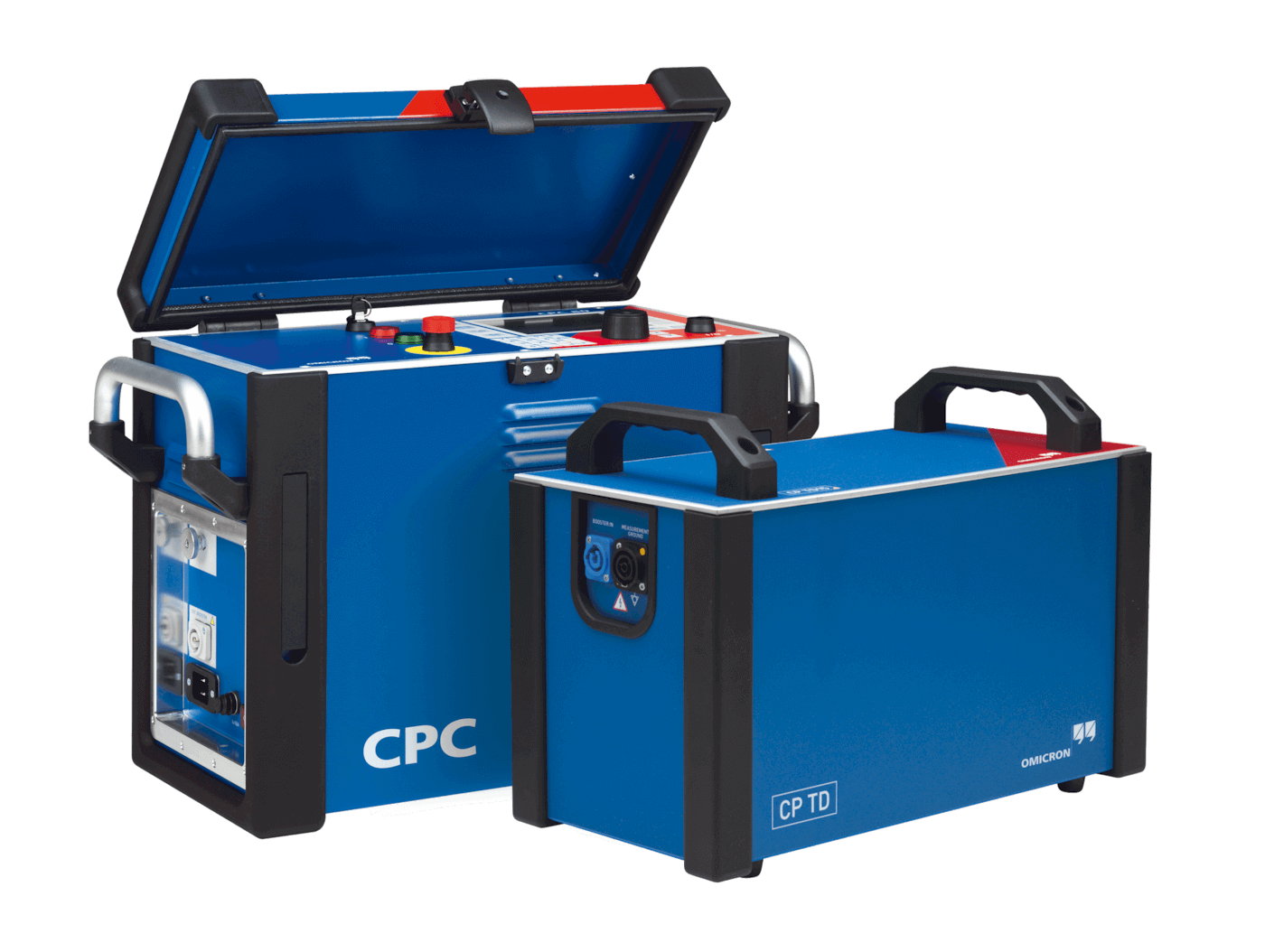

CPC 80 + CP TD12/15

Испытательная система для измерения емкости и коэффициента мощности / тангенса угла диэлектрических потерь (тангенса дельта)

Специализированное решение

CPC 80 + CP TD12/15 — это идеальная система, позволяющая оценить состояние изоляции в высоковольтном оборудовании путем измерения его коэффициента мощности, тангенса угла диэлектрических потерь и емкости.

Система испытания состоит из двух блоков: блока управления CPC 80 и модуля CP TD12/15, в который входят источник высокого напряжения, эталонный конденсатор и измерительное электронное оборудование. Система позволяет генерировать выходное напряжение до 12–15 кВ и ток до 300 мА и выполняет измерения с лабораторной точностью даже в средах с высоким уровнем помех.

Регулируемая частота
С помощью CPC 80 + CP TD12/15 можно выполнять развертку по частоте в диапазоне от 15 до 400 Гц. Это повышает чувствительность испытания, позволяет точнее оценивать состояние изоляции и выявлять повреждения на ранней стадии.
Портативное и компактное решение
Компактное и легкое устройство CPC 80 + CP TD12/15 (18 кг и 24 кг) удобно перевозить в одиночку. Оно оптимально подходит для выездных испытаний, особенно в условиях ограниченного пространства.
Экономия времени
Для повышения эффективности испытаний можно заранее подготовить тест-планы. Кроме того, CPC 80 + CP TD12/15 автоматизирует процедуру испытания и создания протоколов, что позволяет ускорить процесс тестирования оборудования непосредственно на месте эксплуатации.
Точные и достоверные результаты
Благодаря высокому уровню подавления шума даже в экстремальных условиях испытательная система CPC 80 + CP TD12/15 обеспечивает получение достоверных, воспроизводимых и исключительно точных данных.
Высокий уровень безопасности
С целью защиты персонала и оборудования система CPC 80 + CP TD12/15 снабжена специальными приспособлениями — кнопкой аварийного отключения, механическим замком и дополнительными принадлежностями для обеспечения безопасности.

Определяемые параметры

CPC 80 + CP TD12/15 позволяет определить широкий спектр электрических и диэлектрических параметров:

  • Коэффициент мощности (cos φ) / тангенс угла диэлектрических потерь (tan δ)
  • Емкость
  • Ток намагничивания
  • Ватт/мощность (P, Q, S)
  • Индуктивность
  • Сопротивление
  • Ток
  • Фазовый угол
  • Коэффициент качества
  •

Упрощенная процедура испытания

CPC 80 + CP TD12/15 может также работать под управлением ПО Primary Test ManagerTM (PTM), которое оптимально подходит для диагностических испытаний, оценки состояния и значительно упрощает управление данными.

На основе данных, указанных на паспортной табличке, и в соответствии с международными стандартами PTM автоматически создает планы испытаний. Благодаря наличию пошаговых инструкций и монтажных схем, прилагаемых ко всем этапам процедуры, проводить испытания стало проще, быстрее и безопаснее. Кроме того, в приложении PTM предусмотрены интеллектуальные функции управления данными и удобного формирования протоколов.

Основные особенности

  • Испытание с изменяющейся частотой позволяет более качественно определять признаки старения изоляции
  • Легкое, прочное устройство, легко транспортируемое одним человеком
  • Объективные и исключительно точные результаты даже в экстремальных условиях благодаря высокому уровню подавления шума
  • Автоматизированная система сохранения результатов испытаний и создания протоколов
  • Встроенная система безопасности обеспечивает высочайший уровень защиты оператора во время испытаний
  •

Применение

  • Силовые трансформаторы
  • Высоковольтные вводы
  • Силовые выключатели
  • Вращающиеся машины
  • Кабели
  • Трансформаторы тока и напряжения
  • Конденсаторы
  •
