Решение для испытания защитных реле с массой возможностей

Наш модульный подход, включающий мощные аппаратные и программные средства, позволяет с помощью одного универсального решения охватить весь спектр задач по испытанию реле защиты, с которыми инженеры сталкиваются ежедневно. Такой комплект можно легко сконфигурировать под ваши потребности, обеспечив и полностью автоматические испытания, и проведение тестирования уставок отдельных реле и системных испытаний, а также модульное расширение комплекта — идеальный задел на будущее.

Скомпонуйте собственное решение всего за несколько этапов, сочетая и комбинируя компоненты так, как того требуют ваши задачи.

1. Выберите один из наших испытательных комплектов
2. Выберите один из наших пакетов программного обеспечения

Эксперт рекомендует

Рекомендованные испытательные комплекты для систем защиты

Сравните наши испытательные комплекты и выберите тот, который соответствует вашим требованиям. Будьте уверены, все перечисленные ниже варианты программного обеспечения идеально согласованы с поддерживаемыми испытательными комплектами. Возникли вопросы? Мы готовы связаться с вами и помочь сделать правильный выбор.

CMC 356

Универсальный комплект для тестирования релейной защиты и выполнения пусконаладочных испытаний

CMC 430

Сверхпортативный испытательный комплект РЗА и калибратор

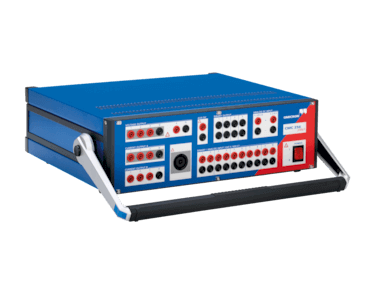

CMC 256plus

Высокоточный комплект для испытаний реле и универсальный калибратор

CMC 353

Компактное и универсальное решение для испытаний трехфазных реле

Compare product details

Универсальный комплект для испытаний реле защиты всех типов и поколений, включая высокоимпедансные электромеханические реле и цифровые дифференциальные реле (6-фазный режим)

6 × 32 А / 3 × 64 А / 1 × 128 А
4 × 300 В
Максимальная выходная мощность
10 многофункциональных входов для измерений и записи
Выдача тока до 128 А
Предпочтительный вариант для наладочных работ и технического обслуживания

Сверхпортативный комплект для испытаний реле и калибратор для счетчиков электроэнергии, преобразователей и анализаторов качества энергии

3 x 12,5 А (до 6 x 12,5 А при наличии второго CMC 430)
6 x 150 В
Высокая точность
6 многофункциональных входов для измерений и записи
Комбинированные функции измерения с GOOSE, Sampled Values и двоичными/аналоговыми сигналами
Предпочтительный вариант в ситуациях, когда приоритетами являются небольшой вес, прочная конструкция и высокая точность

Высокоточный комплект для испытаний реле и калибратор для счетчиков электроэнергии, преобразователей и анализаторов качества энергии

6 x 12,5 А/ 3 x 25 А/ 1 x 75 А
4 × 300 В
Высокая точность
10 многофункциональных входов для измерений и записи
Испытания и калибровка измерительных устройств наивысших классов точности
Предпочтительный вариант для испытания систем защиты и калибровки измерительных устройств

Многофункциональный трехфазный испытательный комплект для реле защиты практически всех типов и поколений, включая высокоимпедансные электромеханические реле и цифровые универсальные устройства

3 x 32 А / 1 x 64 А
4 × 300 В
Высокая выходная мощность
10 двоичных входов
Малый вес и компактная конструкция
Предпочтительный вариант для наладочных работ и технического обслуживания на промышленных предприятиях, на малых электростанциях и в системах среднего и низкого напряжения

Операционное программное обеспечение

Мы непрерывно развиваем и совершенствуем наше операционное ПО, чтобы пользователь был готов к решению разнообразных задач по испытанию защитных систем.

Test Universe

Предназначенное для автоматизированных проверок уставок устройств защиты, наше модульное программное обеспечение Test Universe существенно сокращает время испытаний благодаря широкой функциональности и специализированным испытательным модулям.

RelaySimTest

Это новаторское и ориентированное на перспективу программное обеспечение для комплексных испытаний систем РЗА позволяет испытывать реле независимо от их типов и производителей. Оно проверяет правильность работы системы релейной защиты в целом, реалистично моделируя события в энергосистеме. RelaySimTest выявляет ошибки в уставках, логике и схемных решениях и существенно повышает качество испытаний.

CMControl P

CMControl P дает возможность быстро и легко провести тестирование в ручном режиме. CMControl P выпускается как приложение для планшетов Android и компьютеров с ОС Windows или в виде специализированной панели управления.

CMEngine

Открытый программный интерфейс CMEngine позволяет интегрировать испытательные комплекты CMC в ваши собственные испытательные системы и управлять ими в ходе тестирования любого типа.

EnerLyzer / EnerLyzer Live

При наличии этого программного обеспечения испытательный комплект CMC превращается во многофункциональное устройство для измерения и регистрации. EnerLyzer/EnerLyzer Live может работать параллельно с другим ПО, применяемым для управления CMC.

Добивайтесь максимального качества испытаний, комбинируя проверки уставок отдельных реле и комплексные системные испытания с Test Universe и RelaySimTest. Выявляйте ошибки в уставках, логике и схемных решениях легче и быстрее.

Пакеты операционного программного обеспечения

Мы предлагаем операционное ПО в составе четырех предварительно скомпонованных пакетов. Любой пакет можно расширить в любой момент, заказывая отдельные дополнительные модули или компоненты. Кроме того, мы предлагаем специальные пакеты для тестирования по стандарту IEC 61850 и для испытаний и калибровки измерительного оборудования.

Essential Package — основной пакет

Ориентированный на решение основных испытательных функций, пакет Essential Package содержит наиболее важные программные модули ПО Test Universe, что позволяет охватить широкий спектр задач.
При испытании защитных систем потребуется добавить модули для тех защитных функций, которые требуется протестировать.

Обзор пакета ПО56 kB

Standard Package — стандартный пакет

Стандартный пакет позволит проводить проверку уставок реле более эффективно. Он предоставляет необходимые модули из состава ПО Test Universe, библиотеку Protection Testing Library, а также включает в себя лицензию CMControl P, позволяющую быстро и легко провести тестирование в ручном режиме.

Обзор пакета ПО56 kB

Enhanced Package — расширенный пакет (рекомендовано)

С помощью этого пакета можно комбинировать проверку уставок и системные испытания с RelaySimTest, что позволяет достичь высокого уровня качества и эффективности испытаний систем защиты.
Пакет включает в себя все модули, необходимые для испытаний стандартных защитных реле, а также лицензии CMControl P и CMEngine.

Обзор пакета ПО56 kB

Complete Package — полный пакет

Полный пакет ПО обеспечивает универсальность и высокую эффективность выполнения задач, что часто требуется производителям и универсальным сервисным компаниям. Он включает в себя все испытательные программы для испытательных комплектов CMC и оснащен широким спектром функций для тестирования защитных систем в средах по стандарту IEC 61850, а также позволяет испытывать измерительные устройства (счетчики, анализаторы качества энергии, преобразователи).

Обзор пакета ПО56 kB

Преимущества данного Решения

Высокая степень автоматизации

С помощью испытательных комплектов CMC и эффективного операционного ПО Test Universe можно воспроизводить планы заводских приемочных испытаний при вводе оборудования в эксплуатацию. Это позволяет полностью автоматизировать процесс испытаний.

Встроенная база знаний

В библиотеке PTL (Protection Testing Library) имеются шаблоны испытаний для более чем 400 моделей реле. Они значительно экономят время, поскольку планы испытаний и номинальные характеристики не требуется создавать с нуля.

Встроенный сетевой интерфейс

При испытании цифровых подстанций устройства IED моделируются с Sampled Values, GOOSE или команд C/S (MMS) и ответных сигналов GOOSE и C/S (MMS).

Простота и продуктивность

Воспользовавшись испытательным комплектом CMC, мощным программным обеспечением RelaySimTest и CMGPS 588 для получения эталонного сигнала времени, можно легко и эффективно испытывать распределенные системы.
