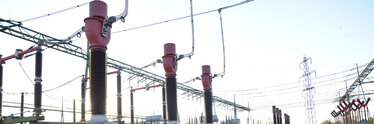

Tests des transformateurs de mesure

Les transformateurs de mesure dédiés au comptage doivent présenter une précision élevée (jusqu’à 0,1) afin de garantir une facturation précise. Il est donc essentiel de les inspecter et de les étalonner à intervalles réguliers.

Les transformateurs de mesure destinés à la protection alimentent les relais de protection et doivent également fonctionner avec précision à une valeur multiple du courant nominal. Une inspection régulière doit garantir que les transformateurs de mesure, avec les relais connectés, réagissent rapidement et correctement en cas de défaut, et offrent le niveau de sécurité d’alimentation le plus élevé possible.

L’importance des tests de ces transformateurs est souvent sous-estimée. Les risques tels que des inversions entre enroulements de mesure et de protection, peuvent être considérablement réduits en testant ces appareils avant de les utiliser. Par la même occasion, les dommages à l’intérieur d’un transformateur de mesure, provoqués par exemple pendant le transport, peuvent être facilement reconnus. Toute modification, provoquée par exemple par une isolation vieillissante, peut également être identifiée de manière précoce.

Nos équipements de test permettent de tester et d’évaluer les transformateurs de courant de manière automatique et avec une grande précision conformément aux normes CEI 60044-1, CEI 60044-6, CEI 61869-2, IEEE C57.13 et IEEE C57.13.6 ; les transformateurs de tension conformément aux normes CEI 60044-2, CEI 60044-5, CEI 61869-3, CEI 61869-5, IEEE C57.13 et IEEE C57.13.6 ; et les transformateurs combinés par rapport aux normes CEI 60044-3 et CEI 61850.

Solutions

Mesure et analyse des décharges partielles sur les transformateurs de mesure

Montrer plus

Mesure et analyse des décharges partielles sur les transformateurs de mesure

Les décharges partielles (DP), telles que définies par la norme CEI 60270, sont des décharges diélectriques localisées dans une zone partielle d’un système d’isolation diélectrique solide ou liquide qui subit un champ à haute tension (tension élevée). Les décharges partielles survenant dans un transformateur de mesure dégradent son isolation et peuvent entraîner la défaillance du transformateur.

Les mesures de décharges partielles de diagnostic sont recommandées en cas de valeurs de mesure remarquables, comme une augmentation des valeurs de gaz dans l’huile, ou après un échec de mesure de décharge partielle pendant les tests d’acceptation.

Nos équipements de test permettent de détecter les décharges partielles à leur tout début. Ces systèmes vous permettent de tirer des conclusions quant à l’état de l’isolation. D’autres mesures, comme des travaux d’entretien ou des mesures de diagnostic supplémentaires, peuvent être lancées en même temps.

Analyse de l’humidité sur les transformateurs de mesure

Montrer plus

Analyse de l’humidité sur les transformateurs de mesure

La présence d’humidité dans la partie solide de l’isolation en papier est l’un des facteurs les plus importants qui affectent l’état des transformateurs de mesure. L’humidité de l’atmosphère peut facilement pénétrer dans les appareils pendant leur installation ou leur réparation. Au fil du temps, l’augmentation de la teneur en humidité provoque un vieillissement de l’isolation huile/papier.

La présence d’humidité dans l’isolation huile/papier peut réduire la résistance diélectrique ou accélérer le vieillissement de la cellulose (« dépolymérisation »), et provoquer un risque de défaillance.

C’est pourquoi il est important de déterminer la teneur en humidité au sein de l’isolation, afin de garantir la fiabilité et la durée de vie des transformateurs de courant et de tension. Étant donné qu’il peut être problématique de prélever des échantillons d’huile des transformateurs de mesure (qui peuvent provoquer des résultats de mesure assez inexacts), nos équipements de test utilisent des mesures diélectriques pour déterminer la teneur en humidité.

Mesure du facteur de dissipation/puissance (Tan Delta) sur les transformateurs de mesure

Montrer plus

Mesure du facteur de dissipation/puissance (Tan Delta) sur les transformateurs de mesure

Un défaut d’isolation est souvent à l’origine du dysfonctionnement d’un transformateur de mesure.

Facteurs pouvant accélérer le processus de vieillissement de l’isolation :

  • Pénétration d’humidité engendrée par des joints endommagés
  • Chaleur causée par la température ambiante ou l’ensoleillement
  •

Une isolation ancienne peut provoquer des pertes élevées dans le transformateur de mesure, ce qui génère une chaleur accrue. Puisque les transformateur de mesure ne sont pas refroidis activement, une isolation ancienne ou dégradée peut conduire à une défaillance, voire à une explosion. Les fragments issus de l’explosion constituent un grave danger pour les personnes se trouvant dans le poste ainsi que pour les équipements environnants.

La mesure du facteur de dissipation/puissance (tan(δ)) vous aide à déterminer l’état de l’isolation. Lors de l’utilisation de nos équipements de test, vous pourrez également déterminer le facteur de dissipation à diverses fréquences et détecter très tôt tout signe de vieillissement. Un transformateur de mesure peut donc être remplacé avant l’apparition de dommages supplémentaires.

Tests électriques courants sur les transformateurs de mesure

Montrer plus

Tests électriques courants sur les transformateurs de mesure

Nos équipements de test vous permettent d’effectuer plusieurs tests standard rapidement :

  • caractéristique de magnétisation
  • comportement de saturation (ALF/FS)
  • rapport de transformation et sa précision
  • polarité
  • charge
  • résistance d’enroulement
  • tenue de tension ou rémanence
  •

Les résultats vous donnent une vue d’ensemble précise de l’état de vos transformateurs de mesure, afin de déterminer les éventuelles actions à mener.

Les anciens tests de transformateurs de mesure de classe de précision 0,1 exigeaient un test sur site complexe, voire, parfois, de les démonter entièrement et de les confier à un laboratoire de test. En revanche, vous pouvez utiliser les solutions de test puissantes et compactes d’OMICRON, parfaitement adaptées aux tests sur site. Grâce à leur haute précision, elles peuvent également être utilisées partiellement pour l’étalonnage des transformateurs de mesure pendant les mesures.
