Test des organes de coupure isolés à l’air

En cas d’anomalie, les disjoncteurs doivent couper le courant de défaut avec toute la rapidité et la fiabilité possibles, afin de protéger tous les équipements concernés. Lorsqu’ils sont ouverts, ils doivent isoler les contacts les uns des autres et lorsqu’ils sont fermés, ils doivent conduire le courant aussi efficacement que possible. Dans de nombreuses régions du monde, comme aux États-Unis, ou dans les régions où les tremblements de terre sont fréquents, les disjoncteurs haute tension les plus répandus sont les unités dites à « cuve mise à la terre », tandis que dans d’autres régions, comme en Europe centrale, les disjoncteurs « à cuve sous tension » sont les plus courants. Dans certaines régions du monde, on trouve les deux types de disjoncteurs.

Solutions

Contrôles visuels

Montrer plus

Contrôles visuels

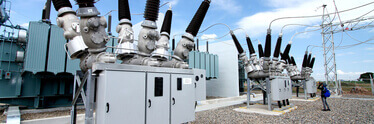

Les contrôles visuels font partie des méthodes de test les plus utilisées dans le monde. Ces contrôles prennent généralement un temps considérable en raison du processus manuel. Les logiciels des équipements de test avec des tests de contrôle visuel intégrés peuvent prendre en charge le processus en fournissant des listes de contrôle hautement configurables et la possibilité de joindre facilement des images aux rapports de test finaux.

Durée de fonctionnement des disjoncteurs (en service)

Montrer plus

Durée de fonctionnement des disjoncteurs (en service)

Les méthodes de test en service montrent mieux la dégradation accumulée au fil des longues durées d’inactivité que les tests hors service, car pour préparer un disjoncteur aux tests hors service, il faut le manœuvrer au moins une fois. Pour la méthode de test de première ouverture, des connexions sont effectuées au niveau des bobines de déclenchement et du côté secondaire du TC. Ces méthodes de test sont très bien adaptées pour détecter les lubrifiants dégradés, les surfaces contaminées ou les éléments mécaniques corrodés.

Durée de fonctionnement des disjoncteurs (hors service)

Montrer plus

Durée de fonctionnement des disjoncteurs (hors service)

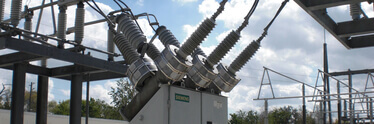

Les mesures de temps de réponse selon la norme CEI 62271-100 sont les tests les plus courants sur les disjoncteurs. Ces tests sont utilisés pour déterminer la durée de fonctionnement, la discordance des pôles ou les temps des résistances de pré-insertion. Le test utilise une résistance ou des seuils de tension pour mesurer le temps. Les méthodes qui permettent d’effectuer des tests avec une mise à la terre des deux côtés sont privilégiées en raison de la sécurité accrue du personnel effectuant les tests.

Résistance de contact statique

Montrer plus

Résistance de contact statique

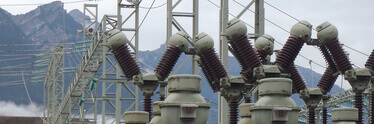

La mesure de la résistance de contact statique fait partie des tests les plus importants sur les disjoncteurs. Le test permet de vérifier si la résistance des contacts conducteurs, en particulier des jonctions, permet le passage du courant nominal dans les pertes spécifiées. La résistance dépend des propriétés de la surface du contact qui sont les points de connexion au niveau microscopique, la pression du contact et l’oxydation de la surface. Les valeurs de résistance types sont comprises entre 10 et 100 μΩ.

Mesure de la résistance de contact dynamique (DRM)

Montrer plus

Mesure de la résistance de contact dynamique (DRM)

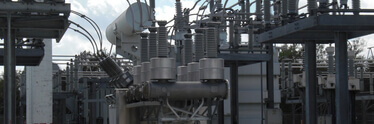

Lors des mesures de la résistance de contact dynamique, les courbes de résistance de contact sont enregistrées pendant que le disjoncteur fonctionne. Ces courbes livrent des informations sur les problèmes liés à l’usure des contacts principaux et d’arc à l’intérieur de la chambre de coupure. Lorsque le déplacement des contacts est enregistré simultanément, la longueur de la pièce conductrice de courant des contacts d’arc peut être mesurée. Les contacts d’arc s’usent généralement et se raccourcissent à chaque interruption de courant.

Mesure et analyse du courant bobine

Montrer plus

Mesure et analyse du courant bobine

Lors de la mesure du courant bobine, la courbe des courants des bobines de commande est enregistrée pendant le fonctionnement du disjoncteur. Les écarts détectent les problèmes mécaniques et/ou électriques potentiels dans les composants des commandes d’ouverture ou de fermeture afin d’empêcher leur apparition en tant que défauts réels bien à l’avance, et extraient des informations sur la lubrification et le fonctionnement des loquets. Cette mesure peut être effectuée en ligne ou hors ligne.

Mesure et analyse du courant moteur

Montrer plus

Mesure et analyse du courant moteur

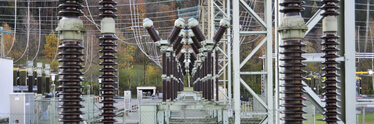

Cette mesure peut être appliquée aux disjoncteurs équipés d’un système de stockage d’énergie à ressort et d’un mécanisme de déclenchement à ressort. Pendant la mesure du courant du moteur à entraînement à ressort, la courbe des courants du moteur de charge du ressort est enregistrée. L’enregistrement permet d’analyser les courants d’appel et de charge stable ainsi que la durée de charge des ressorts.

Mesure et enregistrement des déplacements

Montrer plus

Mesure et enregistrement des déplacements

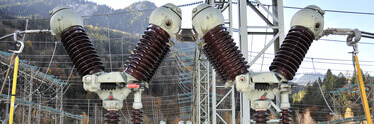

La mesure du déplacement ou du déplacement des contacts permet de vérifier le mécanisme de fonctionnement et la liaison mécanique et peut indiquer une usure mécanique potentielle. Elle est utilisée pour révéler les qualités de fonctionnement en évaluant la vitesse des contacts principaux lorsqu’ils traversent la zone de formation d’arc et en évaluant l’amortissement lorsqu’ils atteignent la fin du mouvement. Par conséquent, divers indicateurs d’état sont calculés. Par exemple, le déplacement total, la pénétration du contact, la vitesse ou le rebond.

Mesure du facteur de puissance/de la capacité de répartition

Montrer plus

Mesure du facteur de puissance/de la capacité de répartition

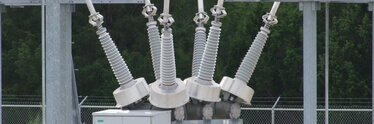

La mesure du facteur de puissance ou du facteur de dissipation, également connu sous le nom de tangente delta, fournit des moyens efficaces pour vérifier l’intégrité de l’état de l’isolation des composants du disjoncteur. En particulier, il convient de vérifier l’état de l’isolation des traversées de disjoncteurs haute tension à cuve mise à la terre, où la détérioration des couches capacitives peut être détectée. Sur les disjoncteurs haute tension à cuve sous tension, cette méthode de mesure est utilisée pour évaluer la capacité des condensateurs de répartition.
