DANEO 400
Meça tanto os sinais convencionais quanto as mensagens na rede de comunicação.
Operar vários equipamentos de teste DANEO 400 sincronizados temporalmente como um sistema de medição e registro de falhas.
Defina condições de acionamento flexíveis para registrar eventos de falha. O DANEO 400 pode operar de forma autônoma e se rearmar para detectar novos eventos.
Verifique o tráfego do barramento de processo IEC 61850 e teste redes de comunicação com eficiência.
Compare os sinais de entrada analógicos com os sinais de saída provenientes dos Sampled Values digitais.
Disponível apenas em inglês
Medidas híbridas para subestações digitais

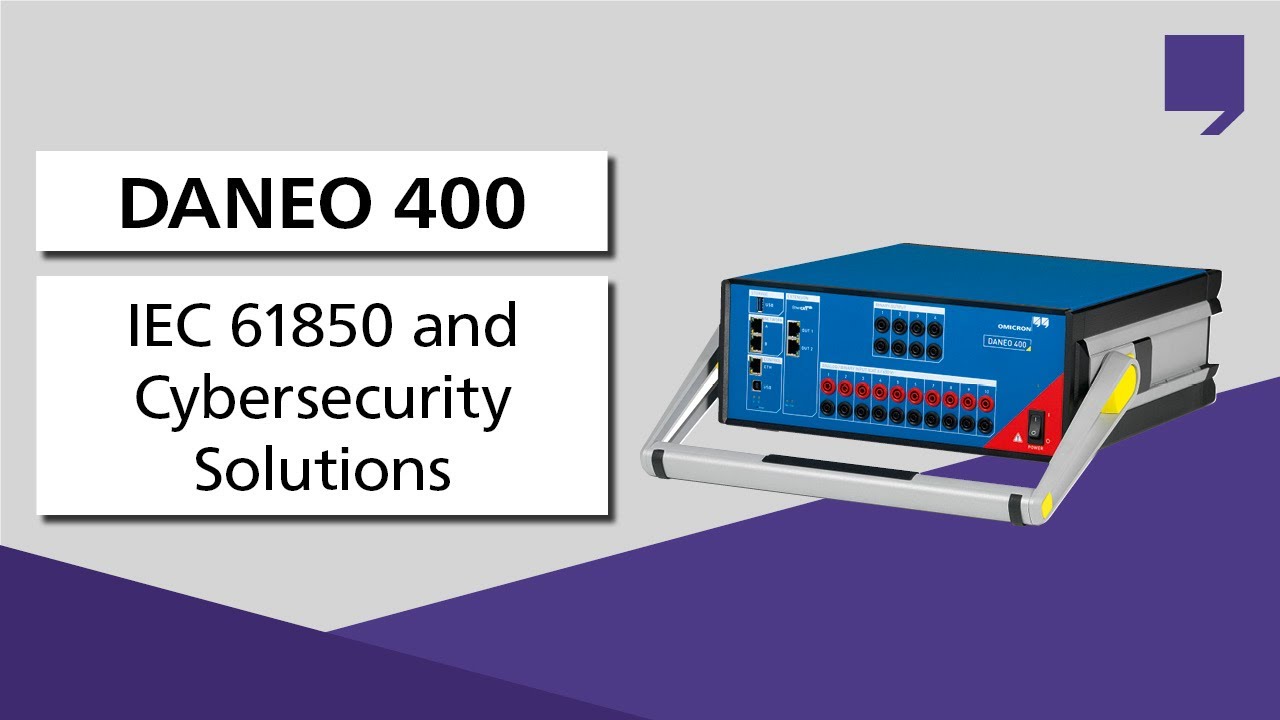

O DANEO 400 é um equipamento de teste leve e portátil para realizar medições e detectar falhas em sistemas de proteção, automação e controle (PAC).
Ele registra e analisa sinais convencionais, como tensões, correntes e sinais de status binários com conexões, bem como o tráfego da rede de comunicação. A combinação de ambos os domínios em um único equipamento de teste habilita testes confiáveis, verifica a comunicação do barramento de processo IEC 61850 e resolve problemas de forma eficiente em toda a subestação.
O equipamento de teste é configurado e operado com o software DANEO Control para PC.
Onde este produto é utilizado
Especificações técnicas
Conheça o DANEO 400
Interface de armazenamento em massa
Interfaces de rede
Interfaces de controlo
Interfaces de extensão
4 saídas binárias
10 entradas analógicas/binárias
Benefits
Principais recursos do DANEO 400
- Medição híbrida para sinais analógicos e binários e tráfego de rede.
- Gravação distribuída com múltiplos dispositivos sincronizados no tempo.
- Verificação da comunicação do barramento de processo IEC 61850 com base nas informações da linguagem de configuração de subestação (SCL).
- Observação de valores de medição em tempo real e mensagens IEC 61850.
- Análise sofisticada e alinhada no tempo de sinais e tráfego.
- Medições de atraso de propagação, por exemplo, para GOOSE e Sampled Values em uma rede local ou entre subestações.
- Operação autônoma em instalações semipermanentes ou permanentes.
- Visão geral detalhada das fontes de tempo IEEE 1588.
- Supervisão direcionada do tráfego da rede para resolução de eventos esporádicos.
- Documentação dos resultados dos testes.
Produtos relacionados
Vídeos relacionados
Energy Talks
Episódios de podcast relacionados
OMICRON Academy
Cursos relacionados
- Les fondamentaux de la norme CEI 61850, application et test dans les postes numériquesClassroom Training+2 datas disponíveisVagas disponíveis
- 3 dias
- França (Training Center Cergy-Pontoise)
- DANEO 400, ISIO 200, IEDScout, StationScout
- Francês
- CEI 61850 – Test et concept d'ingénierie des systèmes dans les postes numériquesClassroom Training+2 datas disponíveisPoucas vagas restantes
- 2 dias
- On-line, França (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, Test Universe, RelaySimTest, DANEO 400, MBX, VBX
- Francês
- IEC 61850 Podstawy, aplikacje i testowanie w stacji cyfrowejClassroom Training+1 data disponívelVagas disponíveis
- 2 dias
- Polônia (Training Center Sosnowiec)
- ISIO 200, IEDScout, DANEO 400, StationScout, CMC 850, CMC 430, CMC 310, CMC 500
- polonês
- IEC 61850 – Systemkonfiguration und Prüfen in digitalen SchaltanlagenClassroom TrainingVagas disponíveis
- 3 dias
- Alemanha (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, Test Universe, RelaySimTest, DANEO 400, VBX, MBX, CMC 850, CMC 430, CMC 310, CMC 500
- Alemão
O que exatamente o DANEO 400 faz em uma subestação?
O DANEO 400 registra e analisa sinais convencionais (correntes, tensões, E/S binárias) e o tráfego de rede IEC 61850. Isso ajuda a verificar se os sinais físicos e a comunicação digital estão devidamente coordenados, especialmente durante o comissionamento ou a resolução de problemas.
Para quais aplicações o DANEO 400 é adequado?
O DANEO 400 é utilizado ao longo de todo o ciclo de vida dos sistemas de proteção, automação e controle (PAC), incluindo
- testes de aceitação em fábrica (FAT),
- testes de aceitação no local (SAT),
- comissionamento,
- supervisão,
- registro de falhas,
- avaliação do desempenho da rede e
- solução de problemas em sistemas de subestações.
Preciso de vários equipamentos de teste ou basta um DANEO 400?
Um único DANEO 400 é suficiente para medições locais, mas muitos clientes utilizam vários equipamentos de teste sincronizados em uma subestação para obter uma visão dos eventos alinhada no tempo a partir de diferentes localizações. Isso é especialmente útil no diagnóstico de falhas de operação dos sistemas de proteção ou de atrasos na comunicação da rede.
Como posso configurar e controlar o DANEO 400?
É possível configurar e controlar o DANEO 400 com o pacote de software DANEO Control para PC, que gerencia um ou mais equipamentos de teste. Ele permite a observação em tempo real e a análise detalhada dos dados registrados.
Que sinais e fontes de dados posso conectar ao DANEO 400?
O DANEO 400 suporta:
- Tensões e correntes secundárias de circuitos de proteção.
- Sinais de estado binários com fiação fixa.
- GOOSE e Sampled Values da norma IEC 61850, incluindo tráfego geral de rede.
Essa combinação permite analisar tanto as partes convencionais quanto as digitais de uma subestação moderna.
Como o DANEO 400 funciona com redes IEC 61850?
Ele verifica a comunicação do barramento de processo IEC 61850 com base nos arquivos da linguagem de configuração de subestação (SCL), verifica a presença de mensagens GOOSE e de Sampled Values, detecta anomalias no tráfego e registra os eventos. Isso garante que os dispositivos eletrônicos inteligentes (IEDs) estejam se comunicando corretamente, de acordo com sua configuração.
