RelaySimTest
Valida as funções de proteção em condições transitórias, incluindo a saturação do transformador de corrente (TC) ou condições de ligação dos transformadores.
Inserir sinais de teste distribuídos a partir de uma única aplicação, com um único relatório de teste geral.
Ajusta automaticamente os sinais de teste de acordo com o comportamento do sistema de proteção.
Testes de eficiência, incluindo a norma IEC 61850 e instalações híbridas.
Análise exaustiva, independentemente do tipo e do fabricante do dispositivo de proteção.
Testes virtuais de proteção em circuito fechado sem IEDs físicos nem equipamentos de teste.
Disponível apenas em inglês
Não dê chance a defeitos ocultos
O RelaySimTest é uma solução de software para testes de proteção baseados em sistemas com os equipamentos de teste da OMICRON. O software simula condições de operação e falhas realistas na rede elétrica para verificar se o sistema de proteção está funcionando conforme o esperado. Sua profundidade de teste aprimorada permite até mesmo identificar com confiabilidade erros de lógica, projeto e comunicação difíceis de detectar.
1: 12% Sistema de CA
2: 9% Erro humano
3: 5% Sistema de corrente CC
4: 17% Desconhecido
5: 20% Defeito do dispositivo de proteção
6: 9% Erros de comunicação do dispositivo de proteção
7: 28% Erros de ajustes, lógica e conceção
“O RelaySimTest incorpora aos testes os fatores que estão presentes em um sistema de proteção real. Para mim, esse é o aspecto mais importante dos testes de proteção.”
Ronald Jogaib
Engenheiro de Aplicações, SEL
Benefits
Uma maneira fácil de testar sistemas de proteção complexos e distribuídos
O RelaySimTest permite modelar rapidamente sua rede elétrica e simular eventos realistas de carga e falhas. O software inclui modelos para cenários de teste selecionados, poupando-lhe um tempo valioso. Basta dispor dos dados de placa do equipamento para validar seu sistema de proteção de forma confiável.
Os equipamentos de teste compactos e portáteis da família CMC realizam a injeção síncrona dos sinais de teste transientes calculados no sistema de proteção. Assim que o teste for concluído, você receberá automaticamente um relatório de teste ajustável com uma avaliação precisa do comportamento do sistema de proteção.
O procedimento de teste padronizado garante que seus testes atendam a padrões de alta qualidade sempre. Depois que os planos de teste forem criados, você poderá executá-los novamente a qualquer momento ou realizar ajustes previamente, conforme necessário.
Simulação transiente
O RelaySimTest permite analisar facilmente o seu sistema de proteção em condições transitórias, incluindo saturação de transformadores de corrente, oscilações de potência, reativações ou condições de ligação de transformadores.
Total flexibilidade para desenvolvimentos futuros
Desde pontos de injeção adicionais até o uso de sistemas de proteção centralizados ou conceitos de proteção principal e de reserva: o RelaySimTest oferece uma ampla gama de opções para a conexão em cascata e o controle de equipamentos de teste e amplificadores.
Gama funcional exclusiva da norma IEC 61850
O RelaySimTest garante que todos os IEDs incluídos no conceito de proteção estejam interagindo conforme o esperado – mesmo que você não tenha um conhecimento aprofundado da modelagem de dados e da estrutura de comunicação da norma IEC 61850. Graças à importação de arquivos SCD, você economiza um tempo valioso durante o processo de configuração.
Ajusta-se automaticamente ao comportamento do sistema de proteção
Graças ao seu método patenteado de “Iterative Closed-Loop”, o RelaySimTest realiza automaticamente o ajuste dos sinais de teste de acordo com os comandos de desligamento e fechamento do sistema de proteção. Isso facilita muito o teste de funções lógicas complexas e reduz a margem para erros.
Testes de proteção virtuais com gêmeos digitais
Os gêmeos digitais dos seus dispositivos de proteção permitem analisar o sistema de proteção sem a necessidade de hardware de teste ou IEDs físicos. É possível identificar antecipadamente quaisquer erros no seu plano de teste e agilizar o comissionamento e a resolução de problemas. Além disso, não há limite para a potência de saída ou para o número de sinais de teste.
Execute testes independentemente do tipo de dispositivo de proteção e da complexidade do sistema
O RelaySimTest facilita o teste simultâneo de vários dispositivos de proteção a partir de um único computador – seja realizando testes de ponta a ponta em dispositivos com localizações muito distantes uns dos outros, seja trabalhando diretamente com eles em laboratório. Além disso, é possível realizar testes em dispositivos de proteção de qualquer tipo e de qualquer fabricante.
Onde este produto é utilizado
Galeria de capturas de ecrã
Exemplos de casos de teste
“No que diz respeito a subestações digitais e outros sistemas distribuídos, minha experiência mostra que o RelaySimTest pode facilmente economizar meses de trabalho em testes e configuração, ao mesmo tempo em que proporciona maior confiança na capacidade do sistema como um todo de atender aos requisitos do usuário final. Isso traz benefícios significativos para as concessionárias de energia.”
Daniel Mulholland
Engenheiro Chefe - Subestações Digitais
Produtos relacionados
Acessórios
Vídeos relacionados
Energy Talks
Episódios de podcast relacionados
OMICRON Academy
Cursos relacionados
- CEI 61850 – Test et concept d'ingénierie des systèmes dans les postes numériquesClassroom Training+2 datas disponíveisPoucas vagas restantes
- 2 dias
- On-line, França (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, Test Universe, RelaySimTest, DANEO 400, MBX, VBX
- Francês
- Testes de proteção com CMC, baseado em simulação do sistema elétricoClassroom TrainingVagas disponíveis
- 2 dias
- Brasil (Training Center Sorocaba)
- RelaySimTest, CMC 500
- Português
- Advanced overcurrent, distance, and differential protection testing with CMCClassroom TrainingVagas disponíveis
- 3 dias
- Austrália (Training Center Melbourne)
- Test Universe, RelaySimTest, Protection Testing Library (PTL), CMC 500, CMC 850, CMC 430, CMC 310
- Inglês
- IEC 61850 – Systemkonfiguration und Prüfen in digitalen SchaltanlagenClassroom TrainingVagas disponíveis
- 3 dias
- Alemanha (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, Test Universe, RelaySimTest, DANEO 400, VBX, MBX, CMC 850, CMC 430, CMC 310, CMC 500
- Alemão
Demonstração do software
Baixar demonstração
Onde posso encontrar ajuda imediata para o RelaySimTest se estiver usando o programa pela primeira vez?

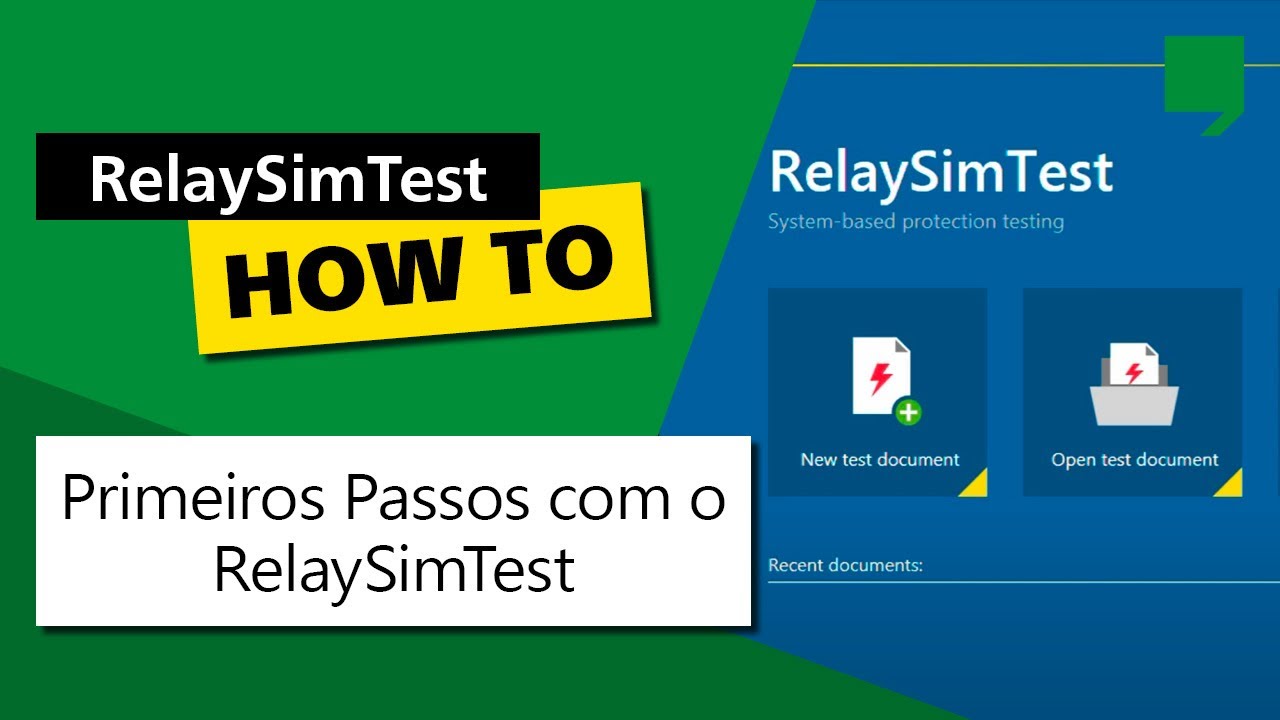

Após instalar o RelaySimTest, você encontrará várias opções na página inicial para ajudá-lo a começar. Um manual de Introdução e um vídeo mostram os primeiros passos e oferecem uma excelente visão geral do software. Além disso, uma coleção de documentos de amostra fornece planos de teste estruturados com resultados de relés testados. Você também pode encontrar notas de aplicação para diversas aplicações de teste na base de conhecimento do nosso Customer Portal.
Qual software devo usar – o RelaySimTest ou o Test Universe?
Ambos os pacotes de software oferecem um valor significativo para suas necessidades de teste. A principal diferença reside nas abordagens de teste.
- O RelaySimTest é mais adequado para testes de proteção baseados no sistema. Ele simula condições de rede e falhas realistas que validam o comportamento geral do sistema de proteção, incluindo questões de lógica, projeto e comunicação que são mais difíceis de detectar com métodos convencionais.
- O Test Universe é mais adequado para testes de proteção baseados em configurações, com planos de teste automatizados reutilizáveis, relatórios estruturados e módulos de teste dedicados. É a escolha certa quando você deseja padronizar os testes e criar fluxos de trabalho com alta repetibilidade.
Saiba mais sobre as abordagens baseadas em sistema e em configurações aqui:
O RelaySimTest oferece interfaces para outras ferramentas?
O RelaySimTest oferece diversas opções de integração com outras ferramentas. Uma opção é importar diretamente as medições do CT Analyzer para um arquivo .xml. Outras possibilidades incluem a importação dos dados do Sistema de potência do ASPEN OneLiner ou de planilhas do Excel. Ao importar do Excel, você pode definir todos os dados em um formato de tabela prático, por exemplo, para um banco de dados de cabos.
Posso testar relés de onda viajante com o RelaySimTest?
Sim, se você combinar o RelaySimTest com o acessório TWX1, poderá testar localizadores de falhas e funções de proteção utilizando a funcionalidade de onda viajante. Você também pode optar por uma configuração de teste distribuída com injeção de onda viajante. Para mais informações, acesse a página de aplicações: Relé de Proteção de Ondas Viajantes.
Minhas simulações serão capazes de levar em conta a saturação do CT?
O RelaySimTest permite simular TCs como transformadores ideais com uma relação de transformação especificada ou como TCs reais com simulação de saturação. É possível editar todos os dados necessários para simular curvas de magnetização individuais dos TCs.
Posso simular sistemas ferroviários com o RelaySimTest?
Sim, o modo ferroviário do RelaySimTest permite modelar e simular o comportamento de sistemas comuns de alimentação elétrica da rede ferroviária. Você pode selecionar fontes bifásicas ou monofásicas abrindo o modelo da OMICRON “Proteção geral/Sistemas ferroviários bifásicos”.
Quais são as opções de licença oferecidas pelo RelaySimTest?
Entre em contato conosco diretamente, e encontraremos a opção de licença ideal para suas necessidades.
ENTRE EM CONTATO COM A OMICRON AGORA
O que significa “teste de ponta a ponta”? É possível realizá-lo com o RelaySimTest?
Os testes de ponta a ponta são realizados por meio da injeção de sinais de teste a partir de diferentes localizações. O RelaySimTest pode testar todas as extremidades da linha simultaneamente, utilizando simulações realistas e sincronizadas no tempo, garantindo que todo o esquema de proteção funcione corretamente.
Como o RelaySimTest lida com transformadores defasadores?
O RelaySimTest modela transformadores defasadores (PSTs) utilizando um modelo de transformador de enrolamento aberto. Essa abordagem representa com precisão o ângulo de fase e seu impacto na corrente e na tensão em cada terminal. Como resultado, os relés enfrentam condições de operação realistas durante os testes baseados em simulação, garantindo que a proteção direcional, de distância e diferencial em redes que incluem PSTs seja verificada de forma confiável.
Posso desfazer ações no Editor do Sistema de Potência caso cometa um erro?
Sim. O RelaySimTest permite desfazer as ações recentes no Editor do Sistema de Potência. Isso permite que você reverta facilmente as alterações e continue a construir sua configuração de teste com confiança e sem riscos.
