UHF 800

휴대 가능한 초고대역주파수 부분방전 측정 및 분석 시스템

휴대 가능하고 간편하게 사용할 수 있는 UHF 800 시스템은 초고대역주파수(UHF) 범위 100~2000MHz에서 가스 절연 스위치기어(GIS), 가스 절연 모선(GIL), 유입 전력용 변압기 및 고전압 전력용 케이블 종단에서의 민감한 오프라인 및 온라인 부분방전(PD) 측정 및 분석을 수행합니다. 이 초고대역주파수 부분방전 시험 시스템은 노이즈가 심한 시험 환경에서 이러한 전기 장비의 절연 상태 평가 및 절연 결함 검출에 사용됩니다. HV 실험실 또는 시험 베이에서의 형식 시험 및 일상 시험, 현장 시운전(현장 인수 시험) 및 현장 문제 해결 시 빠르고 손쉽게 설정할 수 있도록 휴대 가능하고 유연한 모듈식 설계를 갖추고 있습니다.

UHF 800 소책자 (3 MB)

UHF 800 한 눈에 살펴보기

UHF 800 데이터 수집장치에는 강력한 입력 채널 2개가 포함되어 있어 시스템의 MCU2 마스터 제어장치 및 추가 데이터 수집장치에 안전하고 손쉽게 광섬유를 연결할 수 있습니다.

손쉬운 부분방전 측정 연결

UHF 800 측정 시스템은 UHF 범위 100~2000MHz에서 매우 정확한 PD 측정을 보장합니다. 스펙트럼 평가 기능과 조정 가능한 측정 필터를 사용하여 운영자는 시험 환경에서 부분방전을 정확하게 측정하고 안정적으로 검출하기 위한 최상의 신호노이즈비를 손쉽게 선택할 수 있습니다.

넓은 UHF PD 측정 범위

UHF 800 부분방전 측정 및 분석 시스템은 GIS(가스 절연 스위치기어), GIL(가스 절연 모선), 유입 전력용 변압기 및 HV 전력용 케이블 종단에서 동기식 다중 채널 부분방전을 측정하기 위해 여러 UHF 800 데이터 수집장치를 연결하여 손쉽게 확장할 수 있습니다.

확장 가능한 동기식 UHF 부분방전 시험 시스템

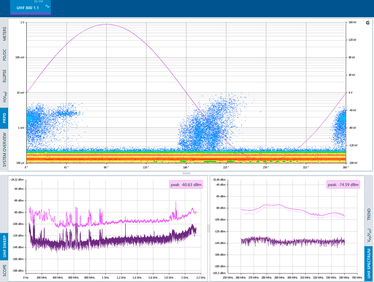

UHF 800은 MPD Suite 소프트웨어와 함께 사용되며, 이 소프트웨어에는 부분방전 측정의 기록 및 재현, 손쉽게 조정 가능한 측정 주파수 범위, 사용자 정의 가능한 시험 프로필 및 사용자 지정 보고 등 시간을 단축해 주는 최신 부분방전 측정 및 분석 기능이 포함되어 있습니다.

유연하고 시간이 절약되는 측정 및 분석 소프트웨어

신뢰할 수 있는 절연 상태 평가 및 결함 검출

IEC 60270 표준에 지정된 현장 부분방전 측정은 주변 환경의 노이즈에 의해 영향을 받는 경우가 있습니다. 100~2000MHz 범위의 초고대역주파수(UHF) 범위에서 수행되는 부분방전 측정은 절연 상태 평가 및 절연 결함 검출 시 신뢰할 수 있는 부분방전 측정 대안을 제시합니다. 이는 이동통신, 레이더 신호, 코로나 방전과 같은 수많은 노이즈 소스가 주로 더 낮거나 좁은 주파수 범위에서 전송되기 때문입니다. 따라서 UHF 범위에서 수행된 PD 측정은 최적의 신호노이즈비를 제공하여 외부 잡음의 간섭이 거의 또는 전혀 없이 PD 측정 정확도를 보장합니다.

완벽한 절연 상태 확인을 위한 결합된 PD 측정

UHF 800은 독립형 부분방전 측정 및 분석 시스템으로 사용하거나, 결합된 기존 및 초고대역주파수 부분방전 측정을 위해 당사 MPD 800 부분방전 측정 및 분석 시스템과 손쉽게 통합할 수 있습니다. 이렇게 하면 유입 전력용 변압기 등에서 HV 장비의 절연 상태를 보다 완벽하게 평가할 수 있습니다. 여러 UHF 800 및 MPD 800 부분방전 데이터 수집장치는 동시 다중 채널 PD 측정 및 분석을 위해 동일한 측정 설정에서 동일한 MPD Suite 소프트웨어를 사용하여 연결할 수 있습니다.

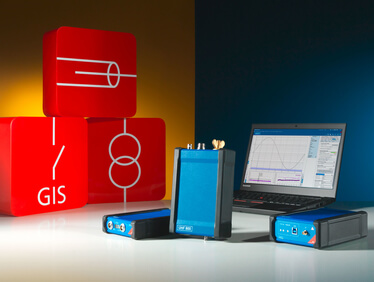

주요 특징

100~2000MHz 범위에서 고감도 초고대역주파수 부분방전 측정.
스펙트럼 평가 기능과 조정 가능한 측정 필터로 노이즈가 많은 환경에서 최적의 신호 대 노이즈비를 구현.
HV 실험실, 시험 베이 및 현장에서 부분방전 측정을 위한 견고성 및 유연성.
CIGRE "Application guide for sensitivity verification"(정확도 확인을 위한 애플리케이션 가이드)(브로셔 654) 지원.
가스 절연 스위치기어(GIS), 가스 절연 모선(GIL), 유입 전력용 변압기 및 HV 전력용 케이블 종단의 단일 채널 또는 동기식 다중 채널 오프라인 및 온라인 UHF 부분방전 측정.
개별화된 PD 시험 및 사용자 정의 보고를 위한 구성 가능한 사용자 인터페이스.
