CIBANO 500

MV 및 HV 회로 차단기용 3-in-1 시험 시스템

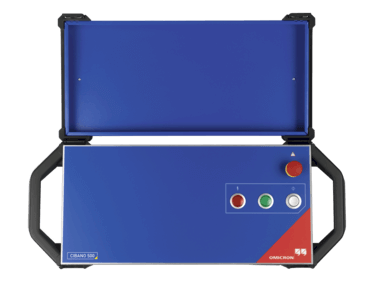

CIBANO 500: 단일 장치 - 세 가지 기능

CIBANO 500에는 마이크로 옴미터, 시간 분석기 및 코일/모터 전원 공급기가 결합되어 있습니다. CB 자체 전원이 없는 경우에도 모든 형태의 CB에서 중요한 CB 시험을 수행할 수 있습니다.

전 세계 독점 연결 기술 적용으로결선작업이 간단하고 최대 50 %까지 시간이 단축됩니다. OMICRON의 Primary Test Manager™(PTM) 소프트웨어와 차단기 시험 라이브러리(CBTL)을 사용하여 테스트를 편리하게 수행할 수 있습니다. 그리고 수행한 모든 테스트에 대한 보고서를 자동으로 생성할 수 있습니다.

CIBANO 500 Brochure (8 MB)

(영어로 읽기)

테스트 시작부터 주 접점 상태 변경까지 걸린 시간을 측정하여 주 접점 타이밍을 평가합니다.이 시험을 통해 잘못된 기계적 조정 또는 회로 차단기의 마모 현상을 알아낼 수 있습니다.

타이밍 시험

정적 저항 테스트는 CB의 주 접촉의 낮은 저항 경로를 검사하여 손실이 낮은 부하 전류를 확인합니다.동적 저항 테스트는 CB가 동작하면서 접촉저항을 기록하여 주 접촉 및 아크 접촉에서 마모 관련 문제를 확인할 수 있습니다.

정적 및 동적 접촉저항 시험

CB 작동 중Trip 코일의 전류 특성 곡선을 기록합니다. 이를 통해서 CB가 Trip시에 기계적 또는 전기적 결함이 있는지 확인할 수 있습니다.

모터 전류 분석

CB 작동 중Trip 코일의 전류 특성 곡선을 기록합니다. 이를 통해서 CB가 Trip시에 기계적 또는 전기적 결함이 있는지 확인할 수 있습니다.

CB 동작 변환기를 통해 수행되는 이 시험은 회로 차단기의 전체 동작 메커니즘과 기계적 연결을 점검합니다. 시험 결과는 차단기의 잠재적인 기계적 마모 상태를 파악할 수 있습니다.

모션/접촉 이동 거리 시험

CIBANO 500에는 자동 전원 공급기가 장착되어 있어 저전압 상태에서 CB동작을 시험하기가 매우 쉽습니다. 이 전원 공급기는 공징값의 정확한 저전압을 공급하고 CIBANO 500이 이상태에서 CB의 성능을 측정합니다.

저전압상태 시험

이 시험은 회로 차단기를Trip & Close 하는데필요한 최소 전압을 확인합니다. 이를 통해 낮은 DC 공급 시에도 회로 차단기를 안정적으로 작동시킬 수 있습니다.

최소 동작 시험

모든 유형의 차단기에 단일 시스템 사용

CIBANO 500은 다음에 완벽한 시험 시스템입니다.

MV용CB
데드 탱크, 라이브 탱크및 GIS 설계의 고전압 CB.

재결선작업이 최소화되어 시험 시간이 크게 단축됩니다.통합된 전원 공급기가 안전하고 독립적인 작동을 보장합니다.
HV라이브 탱크및 GIS CB의 경우, 차단기 양쪽이 접지된 상태에서 타이밍 측정을 수행할 수 있습니다.
HV데드 탱크및 GIS CB의 경우, 통합 CT의 잔류 자속을 제거할 수 있습니다.
