COMPANO 100
Para injeção primária e secundária, testes de proteção, medições em micro-ohms, testes de temporização e muito mais
Funciona sem alimentação elétrica da rede por várias horas
Ampla faixa de frequência em CA e CC, além de sequências complexas e rampas
Leve, pesando apenas 10 kg / 22 lb, com design compacto e resistente
Corrente elevada controlada de até 110 A e tensões de até 150 V
Geração de sinal de verificação de polaridade para configurações rápidas de teste de conexões
Disponível apenas em inglês
Disponível apenas em inglês
Testes avançados em qualquer lugar
O COMPANO 100 é a sua solução universal e fácil de usar para testes básicos em sistemas de energia elétrica.
Ele pode ser utilizado para testes de proteção monofásica, verificações de transformadores de medida, verificações de disjuntores e muito mais.
Fontes eletrônicas controladas fornecem valores precisos e geram corrente alternada (CA) de 15 a 500 Hz e corrente contínua (CC) pura. Elas suportam sequências, rampas e rampas pulsadas.
Suas entradas altamente flexíveis podem ser configuradas como entradas binárias e entradas analógicas de CA ou CC de alta precisão.
Onde este produto é utilizado
Especificações técnicas
Conheça o COMPANO 100
Tensão de saída
Até 750 V com VBO4 (opcional)
*Também pode ser utilizado como AUX DC (220 V CC / 45 W)
Corrente de saída
Interface gráfica a cores
Botão rotativo
Entradas binárias «wet/dry», tensão CA / CC de 300 V ou corrente com shunt
Desligamento de emergência interno ou externo
Compartimento USB
Arranque/paragem eletrónicos
Alimentação a bateria
Benefícios
Solução móvel para testes práticos
O COMPANO 100 habilita a realização de testes mais rápidos e inteligentes em diversas situações. Ele fornece correntes e tensões precisas de CA e CC e pode executar rampas, rampas pulsadas ou sequências automatizadas.
O COMPANO 100 permite realizar diversos testes com um único dispositivo compacto de 10 kg:
- Proteção básica
- Relação TC/TP
- Temporização
- Micro-ohm
- Aterramento
- E muito mais
Como resultado, você poderá realizar tarefas de comissionamento e manutenção com eficiência.
A operação a bateria torna isso possível, mesmo sem alimentação da rede elétrica.
- Realize injeções de até 110 A e 150 V, CA/CC, com controle total (até 240 A e 750 V com amplificadores opcionais)
- Execute rampas, rampas de pulso e sequências com alta precisão, independentemente do nível da bateria
- Realize testes de injeção primária e secundária, proteção, micro-ohm e temporização com um único dispositivo
- Verifique a conexão de ponta a ponta e verifique a polaridade rapidamente em combinação com o CPOL3
- Trabalhe por horas sem alimentação da rede elétrica e reduza o esforço de configuração em qualquer localização
- Transporte apenas 10 kg / 22 lb, desloque-se facilmente entre locais e conte com um design robusto e pronto para uso em campo
Medição do sistema de aterramento
O COMPANO 100 oferece medições opcionais avançadas do sistema de aterramento para torres de transmissão, instalações de energia renovável e pequenas subestações.
Medidas suportadas:
- Aumento do potencial de terra (EPR), também chamado de aumento do potencial de aterramento (GPR)
- Tensão de passo e de contato (com o HGT1)
- Resistividade do solo
- Bobina de Rogowski para fator de redução de
corrente (para avaliação da resistência do solo)
Principais benefícios:
- Tensões de até 150 V CA para testes confiáveis em ambientes de alta resistividade
- Método de seletividade de frequência (FSM) em conformidade com as normas EN 50522 e IEEE 81 para resultados confiáveis
- Interface intuitiva, cálculo direto e visualização (incluindo gráficos de queda de potencial)
Medição da impedância de cabos e linhas
O uso do COMPANO 100 com o acessório CIB1 habilita medições automatizadas da impedância de cabos e linhas.
Medidas suportadas:
- Impedância de cabos e linhas aéreas de média tensão curtas de até 10 km / 6 milhas
- Cálculo direto da sequência positiva Z1, da sequência zero Z0, da impedância de terra ZE, de vários outros modelos de linha e dos fatores k
- Corrente na blindagem do cabo (para identificar risco de sobrecarga)
Principais benefícios:
- FSM para medições confiáveis
- Fluxo de trabalho guiado com comutação automatizada do circuito de teste, menor esforço e maior nível de segurança
- Apenas dois cabos e um cálculo integrado dos resultados para testes de eficiência
O COMPANO 100 oferece medições opcionais avançadas do sistema de aterramento para torres de transmissão, instalações de energia renovável e pequenas subestações.
Medidas suportadas:
- Aumento do potencial de terra (EPR), também chamado de aumento do potencial de aterramento (GPR)
- Tensão de passo e de contato (com o HGT1)
- Resistividade do solo
- Bobina de Rogowski para fator de redução de
corrente (para avaliação da resistência do solo)
Principais benefícios:
- Tensões de até 150 V CA para testes confiáveis em ambientes de alta resistividade
- Método de seletividade de frequência (FSM) em conformidade com as normas EN 50522 e IEEE 81 para resultados confiáveis
- Interface intuitiva, cálculo direto e visualização (incluindo gráficos de queda de potencial)
O uso do COMPANO 100 com o acessório CIB1 habilita medições automatizadas da impedância de cabos e linhas.
Medidas suportadas:
- Impedância de cabos e linhas aéreas de média tensão curtas de até 10 km / 6 milhas
- Cálculo direto da sequência positiva Z1, da sequência zero Z0, da impedância de terra ZE, de vários outros modelos de linha e dos fatores k
- Corrente na blindagem do cabo (para identificar risco de sobrecarga)
Principais benefícios:
- FSM para medições confiáveis
- Fluxo de trabalho guiado com comutação automatizada do circuito de teste, menor esforço e maior nível de segurança
- Apenas dois cabos e um cálculo integrado dos resultados para testes de eficiência
Amplie suas capacidades de teste
É possível utilizar diversos acessórios para ampliar as capacidades de teste do COMPANO 100, por exemplo:
- C-PROBE2: Alicate de corrente CA/CC com alta precisão de fase, que habilita diversas aplicações adicionais
- CPOL3: Verificador portátil de polaridade e conexão, para verificar transformadores de medida e outros circuitos
- VBO4: Amplificador de tensão de até 750 V, por exemplo, para testar a conexão de relés e indicadores de falha à terra com injeção primária
- CBF1: Acessório para reduzir interferências ao testar relés autoalimentados.
- BNO1: Relé complementar que permite o disparo do disjuntor e a medição do tempo de resposta, ou o teste de funções lógicas.
Para obter a lista completa de acessórios, consulte as Informações para Pedido do COMPANO 100.
Ficamos impressionados com a versatilidade, o tamanho compacto e a operação a bateria do COMPANO 100. Utilizamos muitas das aplicações da OMICRON para testes, mas também descobrimos outras utilidades para esse dispositivo.
Vincent Pfeiler
SHB Elétrico
COMPANO 100 – Ponto de Acesso ao Conhecimento
O manual está disponível no navegador da web e por meio de um aplicativo dedicado, com alguns capítulos também disponíveis em formato de vídeo. Os códigos QR na capa do dispositivo oferecem acesso rápido ao conteúdo relevante. No aplicativo, você pode baixar os manuais com antecedência, garantindo que estejam disponíveis mesmo sem cobertura da rede móvel no local do teste. Basta procurar por “COMPANO OMICRON” na App Store ou na Play Store – o aplicativo é gratuito.
Produtos relacionados
Playlist do YouTube

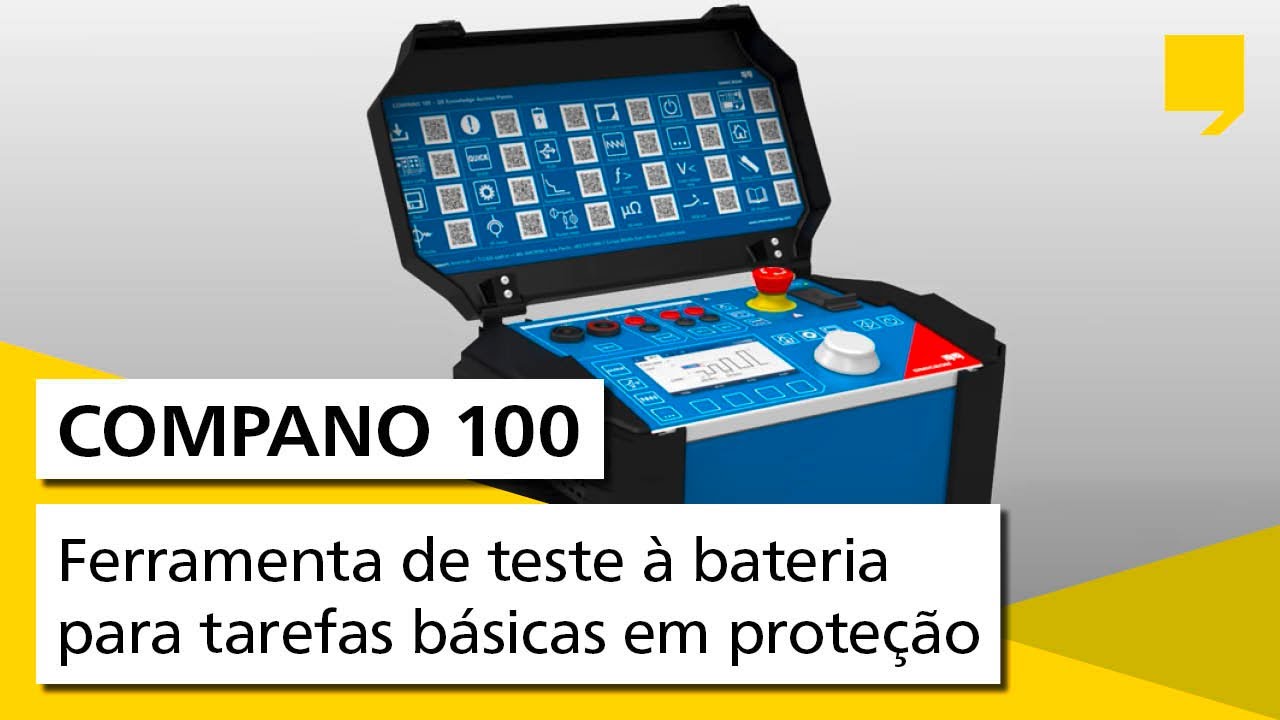

COMPANO 100: Como funciona
Energy Talks
Episódios de podcast relacionados
OMICRON Academy
Cursos relacionados
Qual é a duração da bateria do COMPANO 100?
Esperamos que a bateria do COMPANO 100 tenha uma vida útil de pelo menos cinco anos em condições normais de operação e temperatura.
Em muitos casos, essa duração pode ser significativamente maior, dependendo de como o dispositivo é utilizado.
Recomendamos trocar a bateria se o estado de saúde (SOH) cair para menos de 75 %.
Por quanto tempo posso usar o COMPANO 100 antes de precisar recarregar a bateria?
Isso depende da potência de saída. A bateria pode fornecer mais de 1.000 disparos de teste em um relé de proteção digital.
O COMPANO 100 também suporta injeção primária de até 600 VA. Mesmo com uma carga tão alta, a bateria dura vários minutos.
A maioria dos usuários consegue passar um dia inteiro de trabalho com uma única carga da bateria.
Como posso maximizar o tempo de funcionamento do COMPANO 100 com uma única carga de bateria?
Uma maneira fácil é desabilitar os amplificadores que não estão sendo usados.
Para muitas aplicações, como verificações de conexões, não é necessário injetar corrente continuamente. Intervalos curtos de injeção e pausas podem aumentar significativamente a autonomia da bateria.
A alta precisão permite que muitas aplicações utilizem correntes de teste relativamente pequenas, exigindo menos energia e aumentando a autonomia da bateria.
É possível carregar a bateria do COMPANO 100 durante o teste?
Sim, desde que haja alimentação da rede elétrica disponível. O carregador pode permanecer conectado para carregar o COMPANO 100, mesmo durante um teste.
Isso não tem nenhum impacto negativo na vida útil da bateria.
Preciso de um PC para usar o COMPANO 100?
Não, o COMPANO 100 é operado por meio da interface do usuário integrada. Os resultados podem ser salvos em um pen drive e analisados em um PC após o teste.
Onde posso encontrar o Manual do usuário do COMPANO 100?
Você pode acessar o Manual do usuário do COMPANO 100 diretamente no seu navegador da web. Ele também está disponível no Portal do Cliente da OMICRON.
Como alternativa, escaneie os códigos QR na tampa do COMPANO 100 com seu celular. Isso abrirá a seção correspondente do Manual do usuário.
Você também pode baixar o aplicativo COMPANO 100 Knowledge para o seu dispositivo móvel.
O aplicativo oferece uma versão offline do Manual do usuário e também funciona com os códigos QR.
