COMPANO 100
Для подачи в первичку и вторичку, проверки защит, микроОмметр, измерение времени и т. д.
Работает без питания в течение нескольких часов
Широкий диапазон частот AC и DC, а также комплексные последовательности и линейно изменяемые сигналы
Легкая конструкция весом всего 10 кг, компактная и прочная
Регулируемый ток до 110 А и напряжение до 150 В
Генерация сигнала проверки полярности для схем быстрого тестирования подключения проводов
Доступно только на английском языке
Эффективное тестирование в любом месте
COMPANO 100 – это универсальное и простое в использовании решение для проведения базовых испытаний в электросетях.
Его можно использовать для пофазных испытаний защит, проверки измерительных трансформаторов, проверки выключателей и многого другого.
Управляемые электронные источники обеспечивают точные значения и генерируют AC частотой от 15 до 500 Гц, а также чистый DC сигнал. Они поддерживают последовательности, линейные и импульсно-линейные сигналы.
Входы устройства можно настроить как двоичные, так и как высокоточные аналоговые входы AC или DC.
Где используется данный продукт
Техническая спецификация
Ознакомьтесь с COMPANO 100
Источник напряжения
До 750 V с VBO4 (опция)
*Также может использоваться в качестве AUX DC (220 В постоянного тока / 45 Вт)
Источник тока
Графический цветной интерфейс
Колесо регулировки и навигации
Входы бинарные, AC / DC напряжение до 300 В или ток через клещи/шунт
Кнопка аварийного отключения
Разъем USB
Кнопка Стар/Стоп
Работает от аккумулятора
Преимущества
Мобильное решение для практического использования
COMPANO 100 позволяет проводить испытания быстрее и эффективнее в самых разных ситуациях. Устройство обеспечивает точные значения AC/DC тока и напряжения, а также может выполнять линейные и импульсные изменения сигналов или автоматические последовательности.
COMPANO 100 позволяет выполнять множество испытаний с помощью одного компактного устройства весом всего 10 кг:
- Простые защиты
- Коэффициент трансформации ТТ/ТН
- Измерение времени
- Микроомметр
- Заземление
- И многое другое
В результате вы сможете эффективно выполнять работы по наладке и техническому обслуживанию.
Работа от аккумулятора позволяет делать это даже при отсутствии питания.
- Генерация тока до 110 А и напряжения до 150 В (AC и DC) с полным контролем (до 240 А и 750 В с дополнительными усилителями)
- Выполняйте линейные и импульсные подачи сигналов, а также последовательности с высокой точностью, независимо от уровня заряда аккумулятора
- Подавайте в первичку и вторичку, испытывайте защиты, измеряйте переходное сопротивление и время с помощью одного устройства
- Быстрая проверка расключения проводов от начала до конца и проверка полярности в сочетании с CPOL3
- Работайте в течение нескольких часов без подключения питания и сократите время на настройку в любом месте
- Вес устройства составляет всего 10 кг , что позволяет легко перемещать его между объектами и полагаться на прочную конструкцию, готовую к работе в полевых условиях
Измерение системы заземления
COMPANO 100 предлагает дополнительные расширенные функции измерения систем заземления для опор линий электропередачи, объектов возобновляемой энергетики и небольших подстанций.
Поддерживаемые измерения:
- Повышение потенциала заземления (EPR), также называемое повышением потенциала земли (GPR)
- Напряжение шага и напряжение прикосновения (с использованием HGT1)
- Удельное сопротивление грунта
- Катушка Роговского для определения коэффициента разделения
тока (для оценки сопротивления заземления)
Основные преимущества:
- Напряжение до 150 В AC для надежного тестирования в средах с высоким удельным сопротивлением
- Метод частотной селективности (FSM), соответствующий стандартам EN 50522 и IEEE 81, для получения надежных результатов
- Интуитивно понятный интерфейс, прямой расчет и визуализация (включая графики падения потенциала)
Измерение импеданса кабеля и линии
Использование COMPANO 100 с принадлежностью CIB1 позволяет проводить автоматические измерения импеданса кабелей и линий.
Поддерживаемые измерения:
- Импеданс кабелей и коротких воздушных линий среднего напряжения длиной до 10 км / 6 миль
- Прямой расчет импеданса прямой последовательности Z1, нулевой последовательности Z0, импеданса заземления ZE, различных других моделей линий и Коэффициента k
- Ток экрана кабеля (для выявления риска перегрузки)
Основные преимущества:
- FSM для надежных измерений
- Пошаговый рабочий процесс с автоматической переключением испытательной цепи, меньшими трудозатратами и более высоким уровнем безопасности
- Всего два кабеля и встроенный расчет результатов для эффективного тестирования
COMPANO 100 предлагает дополнительные расширенные функции измерения систем заземления для опор линий электропередачи, объектов возобновляемой энергетики и небольших подстанций.
Поддерживаемые измерения:
- Повышение потенциала заземления (EPR), также называемое повышением потенциала земли (GPR)
- Напряжение шага и напряжение прикосновения (с использованием HGT1)
- Удельное сопротивление грунта
- Катушка Роговского для определения коэффициента разделения
тока (для оценки сопротивления заземления)
Основные преимущества:
- Напряжение до 150 В AC для надежного тестирования в средах с высоким удельным сопротивлением
- Метод частотной селективности (FSM), соответствующий стандартам EN 50522 и IEEE 81, для получения надежных результатов
- Интуитивно понятный интерфейс, прямой расчет и визуализация (включая графики падения потенциала)
Использование COMPANO 100 с принадлежностью CIB1 позволяет проводить автоматические измерения импеданса кабелей и линий.
Поддерживаемые измерения:
- Импеданс кабелей и коротких воздушных линий среднего напряжения длиной до 10 км / 6 миль
- Прямой расчет импеданса прямой последовательности Z1, нулевой последовательности Z0, импеданса заземления ZE, различных других моделей линий и Коэффициента k
- Ток экрана кабеля (для выявления риска перегрузки)
Основные преимущества:
- FSM для надежных измерений
- Пошаговый рабочий процесс с автоматической переключением испытательной цепи, меньшими трудозатратами и более высоким уровнем безопасности
- Всего два кабеля и встроенный расчет результатов для эффективного тестирования
Расширьте свои возможности испытаний
Для расширения возможностей испытаний с COMPANO 100 можно использовать множество принадлежностей, например:
- C-PROBE2: токовые клещи для измерения AC и DC с высокой точностью определения фазы, что открывает широкие возможности для дополнительных применений
- CPOL3: портативный тестер полярности и цепей, предназначенный для проверки измерительных трансформаторов и других цепей
- VBO4: Усилитель напряжения до 750 В, например, для проверки подключения реле и индикаторов замыкания на землю с подачей в первичнку
- CBF1: Надёжная принадлежность для снижения помех при испытании реле с дешунтированием.
- BNO1: Дополнительное реле, позволяющее отключать автоматический выключатель и проводить измерение времени срабатывания, а также проверять логические функции.
Полный перечень принадлежностей см. в разделе «Информация для заказа COMPANO 100».
Нас впечатлили универсальность, компактные размеры и возможность работы от аккумулятора COMPANO 100. Мы используем многие решения OMICRON для проведения испытаний, но также нашли и другие способы применения этого прибора.
Vincent Pfeiler
SHB Electric
COMPANO 100 – точка доступа к знаниям
Руководство доступно в веб-браузере и через специальное приложение, при этом некоторые главы также представлены в виде видеороликов. QR-коды на крышке устройства обеспечивают быстрый доступ к соответствующему материалу. В приложении можно заранее загрузить руководства, чтобы они были доступны даже в случае отсутствия покрытия мобильной сети на месте проведения испытаний. Просто введите «COMPANO OMICRON» в поиске App Store или Play Store – приложение бесплатное.
Сопутствующие товары
Плейлист YouTube

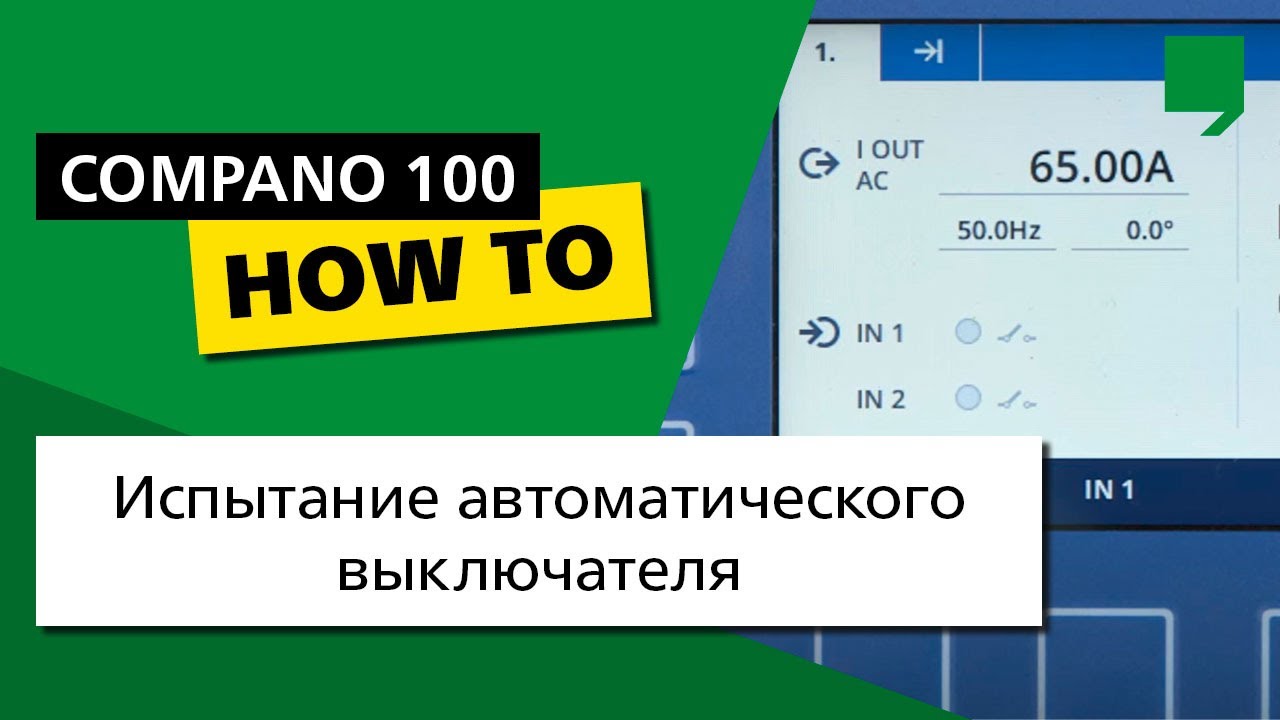

COMPANO 100: как это работает
Energy Talks
Связанные выпуски подкаста
OMICRON Academy
Связанные курсы
Каков срок службы аккумулятора COMPANO 100?
Мы рассчитываем, что срок службы аккумулятора в COMPANO 100 составит не менее пяти лет при нормальных условиях эксплуатации и температурном режиме.
Во многих случаях этот срок может быть значительно дольше, в зависимости от того, как используется устройство.
Мы рекомендуем заменить аккумулятор, если показатель состояния заряда (SOH) опустится ниже 75 %.
Как долго я могу работать с COMPANO 100, прежде чем потребуется зарядить его аккумулятор?
Это зависит от выходной мощности. Аккумулятор обеспечивает более 1000 тестовых срабатываний цифрового реле защиты.
COMPANO 100 также поддерживает подачу в первичку мощностью до 600 ВА. Даже при такой высокой нагрузке аккумулятор работает несколько минут.
Большинству пользователей одного заряда аккумулятора хватает на весь рабочий день.
Как максимально продлить время работы COMPANO 100 на одном заряде аккумулятора?
Простой способ – отключить неиспользуемые усилители.
Для многих задач, таких как проверка монтажа, нет необходимости в непрерывной подаче тока. Короткие интервалы подачи тока и паузы могут значительно увеличить время работы от аккумулятора.
Высокая точность позволяет во многих случаях использовать относительно небольшие испытательные токи, что снижает потребление энергии и увеличивает время работы от аккумулятора.
Можно ли заряжать аккумулятор COMPANO 100 во время испытания?
Да, при наличии питания от сети. Зарядное устройство можно оставить подключенным для зарядки COMPANO 100 даже во время испытаний.
Это не оказывает негативного влияния на срок службы аккумулятора.
Нужен ли мне компьютер для использования COMPANO 100?
Нет, управление прибором COMPANO 100 осуществляется с помощью встроенного пользовательского интерфейса. Результаты можно сохранить на USB-накопителе и проанализировать на ПК после завершения теста.
Где можно найти Руководство пользователя по COMPANO 100?
Вы можете открыть Руководство пользователя COMPANO 100 прямо в веб-браузере. Оно доступно на портале для клиентов OMICRON.
В качестве альтернативы отсканируйте QR-коды на крышке устройства COMPANO 100 с помощью мобильного телефона. При этом откроется соответствующий раздел Руководства пользователя.
Вы также можете загрузить приложение COMPANO 100 Knowledge App на свой мобильный телефон.
Приложение содержит автономную версию Руководства пользователя и также поддерживает работу с QR-кодами.
Ваша версия COMPANO 100 обновлена до последней версии?
