CPX 200

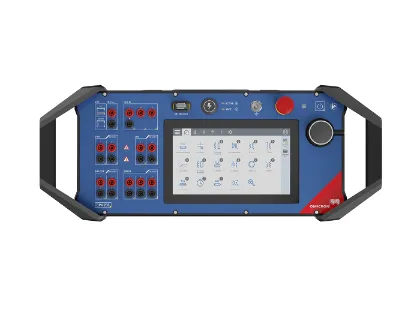

CPX 200 – это компактный многофункциональный испытательный комплекс для наладки, технического обслуживания и оценки состояния оборудования подстанций среднего и высокого напряжения, который на одной платформе охватывает три наиболее важных группы оборудования и будет расширяться на протяжении всего жизненного цикла:

• Силовые трансформаторы – коэффициент трансформации, сопротивление обмотки, размагничивание, сопротивление короткого замыкания, ток возбуждения, тангенс и ёмкость, сопротивление изоляции.
• Измерительные трансформаторы – коэффициент трансформации ТТ, сопротивление обмотки ТТ и размагничивание, нагрузка ТТ, возбуждение ТТ, коэффициент трансформации ТТ малой мощности, коэффициент трансформации ТТ по напряжению, коэффициент трансформации ТН, нагрузка ТН, проверка полярности, тангенс, ёмкость и сопротивление изоляции.
• Коммутационное оборудование (выключатели среднего и высокого напряжения) – время срабатывания по всем последовательностям (O, C, O-C, C-O, O-C-O), статическое сопротивление контактов, ток катушки, ток двигателя, сопротивление изоляции, а также тангенс и ёмкость.

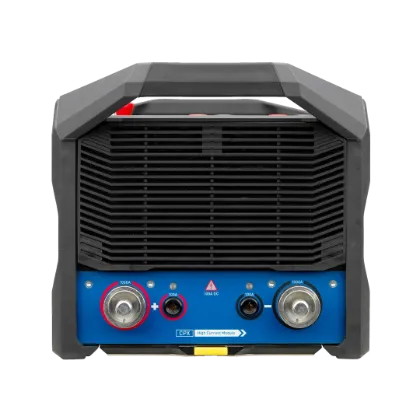

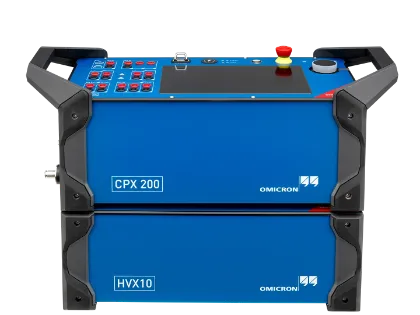

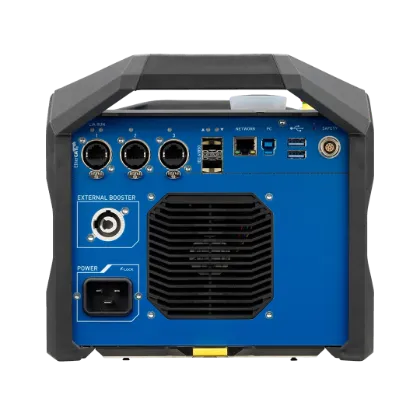

В сочетании со встроенным модулем высокого тока и источником высокого напряжения HVX10 он покрывает практически весь диапазон электрических параметров, необходимых для испытаний подстанций. CPX 200 и HVX10 обеспечивают ток 1 000 А AC/DC, напряжение 10 кВ AC/DC, частоты от 1 до 600 Гц и постоянный ток – с исключительной точностью, а также встроенным регулированием и измерением на каждом выходе.

В компании OMICRON мы рассматриваем безопасность не как одну из функций, а как основу нашей деятельности. Система CPX 200 была разработана в соответствии с европейским стандартом EN 50191, регулирующим безопасную эксплуатацию электрических испытательных установок, и значительно превосходит требования данного стандарта.

Встроенные в каждую установку CPX 200 аппаратные средства безопасности:

• Красный индикатор «ACTIVE» и зеленый индикатор «SAFE», хорошо заметные на расстоянии

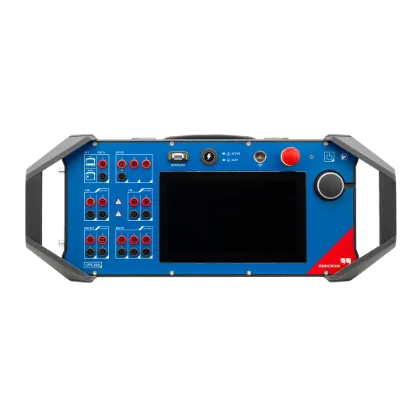

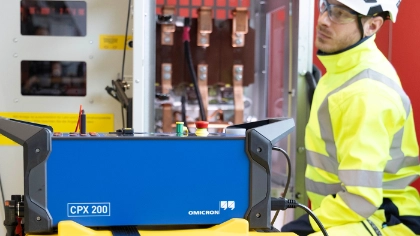

• Кнопка аварийного отключения на передней панели
• Ключ INTERLOCK: CPX 200 выдает испытательные сигналы только при вставленном ключе и нажатой кнопке режима работы; извлечение ключа во время переподключения обеспечивает дополнительный уровень защиты

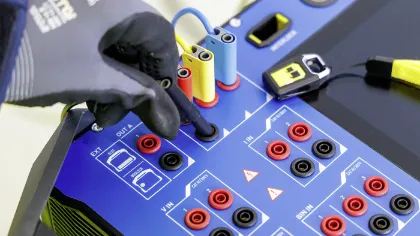

• Многоцветные индикаторы на каждом входе и выходе, отображающие активное состояние каждого канала и предоставляющие оператору предупреждение о перегрузках или опасных внешних напряжениях в режиме реального времени
• Гнездо заземления и проверка защитного заземления в начале каждого измерения
• Дополнительные внешние предупреждающие лампы OSA1 (скоро станут доступны) со встроенной кнопкой аварийного отключения, красными/зелеными предупреждающими лампами и звуковыми сигналами опасности – можно последовательно подключить до четырех устройств для четкого обозначения опасной зоны

Функции безопасности программного обеспечения:

• Высокая степень автоматизации снижает количество решений, принимаемых оператором, – и, следовательно, уменьшает вероятность человеческой ошибки
• Предварительная проверка подключения подтверждает правильность настройки до подачи напряжения
• Визуальная помощь при подключении отображает входы и выходы, которые необходимо использовать, непосредственно на устройстве, что сводит к минимуму ошибки при подключении и сокращает время настройки

CPX 200 построен на основе полноценной программной экосистемы, разработанной для сопровождения инженеров на всех этапах – от ввода первых данных на паспортной табличке до составления итогового отчета. Вы можете выбрать удобный для вас способ работы: на самом устройстве или на ноутбуке.

• CPX TouchControl работает непосредственно на 9-дюймовом мультитач-дисплее устройства. Это закрытая, безопасная системная среда, оптимизированная для работы в полевых условиях, с интуитивно понятными рабочими процессами, схемами подключения, отображаемыми непосредственно в месте подключения, и автоматической регулировкой яркости в зависимости от меняющихся условий освещения на объекте.

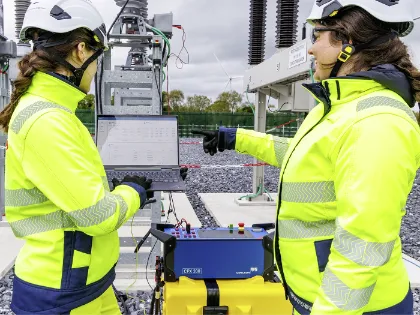

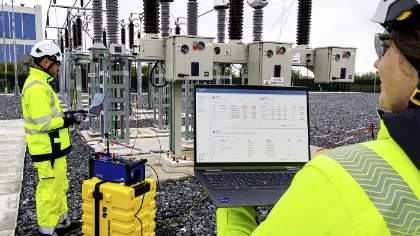

• CPXpert – это программное обеспечение для ПК, предназначенное для инженеров, предпочитающих работать с ноутбука. Оно предоставляет стандартизированные планы испытаний, адаптированные к конкретному оборудованию, поддерживает как плановые, так и диагностические испытания, автоматически оценивает результаты на соответствие применимым стандартам и формирует исчерпывающие отчеты одним нажатием кнопки. Встроенные в CPXpert средства проверки качества данных на раннем этапе выявляют неполные или некорректные сведения об оборудовании, предотвращая дорогостоящие ошибки до того, как они попадут в отчет.

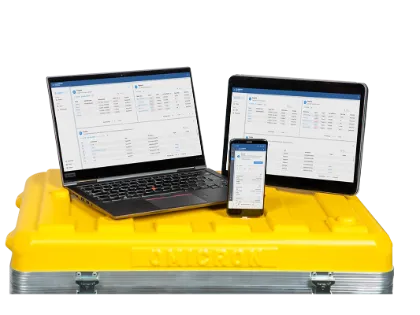

• CORTEX Grid дополняет эту картину. Это платформа OMICRON для управления данными испытаний, размещенная на Microsoft Azure с возможностью выбора местоположения сервера. CORTEX Grid объединяет все данные испытаний в едином структурированном рабочем пространстве, позволяет проводить углубленное сравнение между объектами и устройствами, управляет версиями информации с заводских табличек на протяжении времени и беспрепятственно интегрируется с CPXpert через OMICRON Continuity, благодаря чему данные с заводской таблички, введенные один раз, автоматически попадают во все последующие испытания.

В совокупности эти три уровня превращают CPX 200 из мощного испытательного устройства в единый достоверный источник информации для всей вашей деятельности по испытаниям.

Компактность и мобильность для нас означают не просто «достаточно легкий, чтобы его можно было носить с собой», а настолько продуманную конструкцию, что, как только вы добираетесь до оборудования, всё просто начинает работать.

Система CPX 200 была разработана с нуля с учётом реалий полевой работы, и эта цель нашла отражение в каждом компоненте, каждой принадлежности и каждом рабочем процессе. Это результат бескомпромиссной философии проектирования: система создана с учетом потребностей пользователя, а каждый аппаратный компонент, каждый программно-управляемый рабочий процесс и каждая принадлежность были тщательно разработаны и прошли строгие испытания.

С самого начала разработки нашей целью было создать испытательную систему, которая действительно отвечала бы требованиям наших клиентов – не только на бумаге, но и в условиях пыли, жары, холода и дефицита времени, характерных для реальной работы на подстанциях. Мы считаем, что принадлежности не менее важны, чем основное оборудование. Плохо спроектированный кабель или непонятный разъем могут стать решающим фактором, определяющим, пройдет ли день испытаний гладко или же превратится в источник разочарований. Именно поэтому каждый отдельный компонент – кабели, адаптеры, транспортные чехлы, сигнальные лампы – был проанализирован совместно с экспертами в данной области и проверен в ходе обширных полевых испытаний. Ничто в экосистеме CPX 200 не появилось случайно. Мы проанализировали каждую деталь и задали себе вопрос по каждой детали: делает ли это работу инженера более безопасной, быстрой и надёжной?

Именно это для нас означает компактность и портативность. Не просто достаточно лёгкое, чтобы его можно было носить с собой, но и настолько тщательно спроектированное, что, как только вы доберётесь до оборудования, всё просто работает.

Кибербезопасность является неотъемлемой частью процесса разработки продукции в компании OMICRON. Устройство CPX 200 разработано в соответствии с признанными стандартами и концепциями кибербезопасности, включая IEC 62443 и ISO/IEC 27005.

В частности, CPX 200 разрабатывается в соответствии с циклом разработки безопасного программного обеспечения (SSDLC), работает на аппаратных платформах с безопасными криптографическими возможностями и использует зашифрованную связь на основе протокола TLS между устройством и его управляющим программным обеспечением. Дополнительные меры по усилению защиты, такие как безопасная и контролируемая загрузка, зашифрованная прошивка и расширенные механизмы аутентификации, являются частью нашей перспективной дорожной карты наряду с запланированной внешней валидацией и сертификацией.

Одним словом, CPX 200 разрабатывается в рамках четко определённой системы кибербезопасности, сочетающей классификацию по уровню секретности (BC), формальную оценку рисков, безопасное программирование и структурированное тестирование, что даёт вам уверенность в том, что ваши операционные и ИТ-среды остаются защищёнными.

Предельное напряжение HVX10 в 10 кВ является осознанным инженерным решением, которое открывает диагностические возможности, недоступные для решений с фиксированным напряжением 12 кВ.

Результаты измерений при напряжениях 10 кВ и 12 кВ идентичны, если только не наблюдается зависимости от напряжения. Для подавляющего большинства измерений ёмкости, потерь и тангенса угла диэлектрических потерь повышение испытательного напряжения с 10 кВ до 12 кВ не даёт дополнительной информации. Оборудование ведёт себя одинаково при обоих напряжениях. Это находит отражение в отраслевых рекомендациях: стандарты, такие как IEEE C57.152, указывают, что класса 10 кВ подходят для рутинных диагностических полевых испытаний силовых трансформаторов.

В тех случаях, когда зависимость от напряжения действительно существует, HVX10 обнаруживает её быстрее, чем когда-либо ранее. При запуске стандартного «оптимизированного полного» сканирования HVX10 автоматически выполняет измерения как при 2 кВ, так и при 10 кВ в рамках одной и той же процедуры. Пользователь видит обе точки рядом, что позволяет сразу же обнаружить любое поведение изоляции, зависящее от напряжения. При использовании решения с фиксированным напряжением 12 кВ для получения такой информации требуется отдельное испытание и дополнительная переподключение. HVX10 обеспечивает это за одну настройку.

Настоящим преимуществом диагностики является не амплитуда, а частотный диапазон. Отличительной особенностью HVX10 является не максимальное значение напряжения, а объем информации, получаемой в ходе каждого испытания:

• Диапазон частот от 1 до 600 Гц – значительно превышающий оценку на частоте сети, характерную для традиционных решений, что позволяет выявить увлажнение, преждевременное старение и зависимость от напряжения, которое невозможно обнаружить при использовании только частоты 50/60 Гц
• Два измерения за одну настройку – ёмкость и тангенс, а также сопротивление изоляции с PI и DAR – при одной и той же конфигурации подключения
• Четыре входа для измерения тока – позволяют проводить последовательные испытания вводов без переподключения между каналами, что значительно сокращает количество подъёмов на лестницу и время настройки
• Комбинированный разнос напряжения и частоты – выполняется автоматически в рамках оптимизированной процедуры испытаний, обеспечивая более глубокую диагностическую информацию, чем любое отдельное высоковольтное измерение

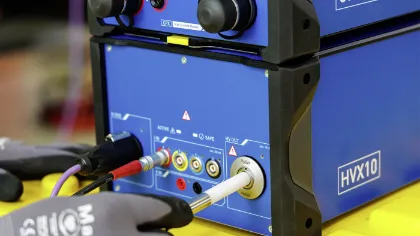

Весом 14,8 кг и оснащенный быстроразъемным соединением Click&Play для подключения к CPX 200, HVX10 является одним из самых портативных источников высоковольтной диагностики на рынке. Легкий, быстрый в настройке, интуитивно понятный в управлении – разработан с учетом реальных условий работы на подстанциях.

HVX10 предоставляет больше диагностической информации за час испытаний, обеспечивая лучшую эргономику при работе в полевых условиях, при этом используя чётко определённое и соответствующее стандартам испытательное напряжение. Для оценки состояния оборудования, проводимой на современных подстанциях, это не компромисс – это более эффективный выбор.

CPX 200 предлагает многофункциональные и специализированные комплекты, адаптированные для каждого уровня.

•
  Прикладные комплекты.

  Для каждого уровня доступны три варианта: силовой трансформатор, измерительный трансформатор и распределительное устройство, что в сумме дает девять вариантов прикладных комплектов. Прикладные комплекты служат в качестве типовых стартовых наборов, идеально подходящих для тех, кто только начинает знакомиться с тестированием на CPX 200 или имеет конкретные, ограниченные потребности в тестировании. Эти комплекты предоставляют основные инструменты и функции, необходимые для измерений в конкретных областях применения. Одним из ключевых преимуществ прикладных комплектов является их расширяемость. По мере роста и изменения потребностей в тестировании в прикладной комплект можно добавлять дополнительные компоненты и функции, что гарантирует выполнение всех требований.

• Многофункциональные комплекты
  Многофункциональные комплекты объединяют все аппаратные и программные возможности каждого прикладного комплекта в единый комплексный комплект для каждого уровня. Типичные комплекты CPX 200, относящиеся к многофункциональной линейке, обеспечивают широкий спектр испытаний.
