Распределительное устройство
Уверенность в каждой поездке: ваше высоковольтное коммутационное оборудование
Автоматические выключатели, заземляющие ножи и разъединители составляют основу надежной Энергосистемы. Профилактическое обслуживание и меры по предотвращению неисправностей позволяют эффективно справляться с воздействием внешних факторов, износом оборудования и эксплуатационными проблемами. Такой подход сводит к минимуму перебои в работе, позволяет избежать крупных отключений и обеспечивает долгосрочную работоспособность и стабильность системы.
Методы испытаний
Диагностические испытания и мониторинг высоковольтных распределительных устройств
От визуальных осмотров до электрических и механических испытаний – проверка высоковольтных распределительных устройств гарантирует их безопасность и надежность. Рекомендуемые нами методы диагностики позволяют получить четкую и достоверную оценку их состояния. Проведение измерений в условиях высокого напряжения требует соблюдения строгих мер безопасности, надлежащего заземления, процедур блокировки и маркировки, а также привлечения квалифицированного персонала.
Статическое сопротивление контактов
Измерение статического сопротивления контактов
Зачем проводить измерения?
В высоковольтных распределительных устройствах измерение статического сопротивления контактов позволяет убедиться, что контакты автоматического выключателя проводят номинальный ток с минимальными потерями. Увеличение сопротивления, вызванное износом поверхности, потерей уплотнения или окислением, приводит к повышению нагрева и может стать причиной выхода оборудования из строя.
Как это работает?

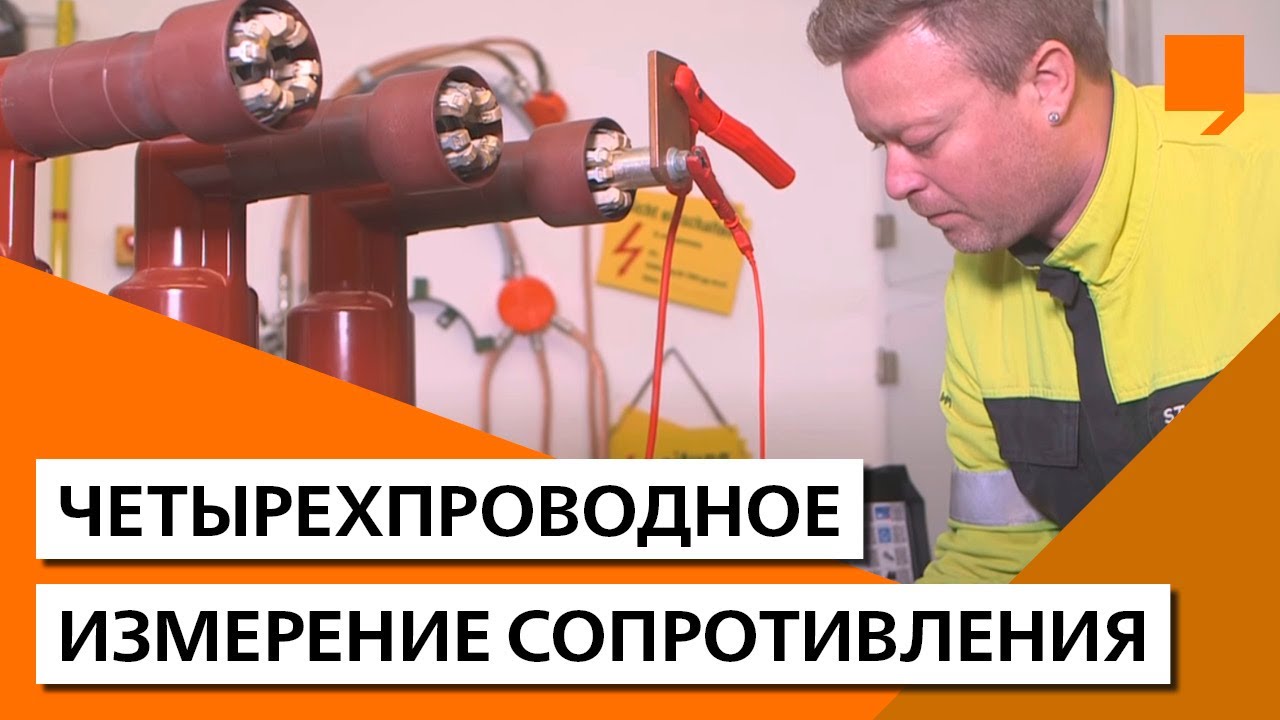

Статическое сопротивление контактов измеряется по четырехпроводной схеме. Два провода подают испытательный ток, а два других измеряют падение напряжения. Такая схема позволяет проводить точные измерения в диапазоне микроом, обычно от 10 до 100 мкОм.
Полезно знать!
- Недостаточное давление на контакты может увеличить сопротивление.
- Метод измерения сопротивления заземленного контакта (GCR) позволяет проводить измерение сопротивления контакта заземленного с обеих сторон газоизолированного распределительного устройства.
Измерение времени
Измерение времени
Зачем проводить измерения?
Высоковольтные коммутационные устройства регулируют поток электрической энергии. Системы защиты энергосистемы могут функционировать надлежащим образом только в том случае, если эти устройства работают в пределах заданных параметров. Если время срабатывания или последовательность операций выходят за пределы установленных значений, это может свидетельствовать о механических или электрических неисправностях в распределительном устройстве. Измерение временных характеристик помогает своевременно выявлять такие отклонения и обеспечивать безопасную и надежную работу оборудования.
Как это работает?
Тестеры времени работы распределительных устройств регистрируют время отключения и включения, синхронизм и последовательность действий во время работы. Современные тестеры времени работы предлагают ряд функций, адаптированных к различным типам распределительных устройств и диагностическим потребностям.
- Время срабатывания главного контакта
- Синхронность контактов
- Дребезг контактов
- Время срабатывания вспомогательных контактов
- Тестирование времени срабатывания со встроенным источником питания
- Время работы при заземлении на обоих концах
- Время работы резисторов предвключения
- Время первого отключения с токовыми клещами
DRM
Измерение динамического сопротивления контактов
Зачем проводить измерения?
Измерение динамического сопротивления контактов (DRM) позволяет выявить износ и изменения состояния основных и дугогасительных контактов во время коммутационных операций. Оно позволяет на ранней стадии обнаружить эрозию, изменения размеров и повреждения контактов без необходимости демонтажа автоматического выключателя.
Когда данные DRM регистрируются при движении контактов, они определяют эффективную длину токопроводящих дугогасительных контактов, что позволяет точно оценить их состояние и выявить неисправности на ранней стадии.
Как это работает?
DRM – это точное четырехпроводное измерение, при котором через контакты подается постоянный ток, а сопротивление измеряется динамически во время операций переключения.
Полезно знать!
- DRM широко используется на выключателях SF₆ для оценки дугогасительных контактов, которые часто изготавливаются из сплава вольфрама и меди и подвергаются эрозии при каждом прерывании.
- CIBANO 500 выполняет измерения DRM с помощью принадлежности CB MC2.
Измерение ёмкости и тангенса дельта
Измерение ёмкости и тангенса дельта
Зачем проводить эти измерения?
Измерения емкости и тангенса дельта позволяют определить реальное состояние изоляции в высоковольтных распределительных устройствах. Изменения емкости могут свидетельствовать об износе изоляции или повреждении конденсаторов выравнивания напряжения. Отслеживание этих показателей во времени помогает планировать техническое обслуживание, проверять качество ремонта и предотвращать непредвиденные простои.
Как это работает?
Специализированные высоковольтные принадлежности измеряют емкость и тангенс дельта. Результаты сравниваются с предыдущими измерениями, техническими характеристиками производителя и отраслевыми рекомендациями. Более высокие значения тангенса дельта обычно указывают на ухудшение состояния изоляции.
Полезно знать!
- В случае оборудования с низкой емкостью, такого как высоковольтные выключатели SF₆, оценка потерь в ваттах часто более значима, чем использование измерений коэффициента мощности, как указано в
стандарте IEEE C57.152.
Измерение тока двигателя
Измерение тока двигателя
Зачем это измерение?
В высоковольтных распределительных устройствах анализ сигнатуры тока двигателя представляет собой неинвазивный метод, позволяющий оценивать форму волны тока двигателя и время его работы с целью выявления отклонений от нормального режима. Анализ пусковых и установившихся токов позволяет на ранней стадии выявлять потенциальные механические или электрические проблемы, что помогает оптимизировать техническое обслуживание и избежать дорогостоящих поломок или простоев.
Как это работает?
В ходе испытания проводится измерение тока двигателя когда он заряжает пружинный механизм или создает гидравлическое или пневматическое давление. Анализ этих токов позволяет выявить проблемы со смазкой в рабочем механизме или электрические неисправности в приводной системе.
Полезно знать!
- В механизмах с пружинным приводом двигатель запускается сразу после операции включения. Тест можно сочетать с измерением времени включения.
- Для выключателей с независимым полюсным управлением внимательно анализируйте пусковой ток двигателя.
- Токовые клещи упрощают тестирование и исключают необходимость переподключения.
Измерение тока катушек
Измерение тока катушек
Зачем проводить измерения?
В высоковольтных автоматических выключателях анализ тока катушек позволяет получить ценную информацию о критически важных операциях включения и отключения. Измерения тока в катушках фиксируют характерные кривые тока в катушках отключения и включения во время работы выключателя, выявляя механические и электрические проблемы, такие как недостаток смазки, неисправности фиксаторов или нестабильность управляющего напряжения, до того как они приведут к реальным сбоям.
Как это работает?
Во время работы регистрируется и отображается во времени ток в катушке отключения или включения. Отклонения от ожидаемой кривой, включая постоянную времени, пропорциональный ток и синхронизацию вспомогательных контактов, указывают на электрические или механические проблемы в рабочем механизме.
Полезно знать!
- Графическое сравнение результатов испытаний делает анализ тенденций быстрым и эффективным.
- Стабильный источник питания обеспечивает повторяемость кривых тока катушки, поскольку колебания напряжения влияют на форму сигнала.
- Современные испытательные системы сочетают анализ тока катушки с измерением времени срабатывания для повышения эффективности.

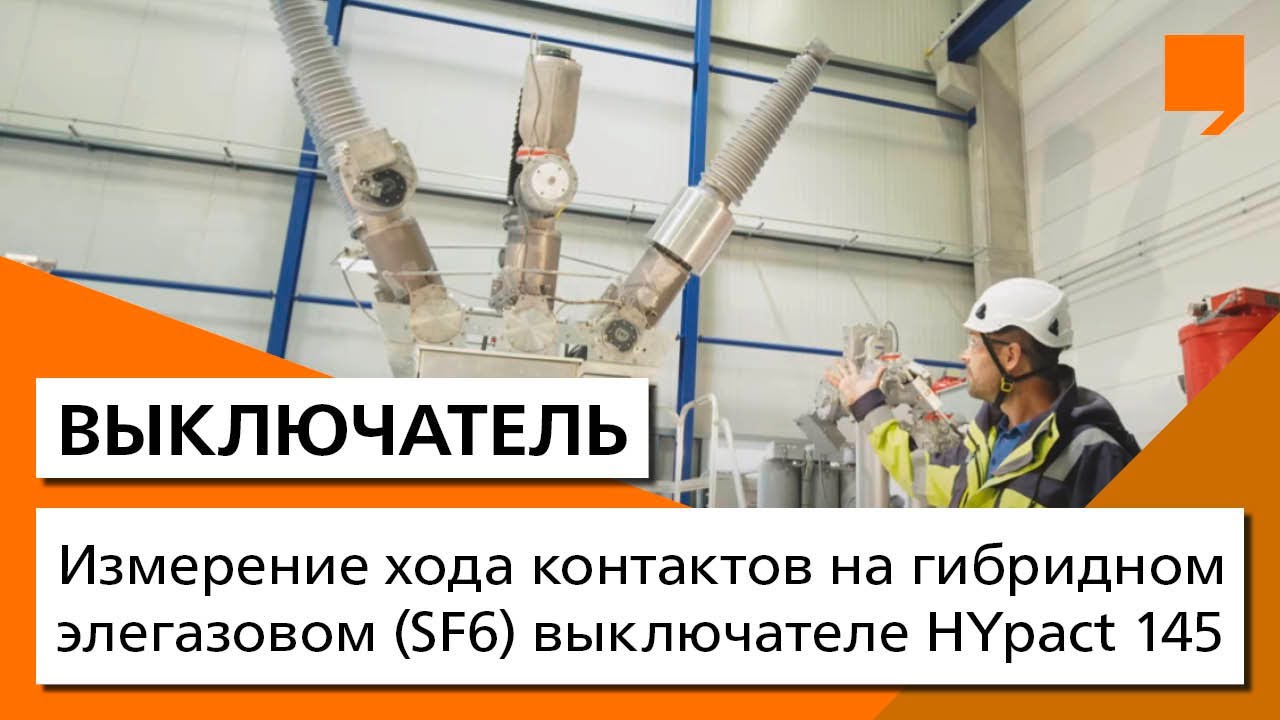

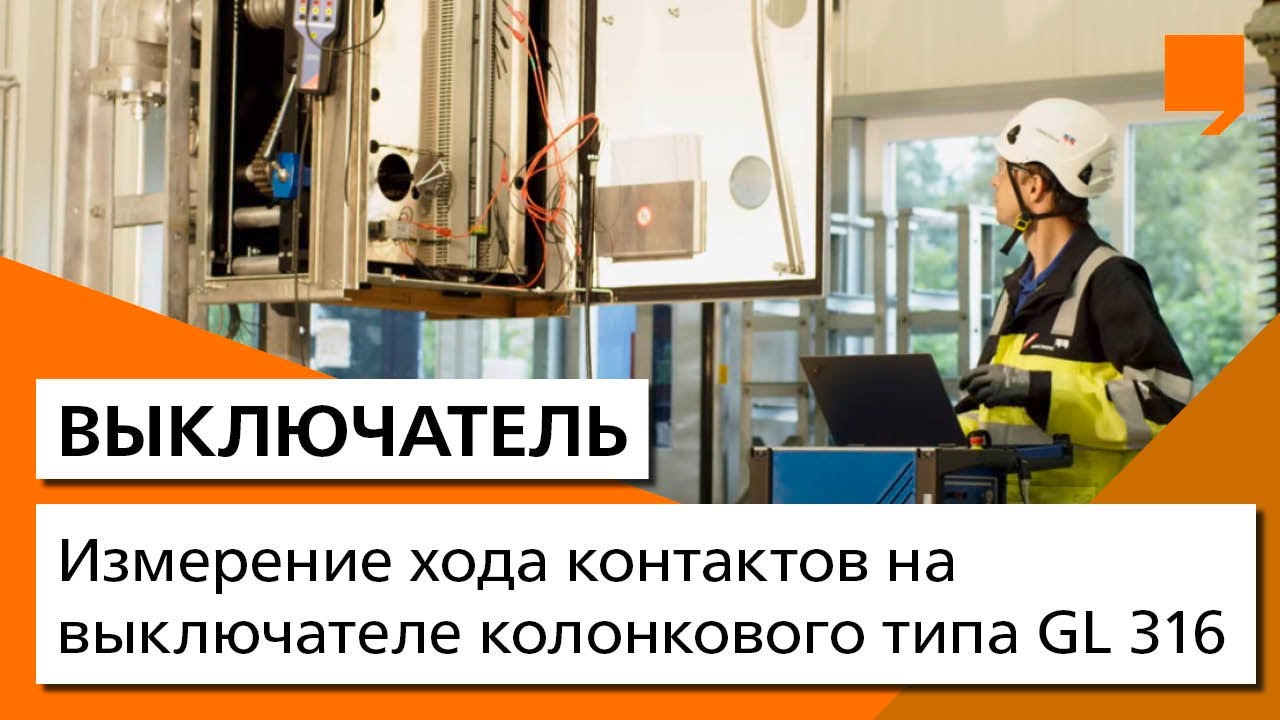

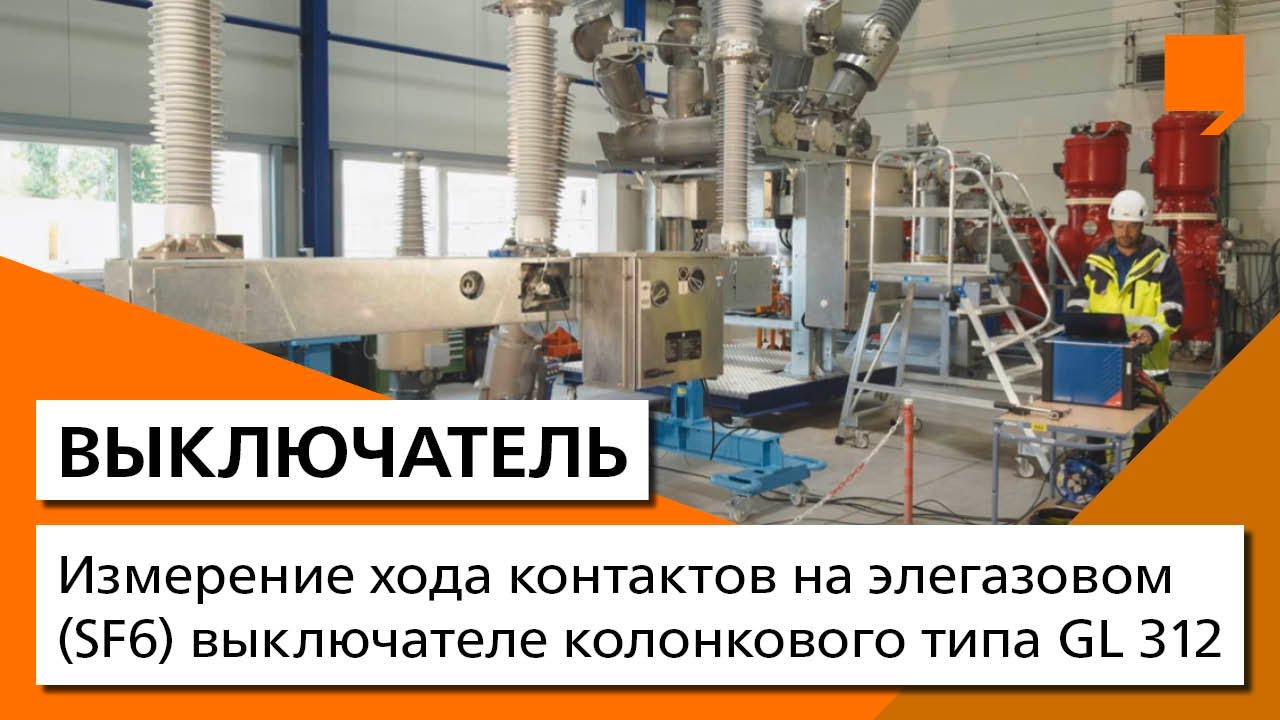

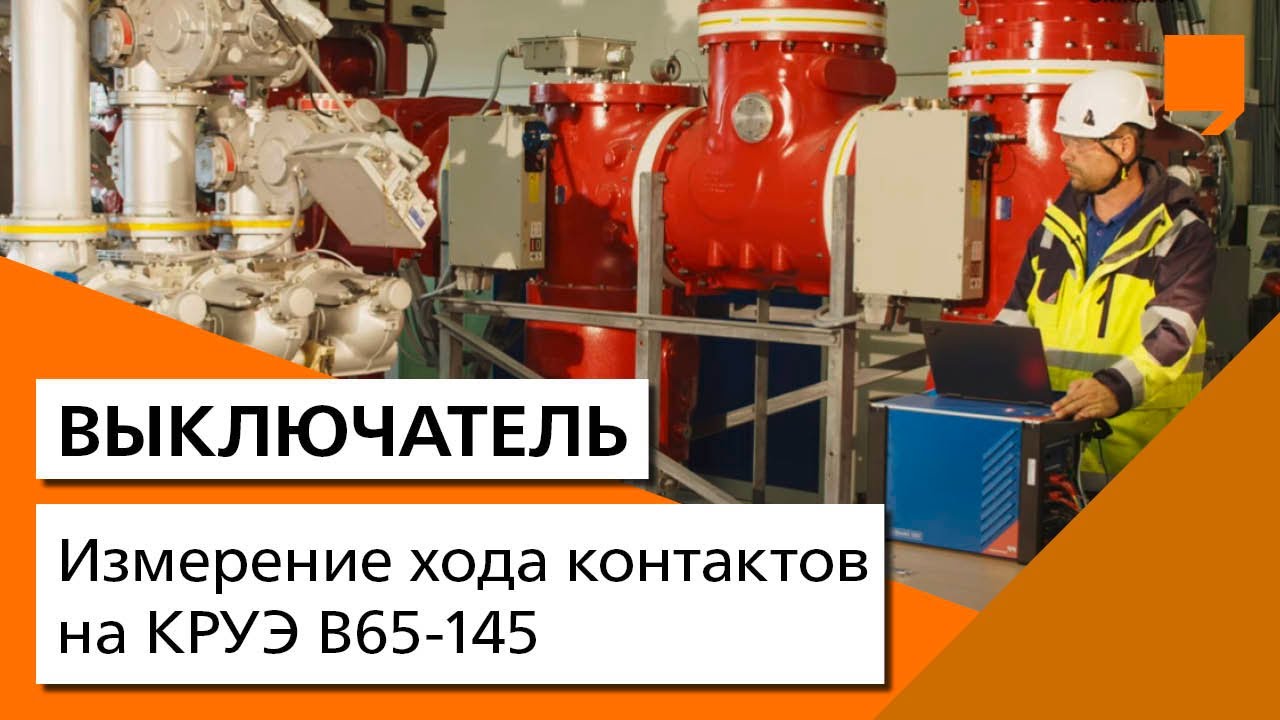

Измерение хода
Измерение хода
Зачем проводить измерения?
В высоковольтных распределительных устройствах измерения хода механизма являются необходимым условием для проверки правильности работы в условиях высоких механических нагрузок. Измерения хода механизма высоковольтных выключателей позволяют оценить эффективность его работы, предоставляя точные данные о времени отключения и включения, ходе контактов и скорости, что гарантирует работу выключателя в пределах установленных норм.
Как это работает?
Линейный или ротационный датчик крепится к приводному механизму для регистрации движения во время работы. В идеале он должен быть установлен в положении заводских испытаний. Если это невозможно, разместите его рядом с главным контактом и сохраняйте это положение для получения повторяемых результатов.
Полезно знать!
- Измерения хода обычно сочетаются с испытаниями по времени срабатывания или динамическому сопротивлению контактов.
- На канале OMICRON в YouTube представлен широкий выбор видеороликов по установке датчиков хода.
Мин. напряжение срабатывания
Минимальное напряжение срабатывания
Зачем проводить эти измерения?
В высоковольтных системах проверка напряжения срабатывания имеет решающее значение для обеспечения надежной работы в различных условиях эксплуатации. Измерение позволяет определить минимальное напряжение, при котором выключатель надежно отключается или включается. Это обеспечивает надежную работу даже в условиях низкого напряжения, снижая риск повреждения оборудования и опасность возникновения дуги. Подтверждение правильной реакции катушки укрепляет целостность системы, обеспечивая безопасную и надежную работу.
Как это работает?
Постепенно увеличивайте напряжение на катушке, одновременно контролируя ток. Запишите минимальное напряжение, при котором срабатывает выключатель, затем повторите испытание для подтверждения точности и тщательно задокументируйте результаты. Необычно высокое напряжение срабатывания может указывать на проблемы в катушке срабатывания, цепях управления или связанных компонентах.
Полезно знать!
- Выберите диапазон испытательного напряжения в соответствии с номинальным напряжением и током выключателя.
- Точная процедура может варьироваться в зависимости от применимых стандартов и нормативных требований.
Срабатывание по минимальному напряжению
Срабатывание по минимальному напряжению
Зачем это измерение?
В высоковольтных системах испытания устройства защиты от пониженного напряжения гарантируют безопасное отключение в критических ситуациях. В распределительных устройствах без резервного источника питания часто используется устройство защиты от пониженного напряжения, которое автоматически отключает выключатель при падении напряжения цепей управления ниже заданного уровня. Тестирование позволяет определить точное напряжение срабатывания катушки, обеспечивая надежную защиту при сбое напряжения питания.
Как это работает?
Сначала отключите и обесточьте систему, затем подайте напряжение на цепи управления, включите выключатель и постепенно снижайте напряжение катушки пониженного напряжения. Когда будет достигнут заданный порог и катушка сработает, зафиксируйте напряжение срабатывания и все соответствующие наблюдения.
Полезно знать!
- Поскольку эта процедура сложна, пошаговое тестирование повышает эффективность и помогает предотвратить ошибки.
ЧР
Частичные разряды и мониторинг
Зачем проводить измерения?
Частичные разряды (ЧР) в высоковольтных газоизолированных распределительных устройствах (GIS) являются ключевым показателем износа изоляции и зарождающихся неисправностей. Такие факторы, как свободные частицы, заусенцы, пустоты или поверхностные разряды могут ускорить старение и привести к серьезным сбоям.
Как это работает?
Онлайн-мониторинг ЧР использует специализированные датчики для обнаружения и анализа сигналов ЧР. Полученные данные помогают точно определить местоположение и степень серьезности дефектов. Кроме того, система выявляет тенденции и запускает сигнализацию в случае превышения пороговых значений. Результаты сравниваются со стандартами и историческими данными для оценки состояния изоляции. Если уровни ЧР слишком высоки, можно инициировать корректирующие действия, такие как ремонт или целевое техническое обслуживание.
Полезно знать!
- В герметично закрытых отсеках GIS с SF₆ встроенные УВЧ-датчики часто являются наиболее эффективным решением для надежного обнаружения ЧР
Измерение статического сопротивления контактов
Зачем проводить измерения?
В высоковольтных распределительных устройствах измерение статического сопротивления контактов позволяет убедиться, что контакты автоматического выключателя проводят номинальный ток с минимальными потерями. Увеличение сопротивления, вызванное износом поверхности, потерей уплотнения или окислением, приводит к повышению нагрева и может стать причиной выхода оборудования из строя.
Как это работает?
Статическое сопротивление контактов измеряется по четырехпроводной схеме. Два провода подают испытательный ток, а два других измеряют падение напряжения. Такая схема позволяет проводить точные измерения в диапазоне микроом, обычно от 10 до 100 мкОм.
Полезно знать!
- Недостаточное давление на контакты может увеличить сопротивление.
- Метод измерения сопротивления заземленного контакта (GCR) позволяет проводить измерение сопротивления контакта заземленного с обеих сторон газоизолированного распределительного устройства.
Измерение времени
Зачем проводить измерения?
Высоковольтные коммутационные устройства регулируют поток электрической энергии. Системы защиты энергосистемы могут функционировать надлежащим образом только в том случае, если эти устройства работают в пределах заданных параметров. Если время срабатывания или последовательность операций выходят за пределы установленных значений, это может свидетельствовать о механических или электрических неисправностях в распределительном устройстве. Измерение временных характеристик помогает своевременно выявлять такие отклонения и обеспечивать безопасную и надежную работу оборудования.
Как это работает?
Тестеры времени работы распределительных устройств регистрируют время отключения и включения, синхронизм и последовательность действий во время работы. Современные тестеры времени работы предлагают ряд функций, адаптированных к различным типам распределительных устройств и диагностическим потребностям.
- Время срабатывания главного контакта
- Синхронность контактов
- Дребезг контактов
- Время срабатывания вспомогательных контактов
- Тестирование времени срабатывания со встроенным источником питания
- Время работы при заземлении на обоих концах
- Время работы резисторов предвключения
- Время первого отключения с токовыми клещами
Измерение динамического сопротивления контактов
Зачем проводить измерения?
Измерение динамического сопротивления контактов (DRM) позволяет выявить износ и изменения состояния основных и дугогасительных контактов во время коммутационных операций. Оно позволяет на ранней стадии обнаружить эрозию, изменения размеров и повреждения контактов без необходимости демонтажа автоматического выключателя.
Когда данные DRM регистрируются при движении контактов, они определяют эффективную длину токопроводящих дугогасительных контактов, что позволяет точно оценить их состояние и выявить неисправности на ранней стадии.
Как это работает?
DRM – это точное четырехпроводное измерение, при котором через контакты подается постоянный ток, а сопротивление измеряется динамически во время операций переключения.
Полезно знать!
- DRM широко используется на выключателях SF₆ для оценки дугогасительных контактов, которые часто изготавливаются из сплава вольфрама и меди и подвергаются эрозии при каждом прерывании.
- CIBANO 500 выполняет измерения DRM с помощью принадлежности CB MC2.
Измерение ёмкости и тангенса дельта
Зачем проводить эти измерения?
Измерения емкости и тангенса дельта позволяют определить реальное состояние изоляции в высоковольтных распределительных устройствах. Изменения емкости могут свидетельствовать об износе изоляции или повреждении конденсаторов выравнивания напряжения. Отслеживание этих показателей во времени помогает планировать техническое обслуживание, проверять качество ремонта и предотвращать непредвиденные простои.
Как это работает?
Специализированные высоковольтные принадлежности измеряют емкость и тангенс дельта. Результаты сравниваются с предыдущими измерениями, техническими характеристиками производителя и отраслевыми рекомендациями. Более высокие значения тангенса дельта обычно указывают на ухудшение состояния изоляции.
Полезно знать!
- В случае оборудования с низкой емкостью, такого как высоковольтные выключатели SF₆, оценка потерь в ваттах часто более значима, чем использование измерений коэффициента мощности, как указано в
стандарте IEEE C57.152.
Измерение тока двигателя
Зачем это измерение?
В высоковольтных распределительных устройствах анализ сигнатуры тока двигателя представляет собой неинвазивный метод, позволяющий оценивать форму волны тока двигателя и время его работы с целью выявления отклонений от нормального режима. Анализ пусковых и установившихся токов позволяет на ранней стадии выявлять потенциальные механические или электрические проблемы, что помогает оптимизировать техническое обслуживание и избежать дорогостоящих поломок или простоев.
Как это работает?
В ходе испытания проводится измерение тока двигателя когда он заряжает пружинный механизм или создает гидравлическое или пневматическое давление. Анализ этих токов позволяет выявить проблемы со смазкой в рабочем механизме или электрические неисправности в приводной системе.
Полезно знать!
- В механизмах с пружинным приводом двигатель запускается сразу после операции включения. Тест можно сочетать с измерением времени включения.
- Для выключателей с независимым полюсным управлением внимательно анализируйте пусковой ток двигателя.
- Токовые клещи упрощают тестирование и исключают необходимость переподключения.
Измерение тока катушек
Зачем проводить измерения?
В высоковольтных автоматических выключателях анализ тока катушек позволяет получить ценную информацию о критически важных операциях включения и отключения. Измерения тока в катушках фиксируют характерные кривые тока в катушках отключения и включения во время работы выключателя, выявляя механические и электрические проблемы, такие как недостаток смазки, неисправности фиксаторов или нестабильность управляющего напряжения, до того как они приведут к реальным сбоям.
Как это работает?
Во время работы регистрируется и отображается во времени ток в катушке отключения или включения. Отклонения от ожидаемой кривой, включая постоянную времени, пропорциональный ток и синхронизацию вспомогательных контактов, указывают на электрические или механические проблемы в рабочем механизме.
Полезно знать!
- Графическое сравнение результатов испытаний делает анализ тенденций быстрым и эффективным.
- Стабильный источник питания обеспечивает повторяемость кривых тока катушки, поскольку колебания напряжения влияют на форму сигнала.
- Современные испытательные системы сочетают анализ тока катушки с измерением времени срабатывания для повышения эффективности.
Измерение хода
Зачем проводить измерения?
В высоковольтных распределительных устройствах измерения хода механизма являются необходимым условием для проверки правильности работы в условиях высоких механических нагрузок. Измерения хода механизма высоковольтных выключателей позволяют оценить эффективность его работы, предоставляя точные данные о времени отключения и включения, ходе контактов и скорости, что гарантирует работу выключателя в пределах установленных норм.
Как это работает?
Линейный или ротационный датчик крепится к приводному механизму для регистрации движения во время работы. В идеале он должен быть установлен в положении заводских испытаний. Если это невозможно, разместите его рядом с главным контактом и сохраняйте это положение для получения повторяемых результатов.
Полезно знать!
- Измерения хода обычно сочетаются с испытаниями по времени срабатывания или динамическому сопротивлению контактов.
- На канале OMICRON в YouTube представлен широкий выбор видеороликов по установке датчиков хода.
Минимальное напряжение срабатывания
Зачем проводить эти измерения?
В высоковольтных системах проверка напряжения срабатывания имеет решающее значение для обеспечения надежной работы в различных условиях эксплуатации. Измерение позволяет определить минимальное напряжение, при котором выключатель надежно отключается или включается. Это обеспечивает надежную работу даже в условиях низкого напряжения, снижая риск повреждения оборудования и опасность возникновения дуги. Подтверждение правильной реакции катушки укрепляет целостность системы, обеспечивая безопасную и надежную работу.
Как это работает?
Постепенно увеличивайте напряжение на катушке, одновременно контролируя ток. Запишите минимальное напряжение, при котором срабатывает выключатель, затем повторите испытание для подтверждения точности и тщательно задокументируйте результаты. Необычно высокое напряжение срабатывания может указывать на проблемы в катушке срабатывания, цепях управления или связанных компонентах.
Полезно знать!
- Выберите диапазон испытательного напряжения в соответствии с номинальным напряжением и током выключателя.
- Точная процедура может варьироваться в зависимости от применимых стандартов и нормативных требований.
Срабатывание по минимальному напряжению
Зачем это измерение?
В высоковольтных системах испытания устройства защиты от пониженного напряжения гарантируют безопасное отключение в критических ситуациях. В распределительных устройствах без резервного источника питания часто используется устройство защиты от пониженного напряжения, которое автоматически отключает выключатель при падении напряжения цепей управления ниже заданного уровня. Тестирование позволяет определить точное напряжение срабатывания катушки, обеспечивая надежную защиту при сбое напряжения питания.
Как это работает?
Сначала отключите и обесточьте систему, затем подайте напряжение на цепи управления, включите выключатель и постепенно снижайте напряжение катушки пониженного напряжения. Когда будет достигнут заданный порог и катушка сработает, зафиксируйте напряжение срабатывания и все соответствующие наблюдения.
Полезно знать!
- Поскольку эта процедура сложна, пошаговое тестирование повышает эффективность и помогает предотвратить ошибки.
Частичные разряды и мониторинг
Зачем проводить измерения?
Частичные разряды (ЧР) в высоковольтных газоизолированных распределительных устройствах (GIS) являются ключевым показателем износа изоляции и зарождающихся неисправностей. Такие факторы, как свободные частицы, заусенцы, пустоты или поверхностные разряды могут ускорить старение и привести к серьезным сбоям.
Как это работает?
Онлайн-мониторинг ЧР использует специализированные датчики для обнаружения и анализа сигналов ЧР. Полученные данные помогают точно определить местоположение и степень серьезности дефектов. Кроме того, система выявляет тенденции и запускает сигнализацию в случае превышения пороговых значений. Результаты сравниваются со стандартами и историческими данными для оценки состояния изоляции. Если уровни ЧР слишком высоки, можно инициировать корректирующие действия, такие как ремонт или целевое техническое обслуживание.
Полезно знать!
- В герметично закрытых отсеках GIS с SF₆ встроенные УВЧ-датчики часто являются наиболее эффективным решением для надежного обнаружения ЧР
Рекомендуемые решения
Найдите подходящее решение для вашей задачи

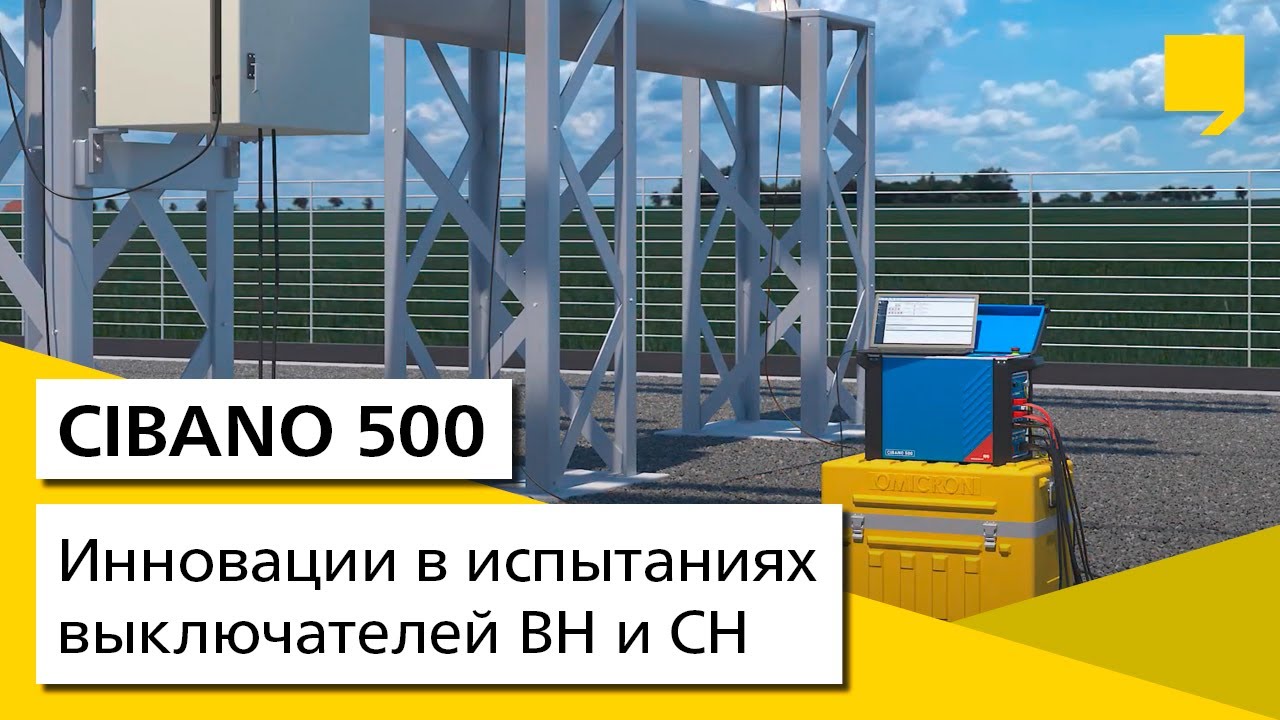

Испытания выключателей ВН с нашим экспертом CIBANO 500
CIBANO 500 – это наше специализированное устройство для испытаний выключателей, обеспечивающее пошаговую поддержку для бесперебойного рабочего процесса.
- Статическое сопротивление контактов до 200 А DC
- Измерение времени
- Динамическое сопротивление контактов
- Ток двигателя
- Ток катушек
- Осциллографирование хода
- Минимальное напряжение срабатывания
- Срабатывание при пониженном напряжении
- Пошаговый рабочий процесс с Primary Test Manager
Испытания распредустройств ВН с нашим универсальным многофункциональным CPX 200
Мощный, компактный и легкий – наш новый прибор для тестирования первичного оборудования CPX 200 готов помочь вам в повседневных испытаниях.
- Статическое сопротивление контактов до 1 000 А DC
- Измерение времени
- Измерение емкости и тангенса угла
- Ток двигателя
- Ток катушек
- Управляемые рабочие процессы с помощью программного обеспечения CPXpert и TouchControl
Испытания и мониторинг GIS ВН с MPD 800
MPD 800 – это портативная универсальная многоканальная система измерения частичных разрядов, идеально подходящая для выявления отклонений на ранней стадии.
- В соответствии с IEC 60270
- Высокочастотный трансформатор тока (HFCT)
Испытания и мониторинг GIS ВН
UHF 800 – это наша специализированная система для измерения ЧР в диапазоне УВЧ.
- Сверхвысокая частота (UHF)
Испытания и мониторинг GIS ВН с PARADIMO 100
PARADIMO 100 предназначен для непрерывного мониторинга и записи тренда частичных разрядов.
- Сверхвысокая частота (СВЧ)
Испытания выключателей ВН с COMPANO 100
COMPANO 100 – это легкий многофункциональный измерительный прибор с питанием от аккумулятора, готовый помочь Вам при испытаниях распределительных устройств.
- Статическое сопротивление контактов до 100 А DC
- Измерение времени
- Ток двигателя
Испытания выключателей ВН с CMC 500
CMC 500 – это модульный многофазный прибор для испытаний реле защиты и пуско-наладочных работ, позволяющий проводить различные виды испытаний распредустройств.
- Измерение времени
- Ток двигателя
- Ток катушек
- Минимальное напряжение срабатывания
- Срабатывание при пониженном напряжении
Оптимизируйте процесс испытания с помощью решений, разработанных для экономии времени, обеспечения максимальной безопасности и извлечения максимальной пользы из результатов. CIBANO 500 станет вашим экспертом, а CPX 200 – универсальным помощником для работы с широким спектром коммутационных устройств, который упростит ваши повседневные задачи. MPD 800, UHF 800 и PARADIMO 100 обеспечивают глубокий анализ данных при мониторинге современных газоизолированных систем (GIS).
Andreas Nenning
Менеджер по продукту
Создано для защиты: надежность распределительных устройств среднего напряжения
Оборудование распределительных устройств является основой стабильной и надежной Энергосистемы. Применение стратегий проактивного обслуживания и профилактического технического обслуживания позволяет контролировать влияние условий окружающей среды, износа компонентов и эксплуатационных нагрузок. Это сокращает количество перебоев в подаче электроэнергии, предотвращает крупные аварии и обеспечивает устойчивую надежность и производительность системы.
Методы испытаний
Диагностические испытания распределительных устройств среднего напряжения
От визуальных осмотров до электрических и механических испытаний – проверка распределительных устройств среднего напряжения гарантирует их безопасность и надежность. Рекомендуемые нами методы диагностики позволяют получить четкую и достоверную оценку состояния различных компонентов выключателей среднего напряжения.
Статическое сопротивление контактов
Измерение статического сопротивления контактов
Зачем проводить измерения?
В распредустройствах среднего напряжения измерение сопротивления контактов способствует стабильной работе и помогает предотвратить локальный перегрев. Статическое измерение сопротивления контактов гарантирует, что контакты выключателя проводят номинальный ток с минимальными потерями. Увеличение сопротивления, вызванное износом поверхности, потерей давления или окислением, приводит к усилению нагрева и может стать причиной выхода оборудования из строя.
Как это работает?
Статическое сопротивление контактов измеряется по четырехпроводной схеме. Два провода подают испытательный ток, а два других измеряют падение напряжения. Такая схема позволяет проводить точные измерения в диапазоне микроом, обычно от 10 до 100 мкОм.
Полезно знать!
- Недостаточное давление на контакты может увеличить сопротивление.
- Подача более высоких токов, вплоть до номинальных, могут быть полезны для открытых распредустройств, чтобы пробить оксидную пленку.
Измерение времени
Измерение времени
Зачем проводить измерения?
Высоковольтные коммутационные устройства регулируют поток электрической энергии. Системы защиты энергосистемы могут функционировать надлежащим образом только в том случае, если эти устройства работают в пределах заданных параметров. Если время срабатывания или последовательность операций выходят за пределы установленных значений, это может свидетельствовать о механических или электрических неисправностях в распределительном устройстве. Измерение временных характеристик помогает своевременно выявлять такие отклонения и обеспечивать безопасную и надежную работу оборудования.
Как это работает?
Тестеры времени работы распределительных устройств регистрируют время отключения и включения, синхронизм и последовательность действий во время работы. Современные тестеры времени работы предлагают ряд функций, адаптированных к различным типам распределительных устройств и диагностическим потребностям.
- Время срабатывания главного контакта
- Синхронность контактов
- Дребезг контактов
- Время срабатывания вспомогательных контактов
- Тестирование времени срабатывания со встроенным источником питания
- С системой обнаружения напряжения (VDS)
- Тестирование в эксплуатации с помощью токовых клещей
Измерение тока в катушке
Измерение тока катушек
Зачем проводить измерения?
В распределительных устройствах среднего напряжения измерения тока в катушках способствуют проведению плановой диагностики и обеспечению надежной работы. Эти измерения фиксируют характерные особенности тока в катушках отключения и включения во время работы выключателя, выявляя механические и электрические проблемы, такие как недостаток смазки, неисправности фиксаторов или нестабильное управляющее напряжение, до того как они приведут к реальным неисправностям.
Как это работает?
Во время работы регистрируется и отображается во времени ток в катушке отключения или включения. Отклонения от ожидаемой кривой, включая постоянную времени, пропорциональный ток и синхронизацию вспомогательных контактов, указывают на электрические или механические проблемы в рабочем механизме.
Полезно знать!
- Графическое сравнение результатов испытаний делает анализ тенденций быстрым и эффективным.
- Стабильный источник питания обеспечивает повторяемость кривых тока катушки, поскольку колебания напряжения влияют на форму сигнала.
- Современные испытательные системы сочетают анализ тока катушки с измерением времени срабатывания для повышения эффективности.
Измерение тока двигателя
Измерение тока двигателя
Зачем это измерение?
В распределительных устройствах среднего напряжения измерение тока двигателя помогает выявлять механический износ в процессе текущей эксплуатации. Анализ сигнатур тока двигателя – это неинвазивный метод, позволяющий оценивать форму сигнала тока двигателя и время его работы с целью выявления отклонений от нормального поведения. Анализ пусковых и установившихся токов позволяет на ранней стадии выявлять потенциальные механические или электрические проблемы, что помогает оптимизировать техническое обслуживание и избежать дорогостоящих поломок или простоев.
Как это работает?
В ходе испытания проводится измерение тока двигателя когда он заряжает пружинный механизм или создает гидравлическое или пневматическое давление. Анализ этих токов позволяет выявить проблемы со смазкой в рабочем механизме или электрические неисправности в приводной системе.
Полезно знать!
- Используйте точный регулируемый источник питания для точного сравнения «отпечатков» при минимальном, номинальном и максимальном напряжении.
- Совместите испытание с измерением времени срабатывания, так как двигатель запускается сразу после включения.
- Токовые клещи упрощают тестирование и устраняют необходимость в переподключении.
Измерение хода
Измерение хода
Зачем проводить измерения?
В распределительных устройствах среднего напряжения измерения хода обеспечивают надлежащую механическую работоспособность в типичных условиях эксплуатации. Измерения хода выключателей среднего напряжения позволяют оценить работоспособность привода, предоставляя точные данные о времени отключения и включения, ходе контактов и скорости, что гарантирует работу выключателя в пределах установленных норм.
Как это работает?
Линейный или ротационный датчик крепится к приводному механизму для регистрации движения во время работы. В идеале он должен быть установлен в положении заводских испытаний. Если это невозможно, разместите его рядом с главным контактом и сохраняйте это положение для получения повторяемых результатов.
Полезно знать!
- Осциллографирование хода обычно сочетают с измерениями времени.
- На YouTube-канале OMICRON представлен широкий выбор видеороликов по установке датчиков движения.
Минимальное напряжение срабатывания
Минимальное напряжение срабатывания
Зачем проводить эти измерения?
В системах среднего напряжения испытание на минимальное напряжение срабатывания обеспечивает надежную работу в стандартных условиях электросети. Измерение позволяет определить минимальное напряжение, при котором выключатель надежно отключается или включается. Это обеспечивает надежную работу даже в условиях низкого напряжения, снижая риск повреждения оборудования и опасность возникновения дуги. Подтверждение правильной реакции катушки укрепляет целостность системы, обеспечивая безопасную и надежную работу.
Как это работает?
Постепенно увеличивайте напряжение на катушке, одновременно контролируя ток. Запишите минимальное напряжение, при котором срабатывает выключатель, затем повторите испытание для подтверждения точности и тщательно задокументируйте результаты. Необычно высокое напряжение срабатывания может указывать на проблемы в катушке срабатывания, управляющей проводке или связанных компонентах.
Полезно знать!
- Выберите диапазон испытательного напряжения в соответствии с номинальным напряжением выключателя.
- Точная процедура может варьироваться в зависимости от применимых стандартов и нормативных требований.
Срабатывание по минимальному напряжению
Срабатывание по минимальному напряжению
Зачем проводить измерения?
В системах среднего напряжения измерения устройства защиты от пониженного напряжения обеспечивают надежную защиту в распределительных сетях. В распределительных устройствах без резервного источника питания часто используется устройство защиты от пониженного напряжения, которое автоматически отключает выключатель при падении напряжения цепей управления ниже заданного уровня. Тестирование позволяет определить точное напряжение срабатывания катушки, обеспечивая надежную защиту при сбое напряжения питания.
Как это работает?
Сначала отключите и обесточьте систему, затем подайте напряжение на цепи управления, включите выключатель и постепенно снижайте напряжение катушки пониженного напряжения. Когда будет достигнут заданный порог и катушка сработает, запишите напряжение срабатывания и все соответствующие наблюдения.
Полезно знать!
- Поскольку эта процедура сложна, пошаговое тестирование повышает эффективность и помогает предотвратить ошибки.
Испытание максимального тока
Испытание максимального тока
Зачем это измерение?
Защита максимального тока на выключателях реализуются на подстанциях без опертока. Они срабатывают по току отключающего трансформатора, обычно 0,5, 1 или 5 А AC, через реле токовой защиты с дешунтированием. В случае неисправности выключатель отключается и изолирует поврежденный участок сети.
Как это работает?
Тест испытание максимального тока определяет величину тока, при котором выключатель срабатывает, предоставляя важную информацию о характеристиках срабатывания.
Полезно знать!
- Пакет CIBANO 500 для среднего напряжения включает в себя тесты с управляемым испытанием срабатывания по минимальному напряжению и испытания максимального тока, использующие встроенный источник питания для генерации линейных изменений напряжения или тока.
Измерение времени задержки
Измерение времени задержки
Зачем это измерять?
Современные подстанции используют цифровые каналы связи для обмена данными измерений и управляющими командами. В ходе пуско-наладки проверка правильности конфигурации и монтажа имеет решающее значение для обеспечения надежной работы.
Как это работает?
Измерения времени задержки оценивают интервал между командой отключения по стандарту IEC 61850 (GOOSE) и фактическим размыканием контактов первичной цепи. Результаты сравниваются с техническими характеристиками производителя или требованиями к координации, и любые отклонения фиксируются.
Полезно знать!
- Запланируйте тестирование на этапе проектирования интеллектуальной подстанции и предусмотрите специальные тестовые порты для сетевых коммутаторов.
ЧР
Измерение частичных разрядов
Зачем проводить измерения?
Частичные разряды (ЧР) свидетельствуют о дефектах изоляции, таких как пустоты или слабые места, которые могут привести к преждевременному выходу из строя распределительных устройств среднего напряжения. Измерение ЧР помогает своевременно выявлять и локализовать эти проблемы, что позволяет скорректировать планы технического обслуживания и предотвратить дорогостоящие простои.
Как это работает?
Измерения ЧР можно проводить в автономном режиме с приложенным испытательным напряжением или в режиме реального времени с помощью установленных датчиков без отключения оборудования. Система обнаруживает и количественно оценивает сигналы разряда для оценки состояния изоляции и выявления потенциальных дефектов.
- Измерение в соответствии с IEC 60270
- Обнаружение с помощью системы обнаружения напряжения (VDS)
- Обнаружение в муфтах кабеля
- Обнаружение переходного напряжения заземления (TEV)
Полезно знать!
- Измерение частичных разрядов на распределительных устройствах среднего напряжения помогает оценить качество изоляции и выявить потенциальные проблемы.
- Для получения точных результатов требуются экспертные знания и специализированное оборудование.
Измерение статического сопротивления контактов
Зачем проводить измерения?
В распредустройствах среднего напряжения измерение сопротивления контактов способствует стабильной работе и помогает предотвратить локальный перегрев. Статическое измерение сопротивления контактов гарантирует, что контакты выключателя проводят номинальный ток с минимальными потерями. Увеличение сопротивления, вызванное износом поверхности, потерей давления или окислением, приводит к усилению нагрева и может стать причиной выхода оборудования из строя.
Как это работает?
Статическое сопротивление контактов измеряется по четырехпроводной схеме. Два провода подают испытательный ток, а два других измеряют падение напряжения. Такая схема позволяет проводить точные измерения в диапазоне микроом, обычно от 10 до 100 мкОм.
Полезно знать!
- Недостаточное давление на контакты может увеличить сопротивление.
- Подача более высоких токов, вплоть до номинальных, могут быть полезны для открытых распредустройств, чтобы пробить оксидную пленку.
Измерение времени
Зачем проводить измерения?
Высоковольтные коммутационные устройства регулируют поток электрической энергии. Системы защиты энергосистемы могут функционировать надлежащим образом только в том случае, если эти устройства работают в пределах заданных параметров. Если время срабатывания или последовательность операций выходят за пределы установленных значений, это может свидетельствовать о механических или электрических неисправностях в распределительном устройстве. Измерение временных характеристик помогает своевременно выявлять такие отклонения и обеспечивать безопасную и надежную работу оборудования.
Как это работает?
Тестеры времени работы распределительных устройств регистрируют время отключения и включения, синхронизм и последовательность действий во время работы. Современные тестеры времени работы предлагают ряд функций, адаптированных к различным типам распределительных устройств и диагностическим потребностям.
- Время срабатывания главного контакта
- Синхронность контактов
- Дребезг контактов
- Время срабатывания вспомогательных контактов
- Тестирование времени срабатывания со встроенным источником питания
- С системой обнаружения напряжения (VDS)
- Тестирование в эксплуатации с помощью токовых клещей
Измерение тока катушек
Зачем проводить измерения?
В распределительных устройствах среднего напряжения измерения тока в катушках способствуют проведению плановой диагностики и обеспечению надежной работы. Эти измерения фиксируют характерные особенности тока в катушках отключения и включения во время работы выключателя, выявляя механические и электрические проблемы, такие как недостаток смазки, неисправности фиксаторов или нестабильное управляющее напряжение, до того как они приведут к реальным неисправностям.
Как это работает?
Во время работы регистрируется и отображается во времени ток в катушке отключения или включения. Отклонения от ожидаемой кривой, включая постоянную времени, пропорциональный ток и синхронизацию вспомогательных контактов, указывают на электрические или механические проблемы в рабочем механизме.
Полезно знать!
- Графическое сравнение результатов испытаний делает анализ тенденций быстрым и эффективным.
- Стабильный источник питания обеспечивает повторяемость кривых тока катушки, поскольку колебания напряжения влияют на форму сигнала.
- Современные испытательные системы сочетают анализ тока катушки с измерением времени срабатывания для повышения эффективности.
Измерение тока двигателя
Зачем это измерение?
В распределительных устройствах среднего напряжения измерение тока двигателя помогает выявлять механический износ в процессе текущей эксплуатации. Анализ сигнатур тока двигателя – это неинвазивный метод, позволяющий оценивать форму сигнала тока двигателя и время его работы с целью выявления отклонений от нормального поведения. Анализ пусковых и установившихся токов позволяет на ранней стадии выявлять потенциальные механические или электрические проблемы, что помогает оптимизировать техническое обслуживание и избежать дорогостоящих поломок или простоев.
Как это работает?
В ходе испытания проводится измерение тока двигателя когда он заряжает пружинный механизм или создает гидравлическое или пневматическое давление. Анализ этих токов позволяет выявить проблемы со смазкой в рабочем механизме или электрические неисправности в приводной системе.
Полезно знать!
- Используйте точный регулируемый источник питания для точного сравнения «отпечатков» при минимальном, номинальном и максимальном напряжении.
- Совместите испытание с измерением времени срабатывания, так как двигатель запускается сразу после включения.
- Токовые клещи упрощают тестирование и устраняют необходимость в переподключении.
Измерение хода
Зачем проводить измерения?
В распределительных устройствах среднего напряжения измерения хода обеспечивают надлежащую механическую работоспособность в типичных условиях эксплуатации. Измерения хода выключателей среднего напряжения позволяют оценить работоспособность привода, предоставляя точные данные о времени отключения и включения, ходе контактов и скорости, что гарантирует работу выключателя в пределах установленных норм.
Как это работает?
Линейный или ротационный датчик крепится к приводному механизму для регистрации движения во время работы. В идеале он должен быть установлен в положении заводских испытаний. Если это невозможно, разместите его рядом с главным контактом и сохраняйте это положение для получения повторяемых результатов.
Полезно знать!
- Осциллографирование хода обычно сочетают с измерениями времени.
- На YouTube-канале OMICRON представлен широкий выбор видеороликов по установке датчиков движения.
Минимальное напряжение срабатывания
Зачем проводить эти измерения?
В системах среднего напряжения испытание на минимальное напряжение срабатывания обеспечивает надежную работу в стандартных условиях электросети. Измерение позволяет определить минимальное напряжение, при котором выключатель надежно отключается или включается. Это обеспечивает надежную работу даже в условиях низкого напряжения, снижая риск повреждения оборудования и опасность возникновения дуги. Подтверждение правильной реакции катушки укрепляет целостность системы, обеспечивая безопасную и надежную работу.
Как это работает?
Постепенно увеличивайте напряжение на катушке, одновременно контролируя ток. Запишите минимальное напряжение, при котором срабатывает выключатель, затем повторите испытание для подтверждения точности и тщательно задокументируйте результаты. Необычно высокое напряжение срабатывания может указывать на проблемы в катушке срабатывания, управляющей проводке или связанных компонентах.
Полезно знать!
- Выберите диапазон испытательного напряжения в соответствии с номинальным напряжением выключателя.
- Точная процедура может варьироваться в зависимости от применимых стандартов и нормативных требований.
Срабатывание по минимальному напряжению
Зачем проводить измерения?
В системах среднего напряжения измерения устройства защиты от пониженного напряжения обеспечивают надежную защиту в распределительных сетях. В распределительных устройствах без резервного источника питания часто используется устройство защиты от пониженного напряжения, которое автоматически отключает выключатель при падении напряжения цепей управления ниже заданного уровня. Тестирование позволяет определить точное напряжение срабатывания катушки, обеспечивая надежную защиту при сбое напряжения питания.
Как это работает?
Сначала отключите и обесточьте систему, затем подайте напряжение на цепи управления, включите выключатель и постепенно снижайте напряжение катушки пониженного напряжения. Когда будет достигнут заданный порог и катушка сработает, запишите напряжение срабатывания и все соответствующие наблюдения.
Полезно знать!
- Поскольку эта процедура сложна, пошаговое тестирование повышает эффективность и помогает предотвратить ошибки.
Испытание максимального тока
Зачем это измерение?
Защита максимального тока на выключателях реализуются на подстанциях без опертока. Они срабатывают по току отключающего трансформатора, обычно 0,5, 1 или 5 А AC, через реле токовой защиты с дешунтированием. В случае неисправности выключатель отключается и изолирует поврежденный участок сети.
Как это работает?
Тест испытание максимального тока определяет величину тока, при котором выключатель срабатывает, предоставляя важную информацию о характеристиках срабатывания.
Полезно знать!
- Пакет CIBANO 500 для среднего напряжения включает в себя тесты с управляемым испытанием срабатывания по минимальному напряжению и испытания максимального тока, использующие встроенный источник питания для генерации линейных изменений напряжения или тока.
Измерение времени задержки
Зачем это измерять?
Современные подстанции используют цифровые каналы связи для обмена данными измерений и управляющими командами. В ходе пуско-наладки проверка правильности конфигурации и монтажа имеет решающее значение для обеспечения надежной работы.
Как это работает?
Измерения времени задержки оценивают интервал между командой отключения по стандарту IEC 61850 (GOOSE) и фактическим размыканием контактов первичной цепи. Результаты сравниваются с техническими характеристиками производителя или требованиями к координации, и любые отклонения фиксируются.
Полезно знать!
- Запланируйте тестирование на этапе проектирования интеллектуальной подстанции и предусмотрите специальные тестовые порты для сетевых коммутаторов.
Измерение частичных разрядов
Зачем проводить измерения?
Частичные разряды (ЧР) свидетельствуют о дефектах изоляции, таких как пустоты или слабые места, которые могут привести к преждевременному выходу из строя распределительных устройств среднего напряжения. Измерение ЧР помогает своевременно выявлять и локализовать эти проблемы, что позволяет скорректировать планы технического обслуживания и предотвратить дорогостоящие простои.
Как это работает?
Измерения ЧР можно проводить в автономном режиме с приложенным испытательным напряжением или в режиме реального времени с помощью установленных датчиков без отключения оборудования. Система обнаруживает и количественно оценивает сигналы разряда для оценки состояния изоляции и выявления потенциальных дефектов.
- Измерение в соответствии с IEC 60270
- Обнаружение с помощью системы обнаружения напряжения (VDS)
- Обнаружение в муфтах кабеля
- Обнаружение переходного напряжения заземления (TEV)
Полезно знать!
- Измерение частичных разрядов на распределительных устройствах среднего напряжения помогает оценить качество изоляции и выявить потенциальные проблемы.
- Для получения точных результатов требуются экспертные знания и специализированное оборудование.
Найдите подходящее решение для вашей задачи
Испытания выключателей СН с нашим экспертом CIBANO 500
CIBANO 500 – это наше специализированное устройство для испытаний выключателей, обеспечивающее пошаговую поддержку для бесперебойного рабочего процесса.
- Cтатическое сопротивление контактов до 200 А DC
- Измерение времени
- Ток катушек
- Ток двигателя
- Измерение хода
- Минимальное напряжение срабатывания
- Срабатывание при пониженном напряжении
- Испытание максимального тока
- Пошаговый рабочий процесс с Primary Test Manager
Испытания распредустройств СН с нашим универсальным многофункциональным CPX 200
Мощный, компактный и легкий – наш новый прибор для тестирования первичного оборудования CPX 200 готов помочь Вам в повседневных испытаниях.
- Статическое сопротивление контактов до 1 000 А DC
- Измерение времени
- Ток катушек
- Тока двигателя
- Управляемые рабочие процессы с помощью программного обеспечения CPXpert и TouchControl
Испытания и мониторинг распредустройств СН с MPD 800
MPD 800 – это портативная универсальная многоканальная система измерения частичных разрядов, идеально подходящая для выявления отклонений на ранней стадии.
- В соответствии с IEC 60270
- Переходное напряжение на заземлении (TEV)
- Высокочастотный трансформатор тока (HFCT)
- Система обнаружения напряжения (VDS)
Испытания распредустройств СН с COMPANO 100
COMPANO 100 – это легкий многофункциональный измерительный прибор с питанием от аккумулятора, предназначенный для тестирования распределительных устройств.
- Cтатическое сопротивление контактов до 100 А DC
- Измерение времени
- Ток двигателя
Испытания распредустройств СН с CMC 500
CMC 500 – это модульный многофазный прибор для испытаний реле защиты и пуско-наладочных работ, позволяющий проводить различные виды испытаний распредустройств.
- Измерение времени
- Ток катушек
- Ток двигателя
- Минимальное напряжение срабатывания
- Срабатывание при пониженном напряжении
- Испытание максимального тока
- Измерение времени задержки
Повысьте эффективность, усильте безопасность и раскройте весь потенциал результатов испытаний с помощью наших мощных решений. CIBANO 500 предлагает специализированные знания, а CPX 200 – скорость и гибкость. MPD 800 обеспечивает необходимые и надежные диагностические возможности для оценки состояния распределительных устройств среднего напряжения.
Andreas Nenning
Менеджер по продукту
Схожие товары
Аналитика
Связанные видео
Какие устройства предлагает OMICRON для испытаний выключателей низкого, среднего и высокого напряжения?
- Специалистам по выключателям мы предлагаем CIBANO 500.
- Для общего тестирования оборудования мы рекомендуем CPX 200.
- Для испытаний на частичные разряды специалистам рекомендуется использовать MPD 800, а для непрерывного мониторинга ВВ GIS систем – PARADIMO 100.
- Для комбинирования испытаний коммутационных устройств с испытаниями реле защиты мы рекомендуем использовать CMC 500 для расширенных испытаний и COMPANO 100 для базовых испытаний.
Можно ли проводить испытания GIS с заземлением на обоих концах с использованием оборудования OMICRON?
CIBANO 500 использует метод измерения по току (CSM) для определения временных характеристик и метод измерения сопротивления заземленного контакта (GCR) для измерения сопротивления контактов в газоизолированных распределительных устройствах (GIS) с заземлением на обоих концах.
Предлагает ли OMICRON адаптеры для измерения хода выключателей?
Мы предлагаем вращающиеся переходники для универсальных систем измерения линейного хода различной длины.
Для каких выключателей/приводов OMICRON поставляет датчики хода?
Мы поставляем адаптеры для следующих типов выключателей:
- Siemens SPS/3AP до 145 кВ и 3AP > 145 кВ, линейный датчик для выключателей с графитовыми соплами
- ABB HPL/LTB > 145 кВ, привод HMB 4/8
- Alstom/GE: GL > 72,5 кВ, HYpact
Есть ли у компании OMICRON рекомендации по установке датчиков хода на конкретные типы выключателей?
На нашем канале YouTube вы найдете обширную подборку видеороликов по установке датчиков хода.
Какие измерения можно проводить на распределительных устройствах с помощью оборудования OMICRON?
Диагностические тесты:
- Переходное сопротивление контакта
- Измерение времени
- Динамическое сопротивление контакта
- Измерение емкости и тангенса угла
- Измерение тока двигателя
- Измерение тока катушек
- Измерения хода
- Минимальное напряжение срабатывания
- Испытание на срабатывание при пониженном напряжении
- Испытание максимального тока
- Измерение времени задержки
Мониторинг:
- Частичные разряды (PD) в соответствии с IEC 60270
- Мониторинг УВЧ (UHF) частичных разрядов
- Испытание на ЧР с использованием высокочастотного трансформатора тока (ВЧТТ)
- Частичные разряды с помощью системы обнаружения напряжения (VTS)
- Измерение частичных разрядов с помощью переходного напряжения заземления (TEV)
Необходимо ли проводить измерения хода на выключателях среднего напряжения?
Его рекомендуется использовать в выключателях, когда механическая тяга подвергается воздействию неблагоприятных условий эксплуатации или выключатель находится в критически важных точках электросети.
Как часто необходимо проводить измерения выключателей?
Приемочные испытания на заводе и пуско-наладочные испытания на объекте проводятся с периодичностью от одного раза в год до полного отсутствия, в зависимости от стратегии технического обслуживания.
Как можно улучшить результаты измерений контактного сопротивления?
При определенных условиях увеличение испытательного тока может повысить точность измерений сопротивления контактов. К таким условиям может относиться окисление контактов под воздействием окружающей среды.
Ищете руководство по этой теме?
