TESTRANO 600

Трехфазная испытательная система для комплексного тестирования силовых трансформаторов

Мощное и компактное решение

TESTRANO 600 — первая в мире портативная трехфазная испытательная система, которая позволяет проводить все стандартные электрические испытания одно- и трехфазных силовых трансформаторов как при плановой диагностике на месте эксплуатации, так и при заводских приемочных испытаниях.

TESTRANO 600 дает возможность провести целый ряд испытаний на силовых трансформаторах без переподключения проводов. По сравнению со стандартными однофазными испытательными комплектами, TESTRANO 600 втрое сокращает время выполнения испытаний.

Упрощение и ускорение испытаний

Безопасность прежде всего!
Главный принцип TESTRANO 600 — «безопасность прежде всего». Отвечая высочайшим отраслевым стандартам безопасности установка оснащена кнопкой аварийного останова, световыми индикаторами «Безопасно» и «Предупреждение», а также дополнительными средствами обеспечения безопасности.
Трехфазные испытания
TESTRANO 600 запитывает одновременно три фазы, что позволяет выполнять синхронное испытание всех трех фаз, например, коэффициента трансформации с линейным напряжением 400 В или сопротивления обмоток при 33 A. В конечном счете это дает возможность обойтись без повторного подключения и обеспечивает сокращение продолжительности испытания.
Интуитивно понятное подключение
TESTRANO 600 имеет специальные соединители, а также цветовую маркировку на боковой панели и кабелях. Это обеспечивает безопасность и надежность измерений, а также практически исключает возможность неправильного подключения.
Активный разряд
Функция активного разряда автоматически разряжает обмотку за считанные секунды, например, после измерения сопротивления. Это обеспечивает высокий уровень безопасности во время испытаний и позволяет сократить продолжительность тестирования.

Единая система для проведения множества испытаний

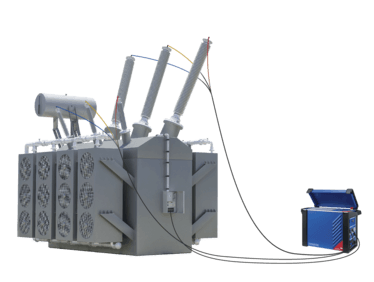

Для проведения всех стандартных испытаний с помощью системы TESTRANO 600 достаточно подключить всего три кабеля.

  • Коэффициент трансформации
  • Сопротивление обмотки постоянному току
  • Динамическое сопротивление
  • Размагничивание
  • Измерение полного сопротивления КЗ / реактивного сопротивления утечки
  • Частотная характеристика потерь рассеяния
  • Сканирование РПН / динамическое сопротивление (DRM)
  • Проверка группы соединений
  • Испытание «Охлаждение»
  • Потери мощности при низком напряжении
  •

Для измерения коэффициента мощности / тангенса угла диэлектрических потерь, емкости обмоток и тока намагничивания систему TESTRANO 600 можно дополнить блоком CP TD12/15.

Боковая панель и кабели системы TESTRANO 600 имеют интуитивно понятную цветовую маркировку, что облегчает подключение, обеспечивают безопасность испытаний и точность результатов.

Используя TESTRANO 600 в сочетании с блоком CP TD12/15, можно легко тестировать ёмкость / тангенс угла диэлектрических потерь. Оба компонента можно установить на тележку, чтобы обеспечить удобство транспортировки и проведения испытаний на месте эксплуатации.

Портативный TESTRANO 600 содержит все необходимые компоненты в одном блоке. Компактные размеры и небольшой вес (20 кг) обеспечивают удобную транспортировку.

Основные особенности

  • Трехфазная система для испытания силовых трансформаторов
  • Высокая выходная мощность: 3 х 33 A DC или 400 В AC
  • Общая схема подключения для различных испытаний
  • Возможность выполнять испытания втрое быстрее
  • Общая масса 20 кг — идеально для испытаний на месте эксплуатации
  •

А вы знали о нашем Комплекте для проверки Силовых Трансформаторов?

Универсальное решение для всесторонней диагностики состояния силовых трансформаторов.
Включает ПО Primary Test Manager™ и различные испытательные установки OMICRON.

Дополнительные сведения

Решение для:

Разнообразные способы эксплуатации

Управлять TESTRANO 600 можно несколькими способами. Например, с помощью встроенного сенсорного экрана с диагональю 10,6 дюйма и поддержкой интеллектуального ПО TESTRANO TouchControl или путем выполнения пошаговых инструкций с ПО Primary Test Manager™ (PTM), установленным на ноутбуке. Приложение PTMate представляет собой мобильный помощник для PTM и помогает Вам при испытаниях на месте эксплуатации с помощью вашего смартфона.
