VOTANO 100

Испытание, калибровка и оценка состояния трансформаторов напряжения

Комплексные испытания индуктивных и емкостных трансформаторов напряжения

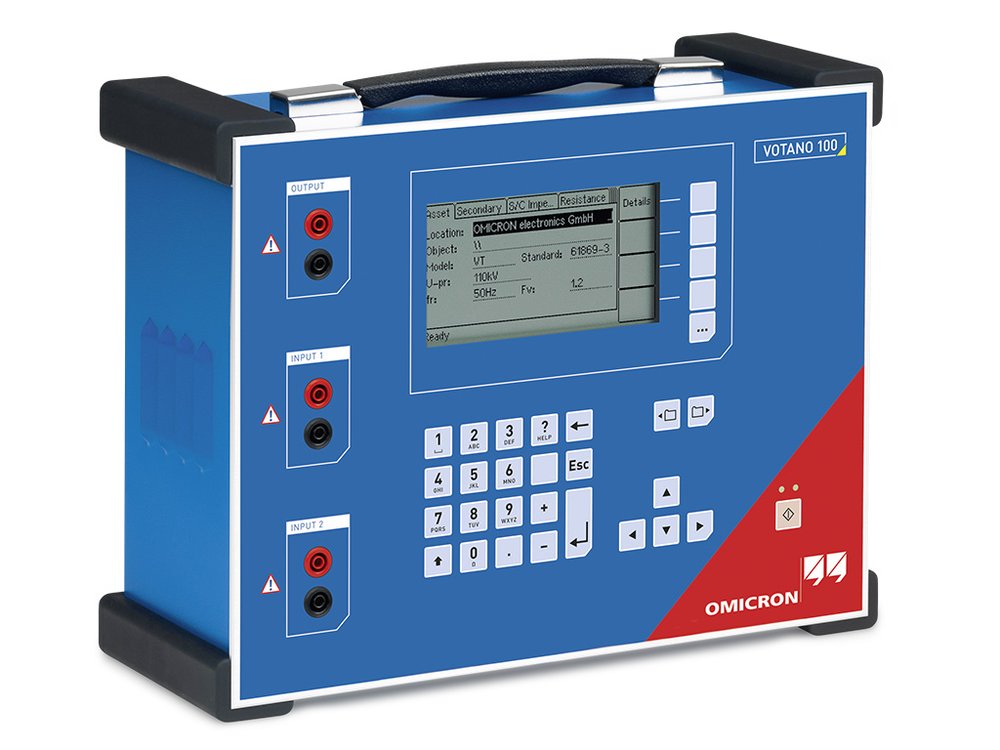

VOTANO 100 является первым портативным устройством (15 кг), которое обеспечивает высокоточное испытание трансформаторов напряжения. Это позволяет использовать VOTANO 100 не только для определения электрических характеристик, но и для калибровки ТН и проверки его класса.

Устройство предназначено для быстрого испытания индуктивных трансформаторов напряжения (ТН) и емкостных трансформаторов напряжения (ЕТН) с целью контроля, учета и обеспечения надлежащей защиты.
Благодаря облегченной конструкции устройство идеально подходит для проведения производственных испытаний и выполнения калибровочных работ в электрических сетях энергосистем. VOTANO 100 можно использовать на промышленных предприятиях и в исследовательских или испытательных лабораториях.

Усилитель напряжения VBO2 подаёт испытательное напряжения при измерении коэффициента трансформации. Встроенный коммутатор обеспечивает автоматические переключения во время испытаний.


Принцип работы VOTANO 100

  • Использование надежного модельно-ориентированного метода испытаний
  • Подобная методика применяется в CT Analyzer от OMICRON
  • Подача маломощных испытательных сигналов на вторичную обмотку ТН/ЕТН
  • Определение параметров эквивалентной схемы цепи ТН/ЕТН
  • Определение всех важных параметров работы ТН/ЕТН
  • Отображение всех важных параметров работы ТН/ЕТН и его точности при разных токах и нагрузках при нагруженных и ненагруженных вторичных обмотках
  • Оценка ТН/ЕТН в соответствии с выбранным стандартом
  •

Основные особенности

Проведение испытания трансформаторов напряжения (ТН/ЕТН)

  • Проверка электрических характеристик ТН и ЕТН
  • Проверка состояния ТН и ЕТН
  • Общая оценка состояния ЕТН
  • Проведение ряда измерений, например, коэффициента, фазы, полярности, показателя емкости
  •

Кроме того, с целью проверки точности и калибровки трансформатора (ТН/ЕТН) можно проводить следующие процедуры:

  • Проверка класса точности на соответствие стандартам IEEE и IEC
  • Испытание ТН/ЕТН при номинальном напряжении и при значениях коэффициента напряжения до 1,9
  • Оценка класса
  • Класс точности составляет до 0.1 для ТН и 0.2 для ЕТН
  •
