DANEO 400
Medir tanto las señales convencionales como los mensajes en la red de comunicación.
Utilizar varios equipos de prueba DANEO 400 sincronizados en el tiempo como sistema de medición y registro de fallas.
Configure condiciones del trigger flexibles para registrar eventos de falla. El DANEO 400 puede funcionar de manera autónoma y rearmarse para detectar nuevos eventos.
Verifique el tráfico del bus de proceso IEC 61850 y pruebe las redes de comunicación eficientemente.
Compara las señales de entrada analógicas con las señales de salida de Sampled Values.
Mediciones híbridas para subestaciones digitales
El DANEO 400 es un equipo de prueba ligero y portátil diseñado para realizar la medición y detección de fallas en sistemas de protección, automatización y control (PAC).
Registra y analiza señales convencionales como: voltajes, corrientes y señales binarias de estados cableadas, así como el tráfico de la red de comunicación. La combinación de ambos ámbitos en un solo equipo de prueba proporciona una visión sincronizada del comportamiento del sistema. Esto permite realizar pruebas confiables, verificar la comunicación del bus de proceso IEC 61850 y la resolución de problemas de toda la subestación eficientemente.
El equipo de prueba se configura y opera con el software DANEO Control para PC.
Dónde se utiliza este producto
Especificaciones técnicas

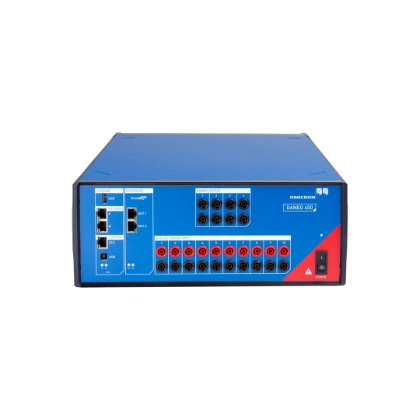

Conozca el DANEO 400
Interfaz de almacenamiento masivo
Interfaces de red
Interfaces de control
Interfaces de extensión
4 salidas binarias
10 entradas analógicas/binarias

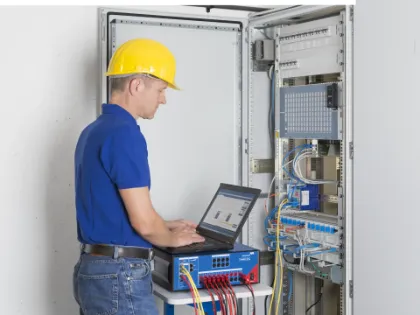

Beneficios
Características principales del DANEO 400
- Medición híbrida para señales analógicas, binarias y tráfico de red.
- Registro distribuido con múltiples dispositivos sincronizados en el tiempo.
- Verificación de la comunicación del bus de proceso IEC 61850 basada en información del lenguaje de configuración de subestaciones (SCL).
- Observación de valores de medición en vivo y mensajes IEC 61850.
- Análisis sofisticado y alineado en el tiempo de señales y tráfico.
- Mediciones de retardo de propagación, p. ej., para GOOSE y Sampled Values en una red local o entre subestaciones.
- Operación desatendida en instalaciones semipermanentes o permanentes.
- Descripción general de las fuentes de tiempo IEEE 1588.
- Supervisión específica del tráfico de red para la resolución de problemas con eventos esporádicos.
- Documentación de los resultados de las pruebas.
Productos relacionados
Vídeos relacionados
Energy Talks
Episodios de podcast relacionados
OMICRON Academy
Cursos relacionados
- Les fondamentaux de la norme CEI 61850, application et test dans les postes numériquesClassroom Training+2 fechas disponiblesPlazas disponibles
- 3 días
- Francia (Training Center Cergy-Pontoise)
- DANEO 400, ISIO 200, IEDScout, StationScout
- Francés
- CEI 61850 – Test et concept d'ingénierie des systèmes dans les postes numériquesClassroom Training+2 fechas disponiblesQuedan pocas plazas
- 2 días
- En línea, Francia (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, Test Universe, RelaySimTest, DANEO 400, MBX, VBX
- Francés
- IEC 61850 Podstawy, aplikacje i testowanie w stacji cyfrowejClassroom Training+1 fecha disponiblePlazas disponibles
- 2 días
- Polonia (Training Center Sosnowiec)
- ISIO 200, IEDScout, DANEO 400, StationScout, CMC 850, CMC 430, CMC 310, CMC 500
- Polaco
- IEC 61850 – Systemkonfiguration und Prüfen in digitalen SchaltanlagenClassroom TrainingPlazas disponibles
- 3 días
- Alemania (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, Test Universe, RelaySimTest, DANEO 400, VBX, MBX, CMC 850, CMC 430, CMC 310, CMC 500
- Alemán
¿Qué función desempeña exactamente el DANEO 400 en una subestación?
El DANEO 400 registra y analiza señales convencionales (corrientes, tensiones, E/S binarias) y el tráfico de la red IEC 61850. Esto le ayuda a verificar que las señales físicas y la comunicación digital estén correctamente coordinadas, especialmente durante la puesta en servicio o la resolución de problemas.
¿Para qué aplicaciones es adecuado el DANEO 400?
DANEO 400 se utiliza a lo largo de todo el ciclo de vida de los sistemas de protección, automatización y control (PAC), incluidas
- pruebas de aceptación en fábrica (FAT),
- pruebas de aceptación en el sitio (SAT),
- puesta en servicio,
- supervisión,
- registro de fallas,
- evaluación del rendimiento de la red y
- resolución de problemas de los sistemas de subestaciones.
¿Necesito varios equipos de prueba o basta con un DANEO 400?
Un solo DANEO 400 es suficiente para realizar mediciones locales, pero muchos clientes instalan varios equipos de prueba sincronizados en cada subestación para obtener una visión de los eventos alineados en el tiempo desde diferentes ubicaciones. Esto es especialmente útil a la hora de diagnosticar malas operaciones de la protección o retrasos en la comunicación de la red.
¿Cómo puedo configurar y controlar el DANEO 400?
Puede configurar y controlar el DANEO 400 mediante el paquete de software DANEO Control para PC, que permite gestionar uno o varios equipos de prueba. Este software permite la observación en vivo y el análisis detallado de los datos registrados.
¿Qué señales y fuentes de datos puedo conectar al DANEO 400?
El DANEO 400 admite:
- Voltajes y corrientes secundarias de los circuitos de protección.
- Señales binarias de estados cableadas.
- Sampled Values y GOOSE IEC 61850, incluido el tráfico general de red.
Esta combinación le permite analizar tanto las partes convencionales como las digitales de una subestación moderna.
¿Cómo funciona el DANEO 400 con las redes IEC 61850?
Verifica la comunicación del bus de proceso IEC 61850 basándose en los archivos del lenguaje de configuración de subestaciones (SCL), comprueba la presencia de mensajes GOOSE y de Sampled Values, detecta anomalías en el tráfico y registra los eventos. De este modo, se garantiza que los dispositivos electrónicos inteligentes (IEDs) se comunican correctamente de acuerdo con su configuración.
