RelaySimTest

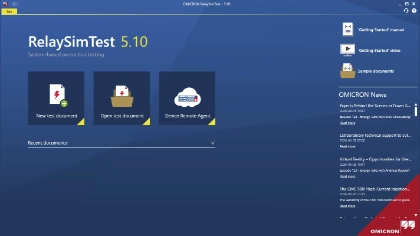

Una vez completada la instalación de RelaySimTest, encontrará varias opciones en la página de inicio que le ayudan a empezar. Un manual de Primeros pasos y un video muestran los primeros pasos y ofrecen una excelente visión general del software. Además, una colección de documentos de muestra proporciona planes de prueba estructurados con los resultados de los relés probados. También puede encontrar notas de aplicación para diversas aplicaciones de prueba en la biblioteca de conocimientos de nuestro Customer Portal.

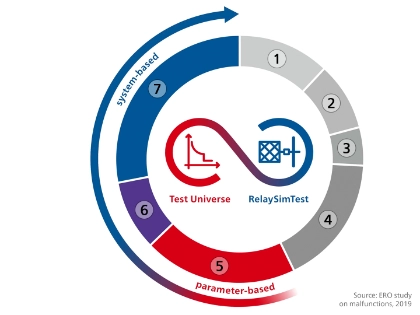

Ambos paquetes de software aportan un gran valor a sus necesidades de pruebas. La principal diferencia radica en sus enfoques de prueba.

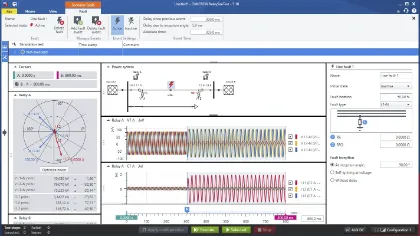

• RelaySimTest es ideal para pruebas de protección basadas en el sistema. Simula condiciones de red y fallas realistas que validan el comportamiento general del sistema de protección, incluyendo problemas de lógica, diseño y comunicación que son más difíciles de detectar con métodos convencionales.
• Test Universe es ideal para pruebas de protección basadas en los ajustes con planes de prueba automatizados reutilizables, informes estructurados y módulos de prueba dedicados. Es la opción adecuada cuando desea estandarizar las pruebas y crear flujos de trabajo con repetibilidad.

Obtenga más información sobre los enfoques basados en el sistema y en los ajustes aquí:

• Relé de protección
• Para un análisis más profundo de su sistema de protección


RelaySimTest ofrece diferentes opciones para interactuar con otras herramientas. Una opción es importar directamente las mediciones del CT Analyzer con un archivo .xml. Otras posibilidades incluyen importar los datos del sistema eléctrico desde ASPEN OneLiner o hojas de cálculo de Excel. Al importar desde Excel, puede definir todos los datos en un formato de tabla conveniente, por ejemplo, para una base de datos de cables.

Sí, si combina RelaySimTest con el accesorio TWX1, podrá probar localizadores de falla y funciones de protección mediante la funcionalidad de onda viajera. También puede escoger una configuración de prueba distribuida con inyección de onda viajera. Para más información, visite la página de aplicaciones: Relés de protección.

RelaySimTest le permite simular TCs como transformadores ideales con una relación de transformación especificada, o como TC reales con simulación de saturación. Puede editar todos los datos necesarios para simular las curvas de magnetización de cada TC.

Sí, el modo ferroviario de RelaySimTest le permite modelar y simular el comportamiento de los sistemas de alimentación eléctrica ferroviarios más comunes. Puede seleccionar alimentaciones de dos fases o de una sola fase abriendo la plantilla de OMICRON «Protección general/Sistemas ferroviarios de dos fases».

Póngase en contacto con nosotros directamente y le ayudaremos a encontrar la opción de licencia más adecuada a sus necesidades.
CONTACTE CON OMICRON AHORA

Las pruebas de extremo a extremo se realizan mediante la inyección de señales de prueba desde diferentes ubicaciones. RelaySimTest puede probar todos los extremos de línea simultáneamente usando simulaciones realistas y sincronizadas en el tiempo, lo que garantiza que todo el esquema de protección funcione correctamente.

RelaySimTest modela los transformadores de desplazamiento de fase (PSTs) utilizando un modelo de transformador de devanado abierto. Este enfoque representa con precisión el desplazamiento del ángulo de fase y su impacto en la corriente y la tensión en cada terminal. Como resultado, los relés experimentan condiciones de funcionamiento realistas durante las pruebas basadas en simulación, lo que garantiza que la protección direccional, de distancia y diferencial en redes que incluyen PST se verifiquen confiablemente.

Sí. RelaySimTest le permite deshacer las acciones recientes en el Editor del Sistema Eléctrico. Esto le permite revertir fácilmente los cambios y seguir creando su configuración de prueba con confianza y experimentación sin riesgos.
