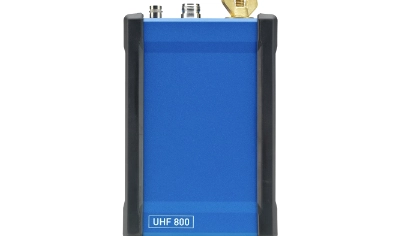

UHF 800
Rango de medición de 100 a 2000 MHz.
Sistema síncrono de un solo canal a multicanal.
Cables de fibra óptica para un aislamiento galvánico total.
Evita que el ruido externo enmascare los defectos
El UHF 800 es un sistema portátil y modular para la medición y el análisis de descargas parciales (DP) no convencionales con alta sensibilidad. Mientras que las mediciones estándar según la norma IEC 60270 pueden verse afectadas por el ruido del entorno, como las señales de radar o de telefonía móvil, el UHF 800 supera estos retos. Al centrarse en los componentes de alta frecuencia de los pulsos de DP internos, garantiza una relación señal-ruido óptima para realizar pruebas en línea y fuera de línea confiables en entornos exigentes.
Razones para elegir UHF 800
El UHF 800 ofrece una solución versátil para la prueba de descargas parciales (DP) de alta sensibilidad en entornos ruidosos. Al combinar la escalabilidad modular con un filtrado avanzado y la seguridad de la fibra óptica, garantiza una prueba de descargas parciales precisa y sin interferencias.
Relación señal-ruido (SNR) superior
Al realizar mediciones en el rango de 100 a 2000 MHz, el sistema evita las interferencias habituales de baja frecuencia, lo que permite obtener datos más limpios y fiables.
Evaluación del espectro y ancho de banda ajustable
Analice al instante el entorno de frecuencias para identificar la ventana de medición óptima y ajuste con precisión los filtros para evitar señales locales específicas de radio o de telefonía celular.
Escalabilidad modular y síncrona
Amplíe fácilmente su sistema de un solo canal a uno sincrónico multicanal. Las unidades se conectan en cadena mediante cables de fibra óptica a una unidad de control principal (MCU2) para lograr una cobertura completa. Combinación perfecta con el MPD 800 en una sola configuración y un solo soporte de software para la combinación de métodos estándar (IEC 60270) y mediciones no convencionales de PD en UHF.
Aislamiento seguro por fibra óptica

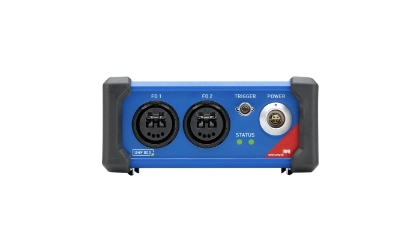

Los canales de entrada de fibra óptica con aislamiento galvánico proporcionan una barrera de seguridad completa entre el objeto de prueba de alta tensión y el operador. Este diseño elimina los bucles de tierra y minimiza las interferencias eléctricas, maximizando así la seguridad operativa y protegiendo al personal contra los peligros de la alta tensión.
Software MPD Suite flexible
Incluye funciones que ahorran tiempo, como el registro y la reproducción de mediciones de PD, perfiles de prueba personalizables y la generación de informes a medida.
Detección precisa de DPs

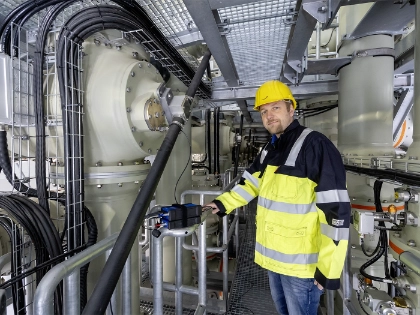

El UHF 800 ofrece una detección de defectos de alta sensibilidad para subestaciones tipo GIS, transformadores y accesorios de cable, lo que garantiza un diagnóstico confiable, incluso en subestaciones y laboratorios propensos a las interferencias.
Aplicaciones relacionadas
Dónde se utiliza este producto
Conozca la banda UHF 800
- Rango de frecuencias: 100 MHz a 2.000 MHz

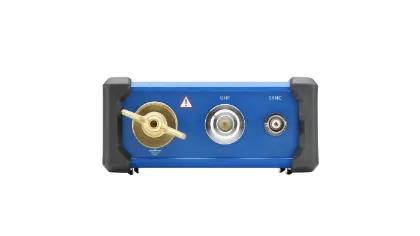

- Canal de entrada: Entrada PD UHF (50 ohmios)
- Sincronización de tensión de prueba/red: Entrada de tensión de alta impedância o desacoplamiento altamente sensible de la entrada de DP UHF.
- Ancho de banda: Modos de banda ancha (2 GHz), media (80 MHz) o banda estrecha (hasta 1 MHz)
- Alimentación: Alimentación por batería (hasta 12 horas mediante RBP1)
Selección de una solución adecuada para la medición y el análisis de la desviación
| Característica | UHF 800 | MPD 800 |
| Frecuencia principal | 100 MHz – 2 GHz | 6 kHz – 35 MHz |
| Tipo estándar | Recomendación del CIGRE en los folletos técnicos 444, 654 y 861 | IEC / IEEE / CISPR |
| Ideal para | Pruebas de GIS in situ o situaciones de ruido extremo | Uso general, precisión y medición conforme a las normas |
| Aislamiento | Fibra óptica | Fibra óptica |

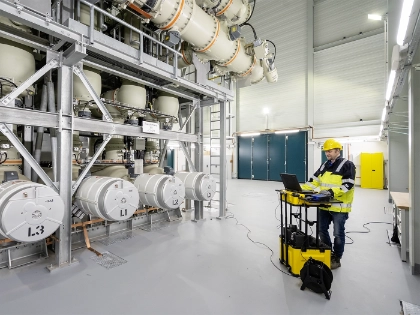

Diagnóstico combinado
El UHF 800 puede utilizarse como un sistema independiente o integrarse perfectamente con el MPD 800 para ofrecer un enfoque de diagnóstico multiespectral de «doble verificación»:
- Interfaz unificada: Ambos sistemas se controlan mediante el mismo software MPD Suite, que muestra datos convencionales y de UHF en una sola pantalla.
- Verificación cruzada: utilice el MPD 800 para mediciones que cumplen con los estándares (baja frecuencia), mientras que el UHF 800 proporciona una confirmación de alta sensibilidad (alta frecuencia) inmune al ruido externo. Esto une la experiencia del banco de pruebas con el enfoque in situ.
Productos relacionados
Vídeos relacionados
OMICRON Academy
Cursos relacionados
¿Por qué las mediciones en UHF para activos GIS y GIL son superiores?
Las carcasas GIS actúan como guías de ondas, lo que permite que las señales UHF recorran distancias dentro del equipo hasta llegar a los sensores UHF preinstalados. La carcasa metálica bloquea el ruido externo, y la cobertura definida de los sensores da como resultado una sensibilidad mucho mayor que la de los métodos convencionales en entornos ruidosos.
¿De qué manera el rango de 100 MHz a 2 GHz mejora las pruebas in situ?
Muchas fuentes de ruido, como el efecto corona, los radares y las señales de telefonía móvil, se producen en frecuencias bajas o en bandas de frecuencia estrechas. Las mediciones en este rango de alta frecuencia o en rangos de frecuencia específicos ofrecen una relación señal-ruido excepcional, lo que garantiza una detección por detección de fase (PD) sensible, incluso en entornos industriales ruidosos.
¿Puede el UHF 800 detectar defectos de aislamiento muy pequeños?
Sí, el modo de banda media funciona como un convertidor de frecuencia sintonizable con un detector de 80 MHz, lo que permite aislar e identificar defectos extremadamente pequeños al evitar interferencias locales específicas.
¿Cumple la banda UHF 800 con las normas internacionales de sensibilidad?
El UHF 800 es compatible con el Folleto 654 del CIGRE, «Guía de aplicación para la verificación de la sensibilidad», lo que garantiza que sus procedimientos de prueba cumplan con las recomendaciones reconocidas a nivel mundial.
¿Cómo pueden ayudarme las funciones «Evaluación del espectro» y «Vista del espectro»?
Estas funciones te permiten visualizar todo el espectro de frecuencias en tu ubicación. Puedes evaluar rápidamente las señales de alta frecuencia presentes y «ajustar» tu medición a un lugar tranquilo, evitando fuentes de interferencia conocidas, como la radio FM o las señales LTE.
¿Cómo ayuda el UHF 800 a localizar con precisión la ubicación exacta de un defecto?
¿Puedo utilizar el UHF 800 junto con mi equipo de protección civil convencional?
Por supuesto, se integra a la perfección con el OMICRON MPD 800 utilizando el mismo software MPD Suite. Esto le permite realizar simultáneamente mediciones de descargas parciales tanto convencionales (IEC 60270) como en UHF en una sola configuración, lo que ofrece una visión general del diagnóstico con «doble verificación».
¿Es el sistema escalable para activos a gran escala, como GIL y GIS?
Sí, es posible conectar en cadena varios dispositivos de medición (normalmente 12 o más, dependiendo de la configuración) mediante cables de fibra óptica para realizar pruebas sincrónicas y multicanal en instalaciones de gran envergadura.
¿Qué grado de seguridad ofrece el sistema a los operadores durante las pruebas de alta tensión?
El sistema utiliza conexiones de fibra óptica para toda la transferencia de datos, lo que garantiza un aislamiento galvánico total. Esto protege al operador y a la computadora de los riesgos eléctricos y los bucles de tierra.
¿Puede realizar pruebas en zonas remotas sin alimentación eléctrica?
Sí, su diseño portátil se complementa con la batería recargable RBP1, lo que permite realizar pruebas durante horas sin interrupciones y sin cables en el campo.
