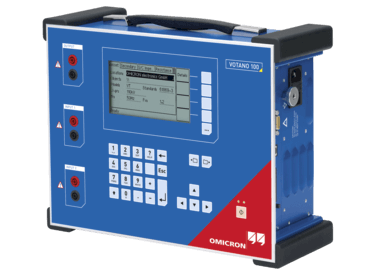

VOTANO 100
Testowanie, kalibracja i ocena przekładników napięciowych
Zaawansowane testy indukcyjnych i pojemnościowych przekładników napięciowych
VOTANO 100 to pierwsze przenośne urządzenie (15 kg), które oferuje możliwość przeprowadzania wysoce precyzyjnych testów przekładników napięciowych. Pozwala to na użycie urządzenia VOTANO 100 nie tylko do kontroli wydajności elektrycznej, ale także do weryfikacji klasy i kalibracji.
Umożliwia przeprowadzanie szybkich testów indukcyjnych przekładników napięciowych (PN) i pojemnościowych przekładników napięciowych (CVT) zarówno zabezpieczeniowych jak i pomiarowych.
Jego niewielka konstrukcja sprawia, że jest idealny do testów w terenie i zadań kalibracji w sieciach przesyłowych. Użytkownicy będący producentami lub przedstawicielami laboratoriów badawczych mogą wykorzystywać urządzenie VOTANO 100 w zakładach produkcyjnych i laboratoriach testowych lub badawczych.
Przystawka VBO2 zapewnia napięcie testowe podczas pomiaru przekładni. Zintegrowana skrzynka rozdzielcza automatycznie przełącza pomiędzy niezbędnymi sekwencjami testowymi.
Działanie VOTANO 100
- Wykorzystuje sprawdzoną, opartą na konkretnym modelu metodę testowania
- Metodę można porównać z tą wykorzystywaną przez tester CT Analyzer firmy OMICRON
- Podaje niskie sygnały testowe na stronę wtórną PN/CVT
- Określa parametry modelu PN/CVT
- Określa wszystkie istotne parametry działania PN/CVT
- Wyświetla wszystkie istotne parametry PN/CVT i jego dokładność przy różnych prądach i obciążeniach oraz przy obciążonych i nieobciążonych uzwojeniach wtórnych
- Ocenia PN/CVT zgodnie z wybraną normą
Kluczowe zalety
W przypadku testowania przekładników napięciowych (PN/CVT):
- Sprawdza parametry elektryczne PN i CVT
- Sprawdza stan PN i CVT
- Podstawowa ocena stanu CVT
- Testy takie jak przekładnia, faza, biegunowość, przekładnia pojemnościowa
Dodatkowo do weryfikacji dokładności i kalibracji przekładnika napięciowego (PN/CVT):
- Sprawdza klasę dokładności zgodnie z normami IEC, IEEE
- Testuje PN/CVT do wartości napięć znamionowych i współczynników napięciowych do wartości 1,9
- Ocena klasy
- Klasy dokładności do 0,1 w przypadku PN i 0,2 dla CVT
