DANEO 400
Hybrydowy analizator sygnałów do systemów automatyki stosowanych w energetyce
Miernik uniwersalny i rejestrator zakłóceń dla sygnałów IEC 61850 i konwencjonalnych

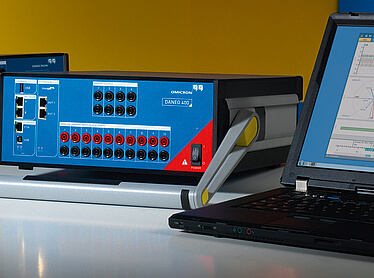

DANEO 400 to hybrydowy system pomiarowy, który rejestruje i analizuje wszystkie konwencjonalne sygnały (napięcia, prądy, sygnały binarne) oraz komunikaty przesyłane w sieci komunikacyjnej stacji. Mierzy sygnały z obu tych obszarów i dostarcza informacje umożliwiające ocenę ich właściwej koordynacji. Urządzenie śledzi funkcjonowanie stacji, wykorzystując informacje o jej stanie pracy i komunikacji.
System pomiarowy składający się z wielu urządzeń DANEO 400 udostępnia widok sygnałów na osi czasu i obejmuje cały rozproszony system zabezpieczeń i automatyki. Wszystkie jednostki rejestracji danych są precyzyjnie zsynchronizowane czasowo.
Jednostki DANEO 400 są konfigurowane i sterowane za pomocą oprogramowania komputerowego DANEO Control. Zestaw wybranych funkcji jest również dostępny za pośrednictwem wbudowanego interfejsu internetowego urządzenia DANEO 400.
Ocena sieci
Mierzona jest wydajność i obciążenie sieci komunikacyjnej oraz wykonywana jest jej ocena. Opóźnienia propagacji pakietów danych (np. GOOSE) są mierzone w sieci lokalnej lub pomiędzy stacjami.
Nadzór ruchu w sieci
Nieprawidłowości w ruchu sieciowym są wykrywane i rejestrowane jako zdarzenia (np. brakujący GOOSE), które mogą wyzwalać rejestrację odpowiednich danych lub wysyłać powiadomienie email w celu poinformowania obsługi.
Weryfikacja system
DANEO 400 weryfikuje komunikację z urządzeniami IEC 61850 oraz obecność komunikatów GOOSE i strumieni Sampled Values zgodnie konfiguracją stacji dostarczoną w formacie SCL.
Rejestracja zakłóceń
Warunki wyzwalania uruchamiają rejestrację konwencjonalnych sygnałów oraz ruchu w sieci. DANEO 400 pracuje bezobsługowo i ponownie uzbroi się aby wykryć kolejne wystąpienia zakłóceń. Pomiary rozproszone wykonywane są przy użyciu kilku urządzeń zsynchronizowanych czasowo.
Rozwiązania dla:
Measurement & Analysis for PAC systems
Dokumenty
Broszura
DANEO 400 Technical Data (893 KB)
(w języku angielskim)
Wideo
IEC 61850 System Verification with DANEO 400
Substation Network Supervision with DANEO 400
