StationScout
Wizualizacja całej komunikacji zgodnej z IEC 61850
Obsługa wielu protokołów do testowania urządzeń RTU/bram sieciowych
Testowanie i diagnostyka sygnałów – od "drutowych" po cyfrowe
Wielokrotne, zautomatyzowane wykonywanie testów dla scenariuszy testowych logiki i sygnałów
Od projektu po uruchomienie i serwisowanie
Łatwe symulowanie urządzeń (IED) oraz symulatory procesów
Proste, a jednak skuteczne
StationScout ułatwia wizualizację i testowanie systemów automatyki stacyjnej (SAS), znacznie ograniczając nakład pracy związany z testowaniem. Wyposażony jest w solidny, wydajny sprzęt, który pozwala użytkownikom na symulację wielu urządzeń IED w bezpiecznej izolacji od sieci SAS. To przyjazne dla użytkownika oprogramowanie pomaga wizualizować pliki SCL, śledzić sygnały oraz testować mapowania RTU/bramek w stacji bez konieczności konfiguracji.
Korzyści
Obsługa stacji w całym cyklu życia
StationScout wspiera każdy etap cyklu życia cyfrowej stacji elektroenergetycznej – od opracowania specyfikacji i projektowania po testy, uruchomienie i bieżącą eksploatację. Jego intuicyjny interfejs pozwala na wizualizację konfiguracji urządzeń IED, komunikacji opartej na protokole SCL oraz mapowania sygnałów już na wczesnym etapie procesu, umożliwiając weryfikację przed wdrożeniem. Podczas testów i uruchomienia symulacje zastępują brakujące urządzenia IED i weryfikują komunikację GOOSE oraz SCADA. Podczas eksploatacji widok na żywo oraz powtarzalne scenariusze testowe zapewniają skuteczne rozwiązywanie problemów, weryfikację oraz serwisowanie stacji.
- Przejrzysty przegląd komunikacji IEC 61850, wartości i stanów stacji
- Kompleksowe testowanie RTU i bramek od wejść/wyjść po komunikację SCADA
- Zaawansowane śledzenie sygnałów, filtrowanie i szybka walidacja SCADA/HMI
- Wielokrotnego użytku zautomatyzowane scenariusze testowe zapewniające wydajne i spójne testowanie
- Symulowane urządzenia IED i sygnały do płynnego testowania bez fizycznych urządzeń
- Cyberbezpieczna praca dzięki dedykowanemu sprzętowi w sieciach stacyjnych
Gdzie stosuje się ten produkt

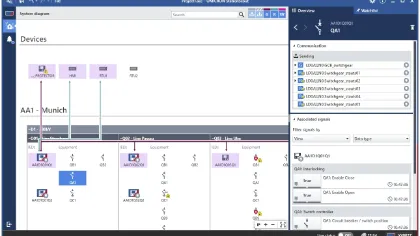

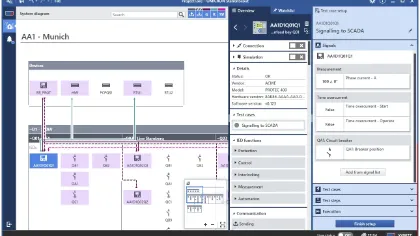

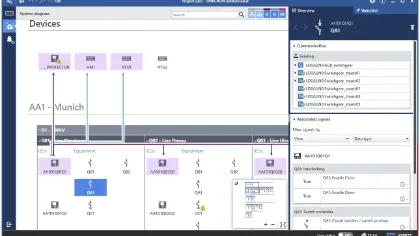

Jak obejrzeć i zrozumieć swoją stację
Od schematów ZeroLine po procedury testowe: StationScout przedstawia Twój system w przejrzystej, wizualnej formie, którą każdy szybko zrozumie.
Produkty powiązane
Opinie klientów
Wykorzystaliśmy oprogramowanie StationScout do przetestowania i uruchomienia naszej nowej stacji elektroenergetycznej 10 kV. Wspólne testy odbiorcze z dostawcą zostały pomyślnie przeprowadzone pod kierunkiem firmy OMICRON. Oprogramowanie StationScout po raz pierwszy przetestowało cały system. Szybko wskazało obszary, w których konieczne było podjęcie dalszych działań w zakresie parametryzacji IEC 61850.
Reinhard Bretzke
Kierownik Działu Energetyki
Powiązane filmy
Energy Talks
Powiązane odcinki podcastu
Bezpłatna wersja demonstracyjna
Testuj StationScout online
Poznaj możliwości StationScout i wypróbuj to innowacyjne rozwiązanie do testowania zgodności z normą IEC 61850 bezpośrednio w swojej przeglądarce. Już teraz możesz zarezerwować bezpłatną godzinę na prezentację.
OMICRON Academy
Powiązane szkolenia
- IEC 61850 – Basics and ApplicationsClassroom Training+1 dostępny terminDostępne miejsca
- 2 dni
- Australia (Perth CBD), Bahrajn (Training Center Manama)
- IEDScout, StationScout, ISIO 200, VBX, MBX
- angielski
- IEC 61850 – Grundlagen und AnwendungenClassroom TrainingW pełni zarezerwowane
- 3 dni
- Niemcy (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, VBX, MBX
- niemiecki
- IEC 61850 Podstawy, aplikacje i testowanie w stacji cyfrowejClassroom Training+1 dostępny terminDostępne miejsca
- 3 dni
- Polska (Training Center Sosnowiec)
- ISIO 200, IEDScout, DANEO 400, StationScout, CMC 850, CMC 430, CMC 310, CMC 500
- Polski
- IEC 61850 – Systemkonfiguration und Prüfen in digitalen SchaltanlagenClassroom TrainingDostępne miejsca
- 3 dni
- Niemcy (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, Test Universe, RelaySimTest, DANEO 400, VBX, MBX, CMC 850, CMC 430, CMC 310, CMC 500
- niemiecki
- Norme CEI 61850 – Bases et applicationsClassroom Training+1 dostępny terminDostępne miejsca
- 2 dni
- Francja (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, MBX, VBX
- francuski
Jakie standardy i protokoły obsługuje StationScout?
StationScout obsługuje standard IEC 61850 w zakresie komunikacji w stacjach oraz standard IEC 60870-5-104 w zakresie integracji z systemami SCADA.
Czy z aplikacji StationScout można korzystać bez dostępu do wszystkich urządzeń IED?
Tak, StationScout umożliwia symulację brakujących urządzeń IED oraz wejść i wyjść. Dzięki temu możliwe jest przeprowadzenie pełnych testów i uruchomienia, nawet jeśli urządzenia nie są zainstalowane lub nie są dostępne na miejscu.
W jaki sposób StationScout może pomóc podczas uruchomień?
StationScout umożliwia weryfikację konfiguracji SCL, testowanie komunikacji GOOSE oraz sprawdzanie mapowania SCADA. Skraca czas uruchomienia dzięki wczesnemu wykrywaniu problemów i obsłudze zautomatyzowanych procedur testowych.
Czy StationScout nadaje się do stosowania w czynnych stacjach elektroenergetycznych?
Tak, StationScout jest przeznaczony do użytku w czynnych stacjach elektroenergetycznych. Specjalnie zaprojektowany sprzęt zapewnia bezpieczną i izolowaną pracę w ramach sieci komunikacyjnej stacji.
Czy scenariusze testowe można wykorzystać ponownie do celów serwisowania i przyszłych projektów?
Tak, gotowe scenariusze testowe można zapisywać i wykorzystywać ponownie. Umożliwia to zachowanie spójności procedur testowych podczas serwisowania, modernizacji systemu lub podobnych projektów dotyczących stacji.
W jaki sposób StationScout wspiera rozwiązywanie problemów operacyjnych?
Funkcja podglądu na żywo umożliwia śledzenie sygnałów w czasie rzeczywistym oraz porównywanie zachowania systemu zgodnie z konfiguracją z jego rzeczywistym działaniem. Pomaga to w szybkiej identyfikacji problemów z komunikacją oraz błędów mapowania.
Jakie opcje instalacji są dostępne dla programu StationScout?

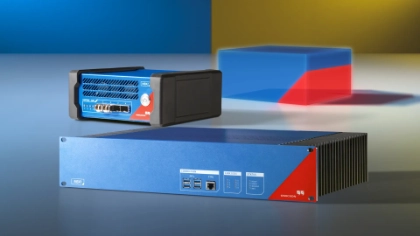

StationScout można wdrożyć na dedykowanych platformach sprzętowych (MBX, RBX) lub jako rozwiązanie wirtualne (VBX), w zależności od wymagań projektu i infrastruktury. Graficzny interfejs użytkownika jest również dostępny w formie interfejsu internetowego, z którego można korzystać za pomocą popularnych przeglądarek internetowych – nie wymaga to żadnej instalacji.
Gdzie mogę znaleźć usługi związane z cyklem życia produktu oraz szkolenia dotyczące StationScout?
OMICRON zapewnia kompleksowe wsparcie przez cały cykl życia produktu, obejmujące szkolenia, doradztwo oraz usługi testowania. Dodatkowe materiały są dostępne w ramach OMICRON Academy oraz w dokumentacji produktów.
