StationScout открывает новые горизонты

июня 18, 2024

Поддержка испытаний удаленных терминалов RTU и шлюзов по протоколу IEC 104

Проверить, должным ли образом осуществляется передача данных внутри подстанций, а также между подстанциями и центрами управления — задача не из легких. Использование неэффективных методов испытаний может стать причиной ряда проблем:

увеличения затрат времени;
повышения операционных затрат;
появления потенциальных уязвимостей в системе.

Возникновение этих проблем связано с тем, что традиционные испытания выполняются вручную и отнимают много времени, а это снижает общий КПД, отрицательно влияет на стабильность работы энергосистем и их безопасность. Кроме того, обеспечение взаимодействия элементов системы после каждого обновления встроенного ПО на устройствах IED подстанции является очень непростой, однако крайне важной задачей.

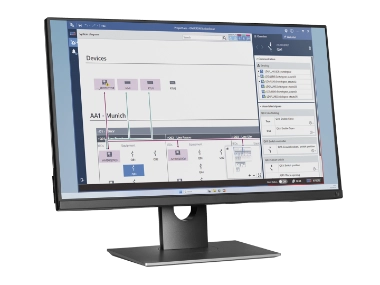

К счастью, StationScout автоматизирует эти процессы для протоколов IEC 61850 и IEC 60870-5-104 путем одновременного подключения шины подстанции, шины процесса и глобальных сетей (WAN), что обеспечивает автоматическое выполнение комплексных испытаний. Используя заранее созданные шаблоны, StationScout может за считанные минуты провести тысячи необходимых испытаний и автоматически сформировать отчеты для устранения несоответствий. Но как именно проходят испытания с применением StationScout?

Ручные методы или автоматизированные испытания?

Сокращение времени за счет одновременного подключения

Как правило, испытание системы автоматизации подстанции (SAS) включает следующие этапы:

Завершение обработки всех файлов конфигурации, в том числе файлов SCL и ранжирования шлюзов.
Сбор всех элементов SAS, таких как IED, шлюзы, HMI, а также проверка их наличия.
Подключение и маркировка панелей SAS.
Проверка соответствия подключения схемам SAS.
Проверка файла SCL.
Отправка конфигураций на IED, шлюзы, HMI и RTU.
Проверка горизонтальной связи GOOSE между устройствами IED на шине процесса и/или шине подстанции — зачастую для этого требуется использовать инструменты нескольких производителей.
Проверка вертикального взаимодействия клиент-сервер между IED и клиентами на шине процесса и/или шине подстанции — зачастую для этого требуется использовать инструменты нескольких производителей.
Начало испытаний подключений технологического интерфейсного блока (PIU) на соответствие его логике и результирующей коммуникации IEC 61850 на шине процесса — зачастую для этого требуется использовать инструменты нескольких производителей.
Управление симулятором процесса для проверки двоичных входов и выходов, подключенных к PIU, — зачастую этот этап требует привлечения еще одного сотрудника.
Испытание коммуникации клиент-сервер между блоком управления ячейками (BCU), устройством защиты ячеек (BPU) и устройствами HMI подстанции — с использованием инструментов нескольких производителей и обычно привлечением двух специалистов.
Испытание коммуникаций клиент-сервер и IEC 60870-5-104 от BCU и BPU через шлюз(ы) к устройствам HMI центра управления — с использованием инструментов нескольких производителей и привлечением двух специалистов.
Повторное выполнение всех вышеперечисленных испытаний для остальных ячеек.
Повторное выполнение всех вышеперечисленных испытаний во время проведения заводского приемочного испытания (FAT) — с использованием инструментов нескольких производителей и привлечением нескольких сотрудников.
Повторное выполнение всех вышеперечисленных испытаний во время проведения приемочного испытания на объекте (SAT) — с использованием инструментов нескольких производителей и привлечением нескольких сотрудников.
Повторное выполнение указанных действий во время технического обслуживания или обновления встроенного ПО с уменьшением интервалов между испытаниями.
Повторное выполнение указанных действий при запуске следующего проекта, даже если он идентичен предыдущему.

Благодаря использованию StationScout описанный выше процесс существенно упрощается:

Завершение обработки всех конфигураций IED, в том числе файлов SCL и ранжирования шлюзов.

Подготовка только испытуемого устройства (DUT), например BCU или шлюза. Моделирование остальных элементов SAS.

Установка соединения StationScout с одной или несколькими подсетями одновременно.

Запуск настроенных в офисе испытаний в режиме автоматического контроля и оценки SAS.

Дублирование этих испытаний для типовых ячеек и повторное выполнение автоматизированных испытаний.

Сохранение испытаний для использования при FAT и SAT с реальным оборудованием и устройствами IED.

Экспорт этих же испытаний для использования в следующем проекте с минимальной адаптацией.

Онур Дурак (Onur Durak)

менеджер по продуктам ACC

Обновленные аппаратные средства для StationScout

Наши аппаратные средства обеспечивают невиданную гибкость в работе, позволяя вам выбирать необходимые инструменты и использовать их в соответствии с индивидуальными потребностями.
