Buenas vibraciones - escuche a su cambiador de tomas en carga
mayo 16, 2024
No sabemos si los Beach Boys estaban realizando pruebas de cambiador de tomas en carga cuando escribieron el verso "I'm pickin' up good vibrations". Pero independientemente de su potencial lírico, la medición vibroacústica (VAM) ayuda inmensamente a examinar el cambiador de tomas en carga en cuanto a señales de uso y desgaste.
Siga el enlace para obtener más información:
Descubra la medición vibroacústica para cambiadores de tomas en carga
El cambiador de tomas en carga (OLTC) es un componente esencial de un transformador de potencia que ayuda a mantener un nivel de tensión estable dentro de la red eléctrica. Ajusta la relación de transformación, que regula la tensión del sistema.

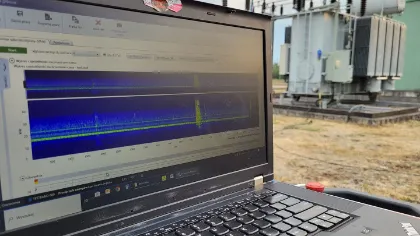

La medición vibroacústica (VAM) es una nueva herramienta de la caja de herramientas de diagnóstico que registra las vibraciones producidas durante las operaciones de conmutación. Esto significa que todos los componentes del OLTC que generan un determinado nivel de vibraciones se pueden analizar y evaluar. Incluso es posible realizar una evaluación a fondo del estado combinándola con nuestra bien establecida medición de la resistencia dinámica (DRM).

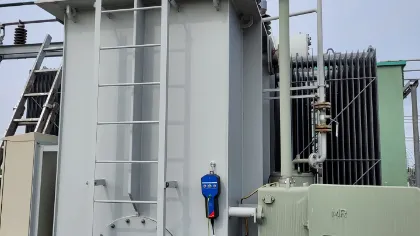

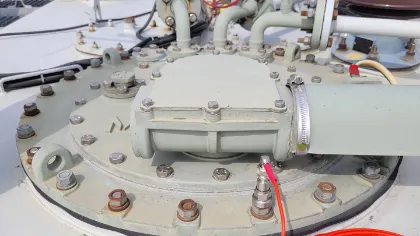

Los mejores resultados se obtienen cuando las lecturas VAM y DRM se comparan con datos de referencia, ya sean de la misma unidad o de una unidad hermana comparable. Las señales VAM se obtienen utilizando sensores montados magnéticamente e instalados en la cuba del transformador. Esta técnica de conexión permite al operador registrar las señales de vibración mientras el transformador permanece en servicio. En consecuencia, los posibles cambios en la integridad mecánica de los OLTC pueden detectarse a tiempo entre los ciclos de mantenimiento sin necesidad de una interrupción del servicio. De este modo, la VAM puede ayudar a priorizar las unidades individuales para el programa de mantenimiento.
Las mediciones vibroacústicas son un buen método para el diagnóstico inicial de los cambiadores de tomas que proporcionan una evaluación inicial rápida y rentable.
Paweł Molenda
(OBRE Polonia)
Observaciones del subdirector técnico de OBRE Polonia
Paweł Molenda es miembro del consejo y subdirector técnico de OBRE Polonia. Realiza diagnósticos de transformadores en campo y ofrece asesoramiento técnico sobre transformadores y equipos de AT. Compartió los conocimientos que adquirió al utilizar el TESTRANO 600 y el VAM1 durante su trabajo de mantenimiento en varios cambiadores de tomas en carga. Junto con Tomasz Bednarczyk (ingeniero de aplicaciones de OMICRON), Pawel y su equipo realizaron varias mediciones vibroacústicas para conocer más a fondo el estado de los OLTC.
¿Cuáles son las actividades típicas de mantenimiento que llevan a cabo en los OLTC para garantizar su correcto funcionamiento y prolongar su vida útil?
Las evaluaciones de los OLTC se basan en una medición DRM y una inspección interna de los interruptores de derivación. Adoptamos los procedimientos de diagnóstico adecuados en función del número de conmutaciones del OLTC. En primer lugar, realizamos mediciones oscilográficas (DRM). A continuación, realizamos una inspección interna del cabezal del cambiador de tomas, comprobamos la calidad de los contactos principales y auxiliares, y los muelles. Por último, volvemos a realizar mediciones oscilográficas para asegurarnos de que el activo funciona correctamente. Gracias a estas mediciones, podemos ajustar el alcance del mantenimiento para aumentar la vida útil del OLTC.
¿Cuáles son las ventajas y las limitaciones de estos métodos?
Las mediciones son el primer paso para evaluar el estado técnico del cambiador de tomas en carga. La ventaja de esto es que proporciona una evaluación inicial rápida y rentable del estado del activo. Sin embargo, evaluar correctamente el cambiador de tomas en carga sólo es posible después de que el estado de los contactos y el mecanismo de los OLTC hayan sido sometidos a una inspección interna y a comprobaciones visuales.
¿La medición de los OLTC facilita el mantenimiento y el programa de mantenimiento de la unidad?
Por supuesto. Las mediciones de los OLTC ayudan a predecir el tiempo de funcionamiento y las reparaciones del cambiador de tomas, mientras que la medición vibroacústica en línea es un método rápido para el diagnóstico inicial del cambiador de tomas. Estos métodos proporcionan una evaluación inicial rápida y rentable del estado de los OLTC, lo que puede ayudar a evitar costosos tiempos fuera de servicio y reparaciones en el futuro. En algunos casos, los defectos del interruptor de derivación (DSI) pueden diagnosticarse antes entre las inspecciones del transformador y la vibroacústica puede ayudar a evaluar el estado técnico de los OLTC mucho antes, sin necesidad de poner el transformador fuera de servicio y realizar una costosa inspección. Si se perfeccionan el método y el análisis de los resultados, las mediciones vibroacústicas en línea ofrecen excelentes oportunidades para programar el mantenimiento del OLTC en el futuro.
Nuestras soluciones recomendadas para mediciones vibroacústicas
¿Ha escuchado el último episodio de Energy Talks?
Sepa cómo las vibraciones desempeñan un papel en la evaluación fiable del estado de los cambiadores de tomas en carga. En este episodio de Energy Talks, los expertos en diagnóstico VAM, Dr. Karsten Viereck de Maschinenfabrik Reinhausen y el ingeniero de aplicaciones de OMICRON, Christoph Engelen, hablan sobre los orígenes y el desarrollo de la medición vibroacústica, cómo y cuándo se realiza, cómo complementa a otros métodos de diagnóstico OLTC y cómo se analizan los datos.
Siga el enlace y escuche nuestro episodio del podcast:
