ARCO 400
Проверьте большинство шкафов управления реклоузерами с помощью интеллектуальных адаптеров по принципу plug-and-play
Благодаря компактной и легкой конструкции его легко транспортировать
Используйте надежное решение, разработанное для эксплуатации в сложных погодных условиях
Сэкономьте время благодаря интуитивно понятному программному обеспечению и пошаговым рабочим процессам
Используйте планы испытаний для автоматизированного тестирования и создавайте отчеты для документирования
Воспользуйтесь преимуществами сокращения объема ручной работы по подключению и, как следствие, уменьшения количества ошибок
Доступно только на английском языке
Универсальный набор для тестирования контроллера реклоузера

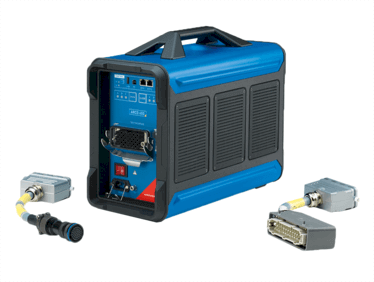

ARCO 400 – это надежное интеллектуальное решение для испытания всех систем управления реклоузерами. Оно обеспечивает самый быстрый способ проведения простых ручных проверок отключения и включения. Устройство использует нашу технологию Smart Connect для испытательных адаптеров, предназначенных для конкретных реклоузеров. Устройство имитирует работу реклоузера и позволяет проводить трехфазные испытания контроллеров как в лабораторных, так и в полевых условиях. ARCO 400 оснащён точными трёхфазными усилителями тока (с возможностью переключения на диапазон 12,5 А или 8 В), шестифазными усилителями напряжения (диапазон 8 В или, по выбору, 150 В), шестью двоичными входами и девятью двоичными выходами.
Где используется данный продукт
Technical Specifications
Технические характеристики
Габаритные размеры
200 × 349 × 455 мм
USB и Ethernet интерфейсы
Кнопки для переключения положения реклоузера
Индикация положения выключателя по фазам
Безопасный и защищенный от прикосновения интерфейс
Входы и выходы
6 x 8 V (6 x 150 V опционально)
6 бинарных входов
9 бинарных выходов
Простое тестирование контроллера реклоузера
ARCO 400 позволяет тестировать контроллеры реклоузеров с помощью подключения plug-and-play и интеллектуальных адаптеров. Это помогает избежать ошибок при подключении, сокращает время испытаний и стандартизирует рабочие процессы. Управление испытательной установкой осуществляется гибко через Ethernet, USB или Wi-Fi. Создавайте планы испытаний с помощью ReCoPlan и выполняйте их на нескольких устройствах. Работайте с интуитивно понятным программным обеспечением, которое шаг за шагом проведет вас через все этапы и не требует специальной подготовки. ARCO 400 поддерживает испытание селективных защит в соответствии с требованиями сетевых норм. В сочетании с RelaySimTest это позволяет проводить синхронизированные испытания схем автоматизации распределительных сетей.
- Воспользуйтесь преимуществами безопасного, защищенного от случайного прикосновения интерфейса plug-and-play с более чем 30 специализированными адаптерами контроллеров
- Переносите испытательный комплект весом всего 10 кг и компактными размерами 200 x 349 x 455 мм
- Полагайтесь на прочный корпус, амортизирующие материалы и основной блок на плавающем крепеже, предназначенный для работы в суровых условиях
- Легко проводите испытания с помощью ARCO Control, который шаг за шагом проведет вас через каждый этап испытания
- Создавайте стандартизированные планы испытаний с помощью ReCoPlan, включая инструкции, и выполняйте их с помощью ARCO 400
- Используйте RelaySimTest для синхронизированного тестирования автоматизированных схем распределения, независимо от типа контроллера

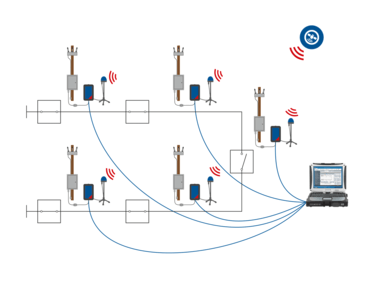

Тестирование схемы автоматизации распределительных сетей
Используйте несколько устройств ARCO 400, синхронизированных по GPS и управляемых RelaySimTest, для тестирования схем автоматизации распределительных сетей. Такой системный подход позволяет проводить комплексное тестирование схем, включая логику контроллеров и каналы связи. Он точно воспроизводит динамическое поведение сети и взаимодействие между контроллерами, что позволяет выявлять скрытые проблемы. Выявляйте сбои в работе логики и систем связи с минимальным количеством испытательных шагов, независимо от типа реклоузера, производителя или параметров контроллера.
Испытание защит распределенных источников
Распределенные энергетические источники кардинально меняют современные энергосистемы. В рамках общей схемы защиты от разделения сети, защиты от потери связи с сетью (LoM) играют ключевую роль в обеспечении безопасной и бесперебойной интеграции. ARCO 400 позволяет тестировать двухступенчатую защиту по напряжению и частоте, защиту по скорости изменения частоты (RoCoF) и сдвиг вектора. Его пошаговый рабочий процесс упрощает испытание и гарантирует правильную работу защиты, а также соответствие требованиям сетевого кодекса.
Создание планов испытаний с помощью ReCoPlan
Подготовьте стандартизированные планы испытаний с помощью ReCoPlan для использования на нескольких объектах. Определите этапы испытаний для систем управления реклоузерами и секционными разъединителями. Используйте команду «Инструкция» для предоставления четких указаний или определения необходимого взаимодействия с пользователем во время выполнения испытаний. Определите настройки контроллера на верхнем уровне и повторно используйте их для нескольких этапов тестирования с помощью функции «Связанные значения». Это позволяет применять один и тот же план тестирования к контроллерам одного типа, расположенным в разных местах. После настройки в ReCoPlan план тестирования можно запустить непосредственно с помощью программного обеспечения ARCO Control.

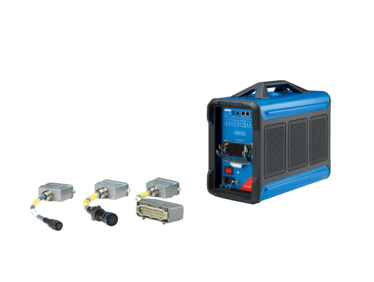

При использовании подходящего адаптера ARCO 400 позволяет быстро и легко проводить тестирование контроллеров реклоузеров. Каждый адаптер для интеллектуальных контроллеров оснащен микросхемой, обеспечивающей автоматическое распознавание адаптера ARCO 400. Это упрощает тестирование, гарантирует быструю настройку и предотвращает ошибки при подключении.
Мы предлагаем широкий ассортимент специализированных адаптеров для интеллектуальных контроллеров и постоянно расширяем ассортимент. Полный обзор см. в документе «Обзор адаптеров для интеллектуальных контроллеров ARCO 400».
Если нужного адаптера нет в наличии, есть и другие варианты:
- Универсальный тестовый адаптер BOB2
- Запрос на разработку адаптера
«ARCO 400 – это ключевой инструмент для повышения надёжности и производительности наших распределительных фидеров напряжением 11 кВ и 22 кВ».
Shakes Moeketsane
Alectrix (PTY) Ltd
Программные пакеты
Универсальный испытательный адаптер BOB2
Блок связи BOB2 – это универсальный тестовый адаптер для ARCO 400. Его можно использовать практически для любого блока управления реклоузером или секционным разъединителем, если нет подходящего адаптера. Благодаря интуитивно понятному интерфейсу и гибкой настройке входов/выходов вы будете полностью готовы к выполнению любых задач по испытаниям. Настройте свой индивидуальный контроллер с помощью конфигуратора BOB2 и без проблем импортируйте его в ARCO Control.
С помощью BOB2 вы получите доступ ко всем доступным входам и выходам ARCO 400!
Входы и выходы:
- 6 двоичных входов
- 6 источников напряжения
- 9 двоичных выходов
- 3 источника тока
- 1 дополнительный выход постоянного тока
- Дополнительное заземление
Конфигуратор BOB2
Программа BOB2 Configurator позволяет создавать новые конфигурации контроллера для блока связи BOB2. Эти конфигурации включают коэффициенты ТН и ТТ, тип выключателя, временные характеристики выключателя, а также функции двоичных входов и выходов. Доступ к конфигурациям контроллера можно получить как в ARCO Control, так и в ReCoPlan. Вы также можете обмениваться своими конфигурациями BOB2 с коллегами.
Блок связи BOB2 – это универсальный тестовый адаптер для ARCO 400. Его можно использовать практически для любого блока управления реклоузером или секционным разъединителем, если нет подходящего адаптера. Благодаря интуитивно понятному интерфейсу и гибкой настройке входов/выходов вы будете полностью готовы к выполнению любых задач по испытаниям. Настройте свой индивидуальный контроллер с помощью конфигуратора BOB2 и без проблем импортируйте его в ARCO Control.
С помощью BOB2 вы получите доступ ко всем доступным входам и выходам ARCO 400!
Входы и выходы:
- 6 двоичных входов
- 6 источников напряжения
- 9 двоичных выходов
- 3 источника тока
- 1 дополнительный выход постоянного тока
- Дополнительное заземление
Программа BOB2 Configurator позволяет создавать новые конфигурации контроллера для блока связи BOB2. Эти конфигурации включают коэффициенты ТН и ТТ, тип выключателя, временные характеристики выключателя, а также функции двоичных входов и выходов. Доступ к конфигурациям контроллера можно получить как в ARCO Control, так и в ReCoPlan. Вы также можете обмениваться своими конфигурациями BOB2 с коллегами.
Подходящие продукты
«Спустя 18 месяцев мы по-прежнему убеждены, что приняли правильное решение, приобретя ARCO 400. Это устройство позволило нам выявить области, в которых мы можем улучшить выполнение нашей задачи, превзошло наши ожидания в плане производительности и может быть использовано в будущем для тестирования других устройств, таких как контроллеры стабилизаторов напряжения».
Christian Vermeulen P.E.
Cherryland Electric Cooperative
YouTube Плэйлист
Испытание реклоузеров с ARCO 400
Energy Talks
Связанные выпуски подкаста
OMICRON Academy
Связанные курсы
Как часто следует проводить калибровку ARCO 400?
ARCO 400 следует регулярно калибровать для обеспечения оптимальной работы. Периодичность зависит от интенсивности использования и условий окружающей среды:
- Ежегодная калибровка для стандартных условий эксплуатации
- Каждые 2–3 года в стабильных условиях эксплуатации с низкой механической или тепловой нагрузкой
- Более короткие интервалы при интенсивном использовании или высоких механических и/или тепловых нагрузках
Дополнительную информацию о калибровке см. здесь.
Как ARCO 400 обеспечивает безопасность персонала и оборудования?
ARCO 400 обеспечивает безопасность при проведении испытаний несколькими способами:
- Технология Smart Connect: использует специальные тестовые адаптеры для реклоузеров, чтобы гарантировать правильные подключения и настройки, предотвращая ошибки в подключении
- Стандартизированные процедуры тестирования: выполнение заранее определённых планов испытаний ReCoPlan в ARCO Control для обеспечения единообразного тестирования и минимизации человеческих ошибок
- Прочная конструкция: обеспечивает надёжную работу в суровых условиях эксплуатации, гарантируя безопасность и стабильную производительность
- Удобное программное обеспечение: позволяет безопасно и эффективно работать без длительного обучения
- Пошаговый рабочий процесс тестирования: сопровождает пользователя на каждом этапе, сокращая время тестирования и обеспечивая правильное выполнение
В чём заключаются преимущества использования функции ARCO 400 Smart Connect?
Функция Smart Connect в ARCO 400 упрощает и ускоряет тестирование различных комбинаций контроллеров реклоузеров и выключателей.
- Автоматическое распознавание адаптера: ARCO 400 определяет подключенный адаптер с помощью встроенного микросхемного модуля и автоматически настраивает нужный интерфейс. Сюда входят, например, коэффициенты трансформации ТН и ТТ, временные характеристики выключателя, а также команды отключения и включения.
- Подключение по принципу «plug-and-play»: используйте тот же тип разъема, что и в вашей комбинации выключателя и контроллера. Это сокращает время настройки и предотвращает ошибки в подключении.
- Широкая совместимость: ARCO 400 поддерживает множество комбинаций контроллеров и выключателей с помощью специальных адаптеров, например:
- G&W
- SEL
- Eaton/Cooper
- S&C
- NOJA
- ABB
- Schneider
- Beckwith
- Ingeteam
- Arteche
- Tavrida
- Southern States
- Siemens
- И многие другие
Где можно найти подробную информацию об использовании программного обеспечения ARCO Control с ARCO 400?
Подробную информацию можно найти в «Руководстве пользователя ARCO Control» и в документе «Технические характеристики».
«Руководство пользователя ARCO Control» доступно на нашем портале для клиентов. В нем приведены пошаговые инструкции и рекомендации по устранению неисправностей, в том числе решения по обеспечению видимости устройства, проверке подключения и перезапуску.
Документ «Технические данные» доступен на странице продукта ARCO 400. В нём описаны технические характеристики, возможности системы и эксплуатационные требования.
Что необходимо проверить перед началом работы с ARCO 400?
Перед началом эксплуатации ARCO 400 убедитесь, что соблюдены следующие условия:
- Перед началом работы убедитесь в наличии защитного заземления
- Перед подключением убедитесь, что все токопроводящие детали обесточены
- Эксплуатируйте устройство только в указанных условиях окружающей среды и не во взрывоопасных средах
- Не допускайте попадания жидкости и не вставляйте предметы в отверстия
- Используйте устройство только в исправном техническом состоянии и в соответствии с правилами объекта
- Содержите рабочую зону в чистоте и обеспечьте хорошее освещение
- Не используйте устройство, если на нем видны повреждения или наблюдаются неисправности
