ARCO 400
Testen Sie Recloser-Steuerungen mit intelligenten Plug-and-Play-Adaptern
Dank seines kompakten, leichten Designs lässt es sich problemlos transportieren
Verwenden Sie eine robuste Lösung, die für anspruchsvolle Wetterbedingungen ausgelegt ist
Sparen Sie Zeit dank intuitiver Software und strukturierter Arbeitsabläufe
Verwenden Sie Testpläne für automatisierte Prüfungen und erstellen Sie Reports zur Dokumentation
Profitieren Sie von einem geringeren manuellen Aufwand bei der Verdrahtung und damit von weniger Verdrahtungsfehlern
Nur auf Englisch verfügbar

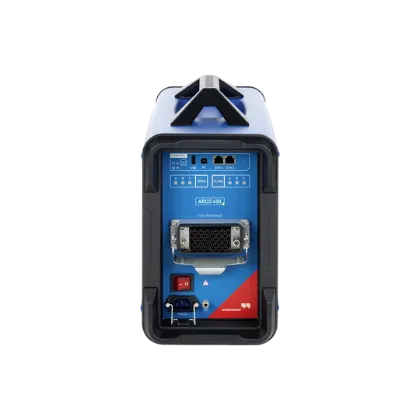

Universelles Prüfgerät für Recloser-Steuergeräte
Das ARCO 400 ist eine intelligente und robuste Prüflösung für alle Recloser-Steuergeräte. Es bietet die Möglichkeit, einfache manuelle Auslöse- und Einschaltprüfungen schnell durchzuführen. Mithilfe unserer Smart-Connect-Technologie erkennt es automatisch Adapter für individuelle Recloser-Steuergeräte. Das ARCO 400 simuliert einen Recloser und ermöglicht die umfassende Prüfung von Recloser Steuergeräten sowohl im Labor als auch im Feld. Das ARCO 400 verfügt über drei präzise Stromverstärker (umschaltbar auf 12,5 A oder 8 V), sechs Spannungsverstärker (8 V oder optional 150 V), sechs Binäreingänge und neun Binärausgänge.
Wo dieses Produkt zum Einsatz kommt
Technical Specifications
Technische Daten
Abmessungen
200 x 349 x 455 mm
USB- und Ethernet-Schnittstellen
Drucktasten zum Ändern des Wiedereinschaltstatus
LEDs zur Anzeige der Schalterpositionen für jede Phase
Sichere und berührungsgeschützte Testschnittstelle
Ein- und Ausgänge
6 x 8 V (6 x 150 V optional)
6 binäre Eingänge
9 binäre Ausgänge
Prüfung von Recloser Steuergeräten leicht gemacht
Mit dem ARCO 400 prüfen Sie Recloser-Steuerungen schnell, sicher und effizient. Die Plug-and-Play-Konfiguration mit intelligenten Adaptern reduziert Verdrahtungsfehler, verkürzt die Prüfzeit und sorgt für standardisierte Arbeitsabläufe.
Das Prüfgerät lässt sich flexibel über Ethernet, USB oder WLAN steuern. Mit ReCoPlan erstellen Sie Prüfpläne einmalig und führen sie anschließend auf verschiedenen ARCO 400 Prüfgeräten aus. Die intuitive Software führt Sie Schritt für Schritt durch den gesamten Prüfprozess und ermöglicht eine einfache Bedienung ohne spezielle Schulung.
Das ARCO 400 unterstützt zudem die Prüfung von Schutzfunktionen für dezentrale Erzeugungsanlagen gemäß den Anforderungen der geltenden Netzanschlussrichtlinien. In Kombination mit RelaySimTest lassen sich außerdem synchronisierte Systemprüfungen von Logiken zur Verteilnetzautomatisierung durchführen.
- Profitieren Sie von einer berührungssicheren Plug-and-Play-Schnittstelle und mehr als 30 intelligenten Adaptern für Recloser-Steuergeräte, die Verdrahtungsfehler vermeiden und den Prüfaufbau beschleunigen.
- Transportieren Sie das kompakte Prüfgerät bequem zum Einsatzort. Das ARCO 400 wiegt nur 10 kg und misst 200 × 349 × 455 mm.
- Setzen Sie das ARCO 400 dank seiner robusten Konstruktion, stoßfester Materialien und einer schwimmend gelagerten Haupteinheit auch unter rauen Umgebungsbedingungen zuverlässig ein.
- Führen Sie Prüfungen mit ARCO Control einfach und sicher durch. Die intuitive Software führt Sie Schritt für Schritt durch den gesamten Prüfablauf.
- Erstellen Sie mit ReCoPlan standardisierte Prüfpläne einschließlich detaillierter Anweisungen und führen Sie diese anschließend auf verschiedenen ARCO 400 Prüfgeräten aus.
- Nutzen Sie RelaySimTest für synchronisierte Systemprüfungen von Logiken zur Verteilnetzautomatisierung – unabhängig vom Typ des eingesetzten Recloser-Steuergeräts.
Prüfung des Automatisierungskonzepts im Verteilnetz

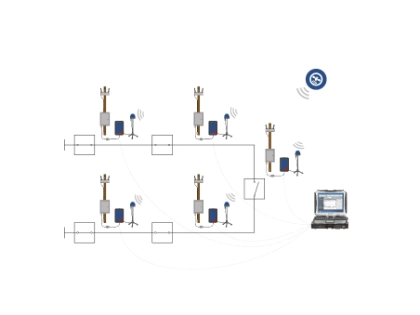

Verwenden Sie mehrere ARCO 400-Geräte, die über GPS synchronisiert und von RelaySimTest gesteuert werden, um Konzepte zur Netzautomatisierung zu testen. Dieser systembasierte Ansatz ermöglicht eine vollständige Prüfung einschließlich der Steuerungslogik und der Kommunikation. Der Test bildet das dynamische Netzverhalten und die Interaktionen zwischen den Steuerungen präzise nach, sodass Sie verborgene Probleme aufdecken können. Identifizieren Sie Logik- und Kommunikationsfehler mit minimalen Prüfschritten, unabhängig von Typ, Hersteller oder Einstellwerten des Recloser Steuergerätes.

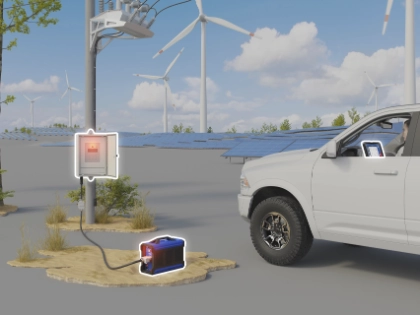

Prüfung der DER-Schutzfunktion
Dezentrale Erzeugungsanlagen (DEA) verändern moderne Stromnetze grundlegend. Als Teil des umfassenden Schutzkonzepts gegen Inselbetrieb sind Funktionen zum Schutz vor Netzausfall (NA-Schutz) für eine sichere und nahtlose Integration unerlässlich. Mit dem ARCO 400 können Sie den zweistufigen Spannungs- und Frequenzschutz, die Frequenzänderungsrate (RoCoF) sowie Vektorsprung prüfen. Der geführte Arbeitsablauf vereinfacht die Prüfung und gewährleistet den korrekten Betrieb der Schutzvorrichtungen sowie die Einhaltung der geforderten Netzanschluss-Standards.
Testpläne mit ReCoPlan erstellen

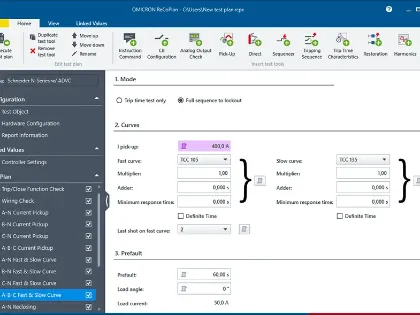

Erstellen Sie mit ReCoPlan standardisierte Testpläne für den wiederholten Einsatz an unterschiedlichen Standorten. Definieren Sie Testschritte für den Test der Steuerung von Reclosern und Sectionalizern. Verwenden Sie Instruction Commands (Anweisungen), um während der Prüfung automatisierte Anweisungen zu geben oder erforderliche Interaktionen anzuleiten. Legen Sie die Parameter aus Recloser-Steuerungen einmal zentral fest und verwenden Sie diese über „linked Values“ (verknüpfte Werte) in beliebig vielen Testschritten wieder. Auf diese Weise kann ein einziger Testplan auf Recloser-Steuergeräte desselben Typs an verschiedenen Standorten angewendet werden. Nach der Konfiguration in ReCoPlan kann der Testplan direkt mit der ARCO Control-Software ausgeführt werden.
Mit dem passenden Adapter ermöglicht das ARCO 400 einen schnellen und einfachen Anschluss und somit die Prüfung von Recloser-Steuergeräten. Jeder Smart-Controller-Adapter enthält einen Chip zur automatischen Adaptererkennung durch das ARCO 400. Dies vereinfacht die Prüfung, gewährleistet eine schnelle Einrichtung und verhindert Verdrahtungsfehler.
Wir bieten eine große Auswahl an speziellen Smart-Adaptern an und erweitern das Portfolio kontinuierlich. Einen vollständigen Überblick finden Sie in der ARCO 400 Smart-Controller-Adapter Broschüre.
Auch wenn ein benötigter Adapter nicht verfügbar ist, gibt es Alternativen:
- der BOB2 Universal-Adapter für Prüfungen
- Anfrage zur Entwicklung eines passenden Adapters
„Das ARCO 400 ist ein wichtiges Hilfsmittel zur Steigerung der Zuverlässigkeit und Leistungsfähigkeit unserer 11-kV- und 22-kV-Freileitungsnetze“
Shakes Moeketsane
Alectrix (PTY) Ltd
Softwarepakete
BOB2 Universal-Adapter für Prüfungen

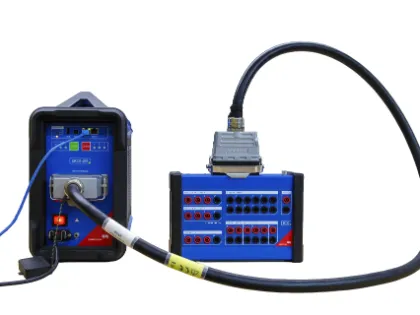

Die BOB2 Breakout Box ist ein universeller Testadapter für das ARCO 400. Sie kann für nahezu jede Recloser- oder Sectionalizer-Steuerung verwendet werden, wenn noch kein dedizierter Smart-Adapter verfügbar ist. Dank der intuitiven Benutzeroberfläche der BOB2 Configurator Software und der flexiblen E/A-Konfiguration sind Sie für Ihre Prüfaufgaben bestens gerüstet. Richten Sie Ihre individuelle Konfiguration über die BOB2-Configurator Software ein und importieren Sie diese nahtlos in ARCO Control.
Greifen Sie mit der BOB2 auf alle verfügbaren Eingänge und Ausgänge des ARCO 400 zu!
Eingänge und Ausgänge:
- 6 Binäreingänge
- 6 Ausgänge für Spannung
- 9 binäre Ausgänge
- 3 Stromausgänge
- 1 AUX-Gleichspannungs-Ausgang (variabel)
- Zusätzliche Verbindung zur Schutzerde
BOB2-Konfigurator Software

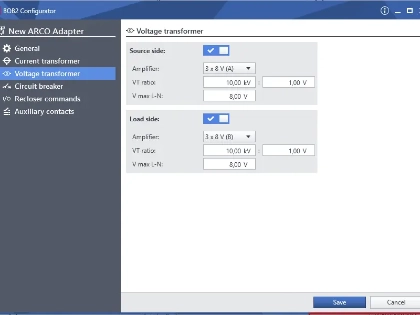

Mit der BOB2-Konfigurationssoftware können Sie neue Konfigurationen für die BOB2-Breakout-Box erstellen. Diese Konfigurationen umfassen Spannungswandler- und Stromwandler-Verhältnisse, den Leistungsschaltertyp (Anzahl der Phasen), die Schaltzeiten sowie binäre Eingangs- und Ausgangsfunktionen. Auf die erstellten Konfigurationen kann sowohl in ARCO Control als auch in ReCoPlan zugegriffen werden. Außerdem können Sie Ihre BOB2-Konfigurationen mit Ihren Kolleg:innen austauschen bzw. abspeichern.
Die BOB2 Breakout Box ist ein universeller Testadapter für das ARCO 400. Sie kann für nahezu jede Recloser- oder Sectionalizer-Steuerung verwendet werden, wenn noch kein dedizierter Smart-Adapter verfügbar ist. Dank der intuitiven Benutzeroberfläche der BOB2 Configurator Software und der flexiblen E/A-Konfiguration sind Sie für Ihre Prüfaufgaben bestens gerüstet. Richten Sie Ihre individuelle Konfiguration über die BOB2-Configurator Software ein und importieren Sie diese nahtlos in ARCO Control.
Greifen Sie mit der BOB2 auf alle verfügbaren Eingänge und Ausgänge des ARCO 400 zu!
Eingänge und Ausgänge:
- 6 Binäreingänge
- 6 Ausgänge für Spannung
- 9 binäre Ausgänge
- 3 Stromausgänge
- 1 AUX-Gleichspannungs-Ausgang (variabel)
- Zusätzliche Verbindung zur Schutzerde
Mit der BOB2-Konfigurationssoftware können Sie neue Konfigurationen für die BOB2-Breakout-Box erstellen. Diese Konfigurationen umfassen Spannungswandler- und Stromwandler-Verhältnisse, den Leistungsschaltertyp (Anzahl der Phasen), die Schaltzeiten sowie binäre Eingangs- und Ausgangsfunktionen. Auf die erstellten Konfigurationen kann sowohl in ARCO Control als auch in ReCoPlan zugegriffen werden. Außerdem können Sie Ihre BOB2-Konfigurationen mit Ihren Kolleg:innen austauschen bzw. abspeichern.
Verwandte Produkte
„Auch nach 18 Monaten sind wir nach wie vor davon überzeugt, dass wir mit dem Kauf des ARCO 400 die richtige Entscheidung getroffen haben. Das Gerät hat es uns ermöglicht, Bereiche zu identifizieren, in denen wir unsere Aufgaben besser erfüllen können, hat unsere Erwartungen hinsichtlich der Leistungsfähigkeit übertroffen und bietet das Potenzial, künftig auch zum Testen anderer Geräte wie beispielsweise Spannungsregler-Steuerungen eingesetzt zu werden.“
Christian Vermeulen P.E.
Cherryland Electric Cooperative

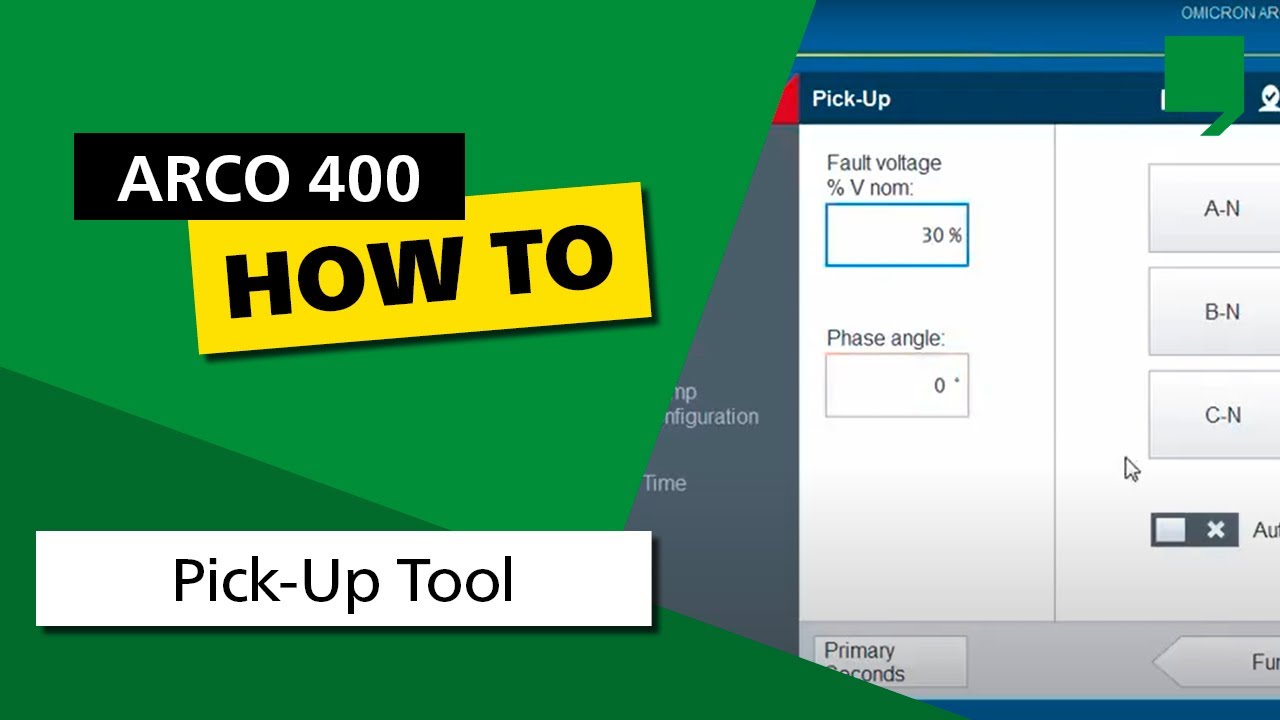

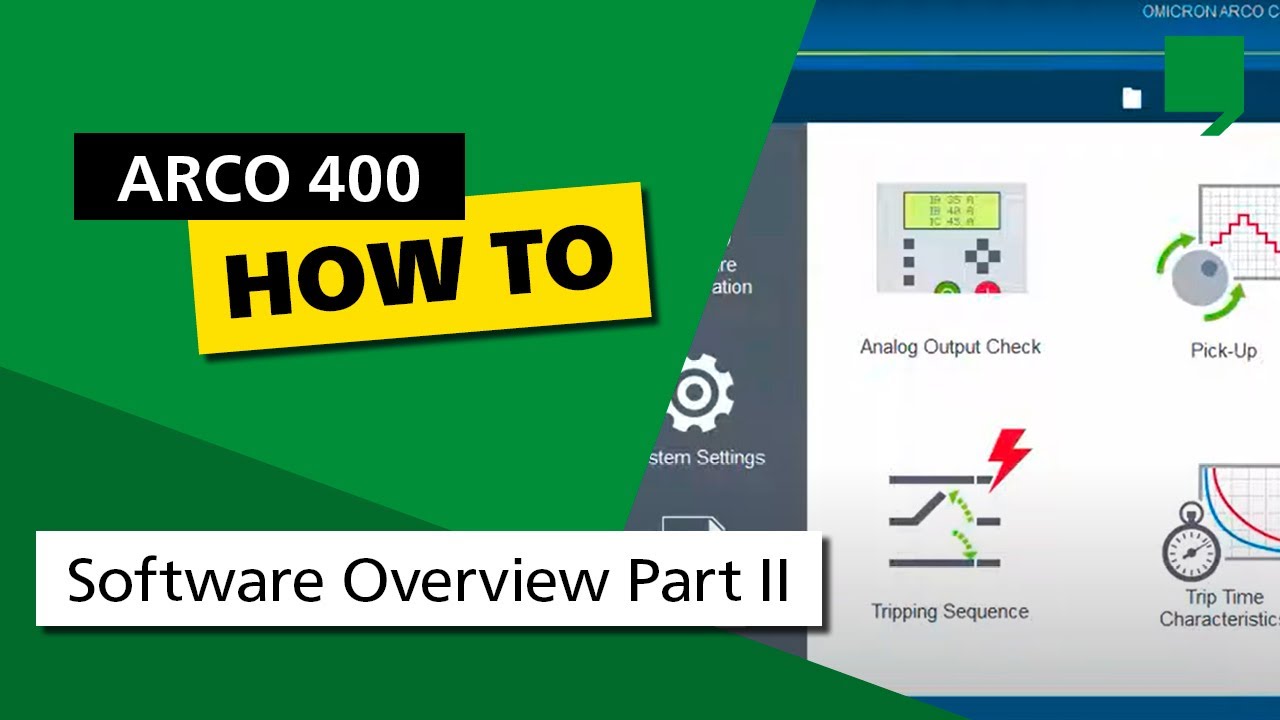

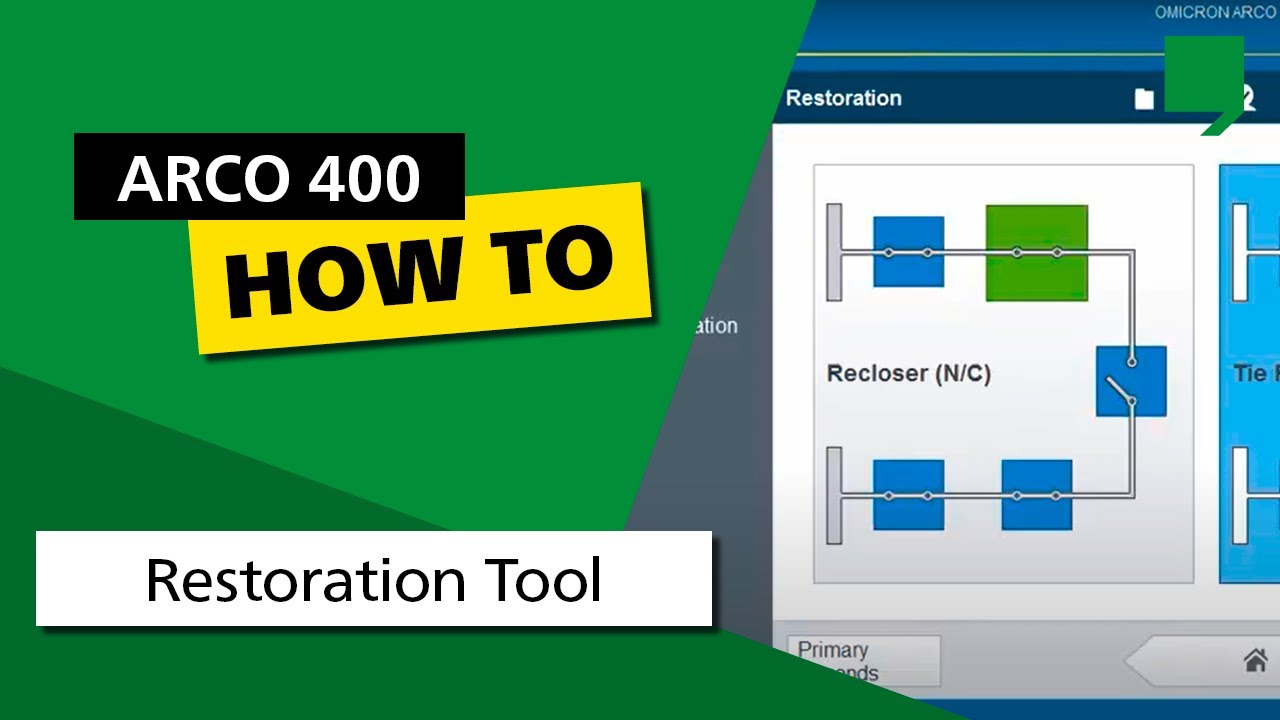

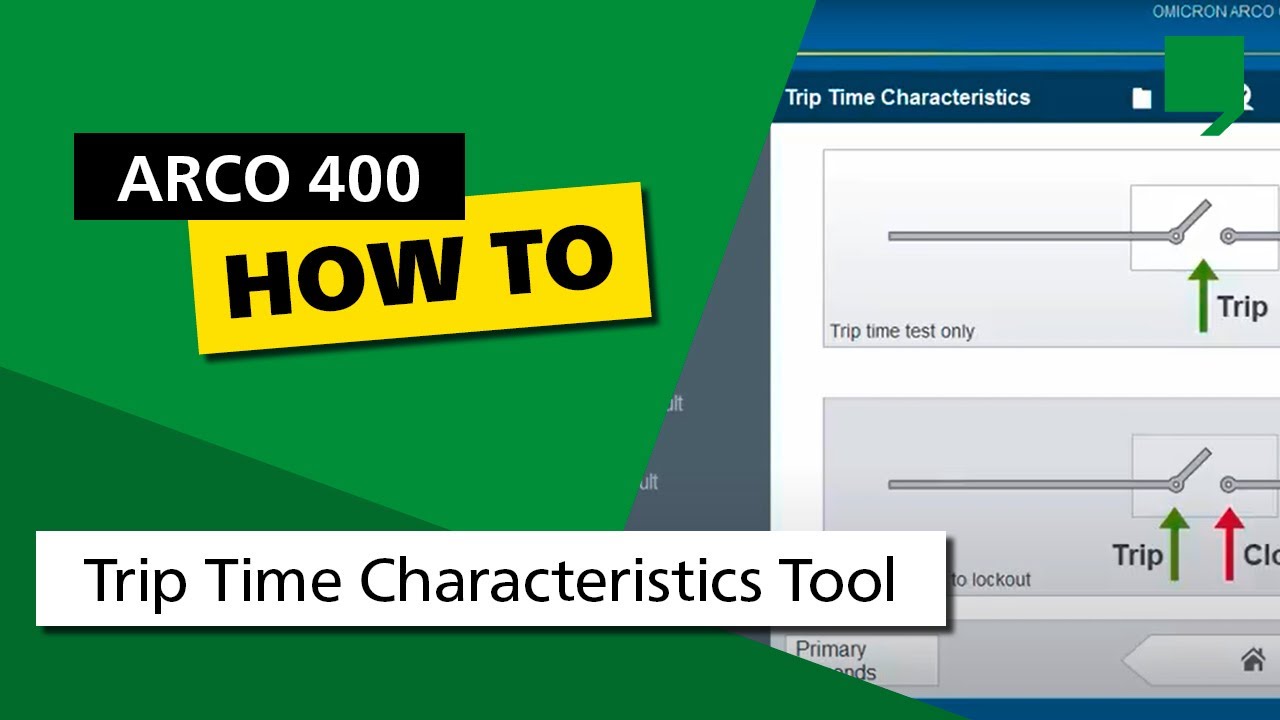

YouTube Playlist
Recloser Control Testing with ARCO 400
Energy Talks
Verwandte Podcast-Folgen
OMICRON Academy
Verwandte Schulungen
Wie oft sollte die Kalibrierung des ARCO 400 durchgeführt werden?
Das ARCO 400 sollte regelmäßig kalibriert werden, um eine optimale Leistungsfähigkeit zu gewährleisten. Das Intervall hängt von der Nutzung und den Umgebungsbedingungen ab:
- Jährliche Kalibrierung für Standardbetriebsumgebungen
- Alle 2–3 Jahre in stabilen Umgebungen mit geringer mechanischer oder thermischer Beanspruchung
- Kürzere Intervalle bei intensiver Nutzung oder hoher mechanischer und/oder thermischer Beanspruchung
Weitere Informationen zur Kalibrierung finden Sie hier.
Wie gewährleistet das ARCO 400 die Sicherheit von Personal und Betriebsmitteln?
Das ARCO 400 gewährleistet auf verschiedene Weise die Sicherheit während der Prüfungen:
- Smart Connect-Technologie: Verwendet Recloser-spezifische Adapter für die Prüfung, um korrekte Anschlüsse und Konfigurationen zu gewährleisten und Fehler bei der Verdrahtung zu vermeiden
- Standardisierte Prüfverfahren: Führen Sie vordefinierte ReCoPlan-Prüfpläne in ARCO Control aus, um einheitliche Prüfungen zu gewährleisten und menschliche Fehler zu minimieren
- Robuste Bauweise: Gewährleistet einen zuverlässigen Betrieb in rauen Umgebungen für sichere und konsistente Leistungsfähigkeit
- Benutzerfreundliche Software: Ermöglicht einen sicheren und effizienten Betrieb ohne umfangreiche Schulungen
- Geführter Prüfablauf: Führt Sie Schritt für Schritt durch den Prozess, um die Zeit der Prüfung zu verkürzen und die korrekte Durchführung sicherzustellen
Welche Vorteile bietet die Nutzung der ARCO 400 Smart Connect-Funktion?
Die Smart-Connect-Funktion des ARCO 400 vereinfacht und beschleunigt die Prüfung verschiedener Kombinationen aus Recloser Steuerungen und Leistungsschaltern.
- Automatische Adaptererkennung: Das ARCO 400 erkennt den angeschlossenen Adapter über einen integrierten Chip und konfiguriert automatisch die richtige Schnittstelle. Dazu gehören z. B. das Verhältnis von Spannungswandler (VT) und Stromwandler (CT), die Zeitabläufe des Leistungsschalters sowie Auslöse- und Einschaltbefehle.
- Plug-and-Play: Verwenden Sie denselben Steckertyp wie bei Ihrer Recloser- und Steuergerätekombination. Dies verkürzt die Einrichtungszeit erheblich und verhindert Fehler bei der Verdrahtung.
- Breite Kompatibilität: Das ARCO 400 unterstützt mithilfe spezieller Adapter zahlreiche Steuerungs- und Leistungsschalterkombinationen, zum Beispiel:
- G&W
- SEL
- Eaton/Cooper
- S&C
- NOJA
- ABB
- Schneider
- Beckwith
- Ingeteam
- Arteche
- Tavrida
- Southern States
- Siemens
- Und viele weitere
Wie erhalte ich detaillierte Informationen zur Verwendung der ARCO Control-Steuersoftware mit dem ARCO 400?
Ausführliche Informationen finden Sie im ARCO Control-Bedienungshandbuch und im Dokument „Technische Daten“.
Das ARCO Control-Bedienungshandbuch ist in unserem Kundenportal und über die Software selbst verfügbar. Es enthält Schritt-für-Schritt-Anleitungen und Hinweise zur Fehlersuche, darunter Lösungen für Probleme mit der Geräteerkennung und Verbindungsprüfungen zum ARCO 400.
Das Dokument „Technische Daten“ ist auf der ARCO 400-Produktseite verfügbar. Es beschreibt technische Daten, Systemfunktionen und Anforderungen im Betrieb.
Außerdem sind tutorial Videos online bzw. direkt über die Bediensoftware aufrufbar.
Was muss ich vor dem Betrieb des ARCO 400 überprüfen?
Bevor Sie das ARCO 400 im Betrieb nutzen, stellen Sie sicher, dass die folgenden Voraussetzungen erfüllt sind:
- Stellen Sie vor dem Betrieb sicher, dass ein Schutzerdungsanschluss vorhanden ist
- Vergewissern Sie sich vor der Verdrahtung, dass alle leitenden Teile spannungsfrei sind
- Betreiben Sie das Gerät nur unter den angegebenen Umgebungsbedingungen und nicht in explosionsgefährdeten Bereichen
- Verhindern Sie das Eindringen von Flüssigkeiten und führen Sie keine Gegenstände in Öffnungen ein
- Verwenden Sie das Gerät nur in einwandfreiem technischen Zustand und gemäß den betrieblichen Vorschriften
- Halten Sie den Arbeitsbereich sauber und gut beleuchtet
- Verwenden Sie das Gerät nicht, wenn es sichtbare Schäden oder Funktionsstörungen aufweist
Brauchen Sie Hilfe bei der Entscheidung?
