Freileitungen
Genaue Impedanzdaten für zuverlässigen Schutz
Freileitungen und Übertragungsleitungen erfordern präzise elektrische Parameter, um einen zuverlässigen Schutz und einen sicheren Netzbetrieb zu gewährleisten. Leitungsimpedanzmessungen, K-Faktor-Prüfungen und Messungen der mutuellen Kopplung bilden die Grundlage für genaue Einstellungen der Schutzrelais für die Leitungsdistanz.
Wir unterstützen Sie bei der Prüfung von Übertragungsleitungen für Inbetriebnahme, Verifizierung und Fehlersuche. Die Messung von Positiv- und Nullimpedanzen direkt vor Ort validiert Ihre Auslegungsdaten, optimiert die Reichweite der Relais und verbessert die Genauigkeit der impedanzbasierten Fehlerortung.
Sicherer Betrieb beginnt mit einer ordnungsgemäßen Erdung
Nach der Errichtung von Masten für neue Freileitungen ist die Überprüfung des Erdungssystems unerlässlich, um einen sicheren Betrieb zu gewährleisten. Im Laufe der Zeit verschlechtern sich Masten, Fundamente und Erdungssysteme, was die Sicherheit beeinträchtigen kann.
Die Erdungsimpedanz sowie Messungen der Schritt- und Berührungsspannung helfen dabei, die ordnungsgemäße Leistungsfähigkeit der Erdung zu überprüfen und potenzielle Probleme frühzeitig zu erkennen.
Herausforderungen für Freileitungen
Fehlerhafte Leitungsdaten
Die Auslegungswerte weichen oft von den tatsächlichen Bedingungen in Ihrem System ab. Die Geometrie der Masten, die Anordnung der Leiter, der spezifische Erdwiderstand und die mutuelle Kopplung zwischen Parallelleitungen beeinflussen alle die Nullimpedanz (Z0).
Falsche Annahmen bei der Bestimmung der Leitungsparameter wirken sich direkt auf die Berechnung des k-Faktors und die Funktion des Distanzschutzes aus. Dies kann zu unerwünschten Schutzauslösungen führen oder im Fehlerfall großflächige Versorgungsunterbrechungen verursachen, wenn das nächstgelegene Distanzschutzrelais nicht zuverlässig auslöst.
Mutuelle Kopplung
Parallel verlaufende Übertragungsleitungen und Doppelleitungen verursachen eine gegenseitige Kopplung im Nullsystem. Wird diese gegenseitige Kopplung nicht gemessen oder bei der Parametrierung berücksichtigt, kann der Distanzschutz bei Erdschlüssen über- oder unterreichend ansprechen.
Dies führt zu einer geringeren Selektivität und kann Fehlauslösungen von Schutzrelais verursachen, wodurch die Zuverlässigkeit des Energiesystems beeinträchtigt wird.
Zeitdruck und Personalmangel
Inbetriebnahme- und Wartungsprüfungen an Freileitungen stehen häufig unter hohem Zeitdruck. Um enge Zeitpläne einzuhalten, sind zuverlässige und praxistaugliche Prüfsysteme für wesentliche Messungen wie Leitungsimpedanz, k-Faktor und Erdungseigenschaften erforderlich.
Ebenso entscheidend sind einfach zu bedienende Lösungen, die durch umfassende Schulungen und einen 24/7-Support ergänzt werden. Sie tragen zu effizienten Arbeitsabläufen und zuverlässigen Prüfergebnissen bei.
Repowering / Neuverkabelung
Freileitungen werden häufig modernisiert, um ihre Übertragungskapazität zu erhöhen, beispielsweise durch den Einsatz moderner Hochtemperaturleiterseile, höherer Betriebsspannungen sowie bei Bedarf durch die Verstärkung von Masten und die Anpassung der Schutzparametrierung.
Solche Modernisierungen erfordern eine erneute Bewertung der Erdungssicherheit sowie eine Aktualisierung der Leitungsimpedanzdaten für das Schutzsystem.
Dynamische Leitungsbewertung (DLR)
Moderne Technologien nutzen Sensoren, Monitoring und Analysen, um die Übertragungskapazität von Freileitungen zu erhöhen, ohne neue Leitungen errichten zu müssen. Dadurch können jedoch höhere Fehlerströme auftreten, sodass Schutzkonzepte und Auslösezeiten angepasst werden müssen.
In solchen Fällen ist eine erneute Bewertung des Erdungssystems erforderlich, um die Personensicherheit und den sicheren Netzbetrieb weiterhin zu gewährleisten.
Alternde Infrastruktur
Freileitungen bleiben jahrzehntelang in Betrieb, manchmal sogar über 100 Jahre lang. Masten, Fundamente und Erdungssysteme verschlechtern sich mit der Zeit, und Baumaßnahmen in der Umgebung können die Bedingungen verändern. Regelmäßige Prüfungen sind daher unerlässlich, um eine wirksame Erdung sicherzustellen und Schritt- sowie Berührungsspannungen dauerhaft innerhalb der zulässigen Grenzwerte zu halten.
Prüfverfahren
Messverfahren für Freileitungen
Messung der Leitungsimpedanz und des k-Faktors
Messung der Leitungsimpedanz und des k-Faktors
Mit einer Leitungsimpedanzmessung werden die Mit- (Z₁) und die Nullimpedanz (Z₀) von Freileitungen unter realen Installationsbedingungen bestimmt. Diese Parameter sind für die korrekte Parametrierung von Distanzschutzrelais sowie für die Fehlerortung auf Basis der Impedanz erforderlich.
Die Messung des k-Faktors (Nullimpedanz-Kompensationsfaktor) gewährleistet die korrekte Erdschlusskompensation.
Mutuelle Kopplung
Mutuelle Kopplung
Die Messung der gegenseitigen Kopplung bestimmt die Nullsystem-Kopplungsimpedanz zwischen parallel verlaufenden oder doppelsystemigen Freileitungen unter realen Betriebsbedingungen. Wird diese Kopplung nicht berücksichtigt, kann der Distanzschutz bei Erdschlüssen über- oder unterreichend ansprechen.
Zur Erfassung der gegenseitigen Kopplung zwischen den Systemen wird eine zusätzliche Messschleife gemessen. Die daraus ermittelten Schleifenimpedanzen bilden die Grundlage für eine präzise Berechnung der Leitungsparameter und gewährleisten einen sicheren sowie selektiven Schutz.

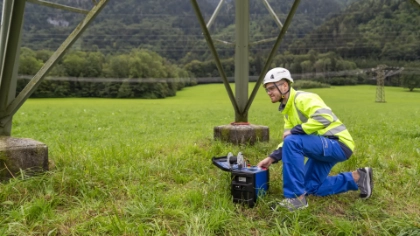

Erdungsimpedanz
Erdungsimpedanz / Erdpotentialanstieg (GPR/EPR)
Die Erdungsimpedanzmessung bewertet, wie effektiv ein Freileitungsmast, sein Fundament und das zugehörige Erdungssystem Erdschlussströme in das Erdreich ableiten und wie stark die Erdpotenzialanhebung (GPR/EPR) im Fehlerfall ausfällt.
Eine hohe Erdungsimpedanz führt zu einer stärkeren Erdpotenzialanhebung und kann gefährliche Schritt- und Berührungsspannungen im Bereich des Mastes verursachen. Dadurch entstehen Risiken für Personen und Gerät.

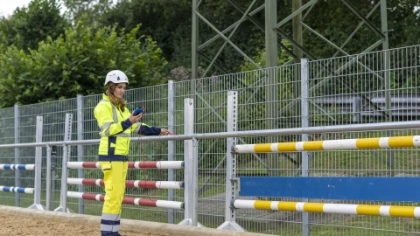

Schritt- und Berührungsspannung
Schritt- und Berührungsspannungsprüfung
Schritt- und Berührungsspannungen können auch direkt gemessen werden. Dies ist insbesondere dann wichtig, wenn sich ein Freileitungsmast in einem bewohnten oder öffentlich zugänglichen Bereich befindet und sichergestellt werden muss, dass die Schritt- und Berührungsspannungen im Fehlerfall innerhalb der zulässigen Grenzwerte liegen.
Messung der Leitungsimpedanz und des k-Faktors
Mit einer Leitungsimpedanzmessung werden die Mit- (Z₁) und die Nullimpedanz (Z₀) von Freileitungen unter realen Installationsbedingungen bestimmt. Diese Parameter sind für die korrekte Parametrierung von Distanzschutzrelais sowie für die Fehlerortung auf Basis der Impedanz erforderlich.
Die Messung des k-Faktors (Nullimpedanz-Kompensationsfaktor) gewährleistet die korrekte Erdschlusskompensation.
Mutuelle Kopplung
Die Messung der gegenseitigen Kopplung bestimmt die Nullsystem-Kopplungsimpedanz zwischen parallel verlaufenden oder doppelsystemigen Freileitungen unter realen Betriebsbedingungen. Wird diese Kopplung nicht berücksichtigt, kann der Distanzschutz bei Erdschlüssen über- oder unterreichend ansprechen.
Zur Erfassung der gegenseitigen Kopplung zwischen den Systemen wird eine zusätzliche Messschleife gemessen. Die daraus ermittelten Schleifenimpedanzen bilden die Grundlage für eine präzise Berechnung der Leitungsparameter und gewährleisten einen sicheren sowie selektiven Schutz.
Erdungsimpedanz / Erdpotentialanstieg (GPR/EPR)
Die Erdungsimpedanzmessung bewertet, wie effektiv ein Freileitungsmast, sein Fundament und das zugehörige Erdungssystem Erdschlussströme in das Erdreich ableiten und wie stark die Erdpotenzialanhebung (GPR/EPR) im Fehlerfall ausfällt.
Eine hohe Erdungsimpedanz führt zu einer stärkeren Erdpotenzialanhebung und kann gefährliche Schritt- und Berührungsspannungen im Bereich des Mastes verursachen. Dadurch entstehen Risiken für Personen und Gerät.
Schritt- und Berührungsspannungsprüfung
Schritt- und Berührungsspannungen können auch direkt gemessen werden. Dies ist insbesondere dann wichtig, wenn sich ein Freileitungsmast in einem bewohnten oder öffentlich zugänglichen Bereich befindet und sichergestellt werden muss, dass die Schritt- und Berührungsspannungen im Fehlerfall innerhalb der zulässigen Grenzwerte liegen.
Empfohlene Lösungen
Finden Sie die richtige Lösung für Ihre Anwendung
CPC 100 + CP CU1
Unsere Geräte CPC 100 und CP CU1 bilden ein Leitungs- und Erdungsprüfsystem für Übertragungsnetze, mit dem Sie die Impedanz der Mit- und Nullimpedanz messen, den k-Faktor berechnen und die mutuelle Kopplung unter realen Bedingungen ermitteln können.
Frequenzselektive Einspeisung und galvanische Trennung ermöglichen präzise und sichere Prüfungen, sodass Sie Ihre Distanzrelais korrekt parametrieren und die Inbetriebnahme zuverlässig abschließen können. Das System kann auch zur Erdung von Masten der Übertragungsleitung verwendet werden.
COMPANO 100 + CIB1
Das leichte, akkubetriebene COMPANO 100 ermöglicht effiziente Erdungsimpedanzmessungen sowie Schritt- und Berührungsspannungsmessungen an Freileitungsmasten und trägt so zur Gewährleistung der Netzsicherheit bei.
Das COMPANO 100 ermöglicht zudem Leitungsimpedanzmessungen an Kurz- und Mittelspannungs-Freileitungen (bis zu 10 km) ohne Parallelsystem. Automatische Schleifenumschaltung, minimaler Verkabelungsaufwand und integrierte Sicherheitsfunktionen vereinfachen die Prüfung.
Verwandte Produkte
Einblicke
Warum sollte ich die Leitungsimpedanz messen, anstatt mich auf berechnete Werte zu verlassen?
Berechnete Werte basieren häufig auf Annahmen hinsichtlich des spezifischen Erdwiderstands und der Leitungskonfiguration. Durch Messungen unter realen Bedingungen werden die tatsächliche Mit- und Nullsystemimpedanz sowie der k-Faktor bestimmt. Dadurch lassen sich Distanzschutzrelais zuverlässig parametrieren und Über- oder Untergreifen einer Zon vermeiden.
Welche Parameter können an Übertragungsleitungen und Freileitungen gemessen werden?
Sie können die Mitimpedanz (Z₁), die Nullimpedanz (Z₀), den k-Faktor, die Erdungsimpedanz sowie die mutuelle Kopplung zwischen parallelen Leitungen messen. Dadurch lassen sich Distanzschutzrelais zuverlässig parametrieren und Über- oder Untergreifen einer Zone vermeiden.
Was passiert, wenn die Leitungsparameter falsch sind?
Falsche Parameter können zu einer Über- oder Untergreifen der Zone, zu Fehlauslösungen oder zu einer ausbleibenden Auslösung führen. Genaue Messungen verringern das Risiko von Netzausfällen und verbessern die Netzstabilität.
Inwiefern verbessern Leitungsimpedanzmessungen den Distanzschutz?
Die Messungen der Impedanz ermöglichen eine präzise Zoneneinstellung und Justierung des k-Faktors. Dies gewährleistet eine selektive Auslösung und eine genaue, auf der Impedanz basierende Fehlerortung unter realen Netzwerkbedingungen.
Was ist mutuelle Kopplung und warum ist sie von Bedeutung?
Zwischen parallelen Leitungen kommt es zu einer mutuellen Kopplung, die das Schutzverhalten beeinflussen kann. Durch ihre Messung werden korrekte Relais-Einstellungen sichergestellt und Fehlauslösungen vermieden.
Lässt sich die mutuelle Kopplung zwischen parallelen Leitungen messen?
Ja, die mutuelle Kopplungsimpedanz kann bestimmt werden, um Kopplungseffekte zwischen Parallelleitungen zu berücksichtigen. Dadurch werden Fehlauslösungen von Schutzvorrichtungen verhindert, die durch induzierte Ströme aus benachbarten Leitungen verursacht werden.
Wie lange dauert eine typische Messung der Leitungsimpedanz?
Die Einrichtung ist unkompliziert, und dank geführter Arbeitsabläufe und spezieller Prüfvorlagen sind die Messungen schnell abgeschlossen. Die Ergebnisse liegen unmittelbar nach der Prüfung vor.
Was ist der Vorteil von frequenzvariablen Prüfungen?
Die Prüfung bei variablen Frequenzen unterdrückt Störungen und liefert detailliertere Einblicke in das Leitungsverhalten, wodurch die Genauigkeit und Zuverlässigkeit der Messungen erhöht werden.
Warum ist es sinnvoll, die Prüfung der Erdungsanlage von Strommasten regelmäßig durchzuführen?
Strommasten, ihre Fundamente und das Erdungsnetz unterliegen im Laufe der Zeit einer Abnutzung.
Zur Gewährleistung der persönlichen Sicherheit und zur Vermeidung von Schäden an Geräten in der Umgebung müssen die dabei entstehenden Schritt- und Berührungsspannungen während eines Fehlers unter den zulässigen Grenzwerten bleiben.
Warum sollte ich mein Erdungssystem überprüfen, nachdem eine Übertragungsleitung durch eine Umverdrahtung neu verkabelt wurde?
Eine Umverdrahtung wird häufig vorgenommen, um die Übertragungskapazität einer Freileitung zu erhöhen, insbesondere im Hinblick auf höhere Kurzschlussströme im Fehlerfall.
Durch die Messung des Erdungssystems eines Freileitungsmastes kann nachgewiesen werden, dass die daraus resultierenden Schritt- und Berührungsspannungen auch nach der Erneuerung der Leiterseile innerhalb der zulässigen Grenzwerte liegen.
Was versteht man unter der Erneuerung der Leitungen oder der Neuverkabelung einer Freileitung, und welche Vorteile bietet dies?
Die Repowering- oder Neuverkabelung einer Freileitung umfasst die Modernisierung der bestehenden Übertragungsinfrastruktur durch den Austausch von Leitern oder Schlüsselkomponenten, um Kapazität und Leistungsfähigkeit zu steigern. Dies geschieht, um den steigenden Bedarf zu decken, erneuerbare Energien zu integrieren und den Wirkungsgrad zu verbessern. Zu den Vorteilen zählen eine höhere Übertragungskapazität, geringere Verluste, niedrigere Kosten, kürzere Umsetzungszeiten und minimale Umweltauswirkungen durch die Wiederverwendung bestehender Trassen.
