CPC 100
Ersetzt mehrere Geräte für die Prüfung
Bis zu 800 A / 2 kV Ausgangsleistung
Frequenzbereich von 15 Hz bis 400 Hz
Passt sich an verschiedene Prüfszenarien an
Robuste Konstruktion mit hoher Präzision für raue Umgebungsbedingungen
Unterstützt effiziente Testprozesse
Ein System für zuverlässige Primärprüfungen

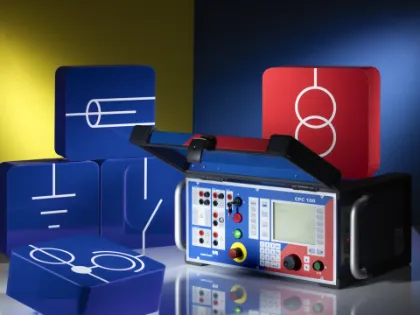

Das CPC 100 ist ein patentiertes Primärprüfsystem, das mehrere Prüfgeräte ersetzt und so den Aufwand für Transport, Schulung und Prüfung reduziert. Es kombiniert hohe Strom- und Spannungsausgänge mit präzisen Funktionen für die Messung zur Prüfung von Leistungstransformatoren, Messwandlern, rotierenden Maschinen und Erdungssystemen. Es eignet sich für Inbetriebnahme und Wartung und kann über die Frontplatte oder mit der Primary Test Manager™ (PTM)-Software betrieben werden, wodurch zuverlässige Daten für fundierte Entscheidungen über Betriebsmittel zur Verfügung gestellt werden.
Effiziente Prüfung über mehrere Anwendungen hinweg
Das Testen von Anlagenkomponenten im Stromnetz erfordert oft mehrere Geräte und komplexe Aufbauten. Das CPC 100 vereint wichtige Prüffunktionen in einem System und reduziert so die Rüstzeit, den Handhabungsaufwand und Fehlerquellen. Dank seiner flexiblen Ausgangsleistung und variablen Frequenz ermöglicht das CPC 100 Messungen unter realen Bedingungen und deckt so Probleme auf, die mit herkömmlichen Methoden übersehen werden. Die integrierte Software unterstützt die Prüfung und Erstellung von Reports und sorgt so für zuverlässige Ergebnisse und fundierte Entscheidungen zur Wartung.

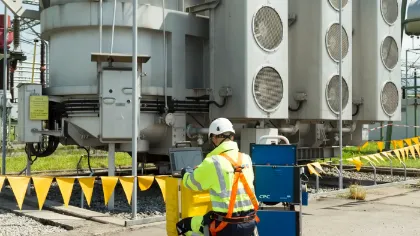

Das CPC 100 wurde für den praktischen Einsatz vor Ort entwickelt und hilft Ingenieur:innen dabei, zuverlässige Prüfungen durchzuführen, das Verhalten von Betriebsmitteln besser zu verstehen und die Wartung auf der Grundlage von Messdaten statt von Annahmen zu planen.
Bis zu 800 A AC / 400 A DC oder 2000 V bei 15 Hz – 400 Hz
Leistungsstark mit einer Ausgangsleistung von bis zu 5 kVA
Hohe Genauigkeit dank hervorragender Unterdrückung von Störungen
Einfach zu transportieren (nur 29 kg) – ideal für Prüfungen vor Ort
Prüfvorlagen, automatisch generierte Prüfabläufe und Prüfprotokolle auf einen Klick
Bis zu 2000 A oder 12 kV / 15 kV unter Verwendung von Strom- oder Spannungsverstärkern
Verwandte Anwendungen
Anwendungsbereiche dieses Produkts
Hochleistungsfähige Möglichkeiten für die Prüfung
Das CPC 100 vereint mehrere elektrische Prüfunktionen in einem System und ermöglicht so einen flexiblen Einsatz in verschiedenen Anwendungsbereichen.

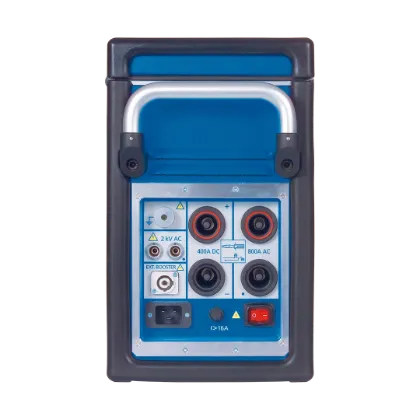

- Stromausgang: bis zu 800 A AC (2 kA mit Booster)
- Spannungsausgang: bis zu 2 kV (12 – 15 kV mit TD12/15)
- Leistung: bis zu 5 kVA
- Frequenzbereich: 15 Hz bis 400 Hz
- Gleichstromausgang: bis zu 400 A
- Tragbare Bauweise: ca. 29 kg
Technische Daten

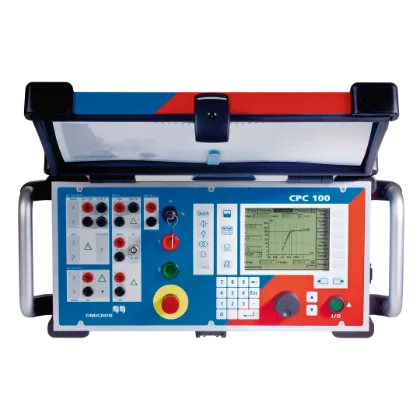

Lernen Sie das CPC 100 kennen
6 A / 130 V-Ausgang
6 A DC-Stromausgang
10-A-AC- oder DC-Stromausgang
300-V-Wechselspannung-Spannungsmesseingang
3 V AC-Spannungseingang für Niederspannungsmessungen
10-V-DC-Spannungsmesseingang
Binäreingang für potenzialfreie Kontakte
Sicherheitsschlüsselsperre
Signalleuchten
Not-Aus-Taster
Tasten zur schnellen Anwendungsauswahl
LCD-Monitor
Erweitertes Jog-Dial-Handrad mit „Klick“-Funktion (Enter)
Start/Stopp-Taste für die Prüfung
Bedienungshandbuch

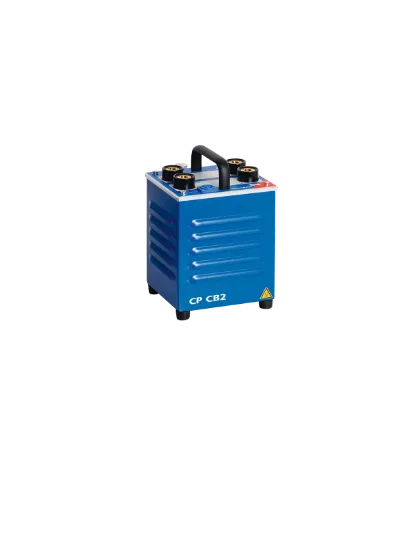

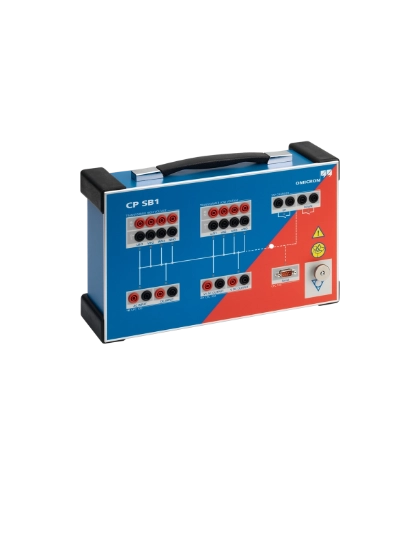

Verwandte Produkte
Verwandte Videos
OMICRON Academy
Verwandte Schulungen
- Umfassende Diagnose des Isolationszustands von rotierenden MaschinenClassroom TrainingPlätze verfügbar
- 1 Tag
- Österreich (Training Center Klaus)
- CPC 100
- Deutsch
- Time-optimized circuit breaker diagnostics with CIBANO 500Classroom TrainingWenige Plätze frei
- 1 Tag
- Australien (Perth CBD)
- CIBANO 500, Protection Testing Library (PTL), CPC 100
- Englisch
Wofür wird das CPC 100 verwendet?
Es wird zur Durchführung von Primärprüfungen an elektrischen Geräten wie Leistungstransformatoren, Stromwandlern, Spannungswandlern, rotierenden Maschinen, Kabeln und Schaltanlagen verwendet.
Kann es mehrere Geräte für die Prüfung ersetzen?
Ja, es vereint mehrere Prüffunktionen in einem System, wodurch der Bedarf an separaten Geräten sinkt.
Ist das CPC 100 für den Einsatz im Außendienst geeignet?
Ja, dank seines kompakten, tragbaren Designs lässt es sich leicht transportieren und vor Ort für die Prüfungen einsetzen.
Welche Arten von Prüfungen kann es durchführen?
Es unterstützt Strom- und Spannungs-Einspeisung, Widerstandsmessungen, Verhältnisprüfungen, Impedanzmessungen, Verlustfaktor (Tan Delta)/elektrischer Energieverlust, Messungen der Kapazität und vieles mehr.
Inwiefern unterstützt es einen hohen Wirkungsgrad bei Arbeitsabläufen?
Das System umfasst geführte Prüfvorlagen, automatisierte Report-Erstellung und Software-Unterstützung zur Optimierung von Prüfprozessen.
Unterstützt es diagnostische Prüfungen?
Ja, das System ermöglicht sowohl Standard- als auch erweiterte Prüfungen.

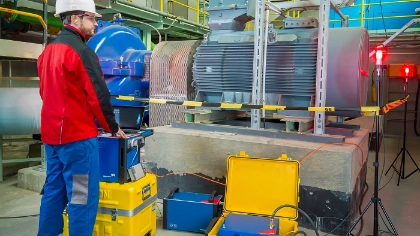

Wie unterstützt das CPC 100 die Prüfung rotierender Maschinen?
Das CPC 100 ermöglicht eine Reihe elektrischer Prüfungen zur Bewertung des Zustands von Motoren und Generatoren. Es bietet sowohl Strom- als auch Spannungs-Einspeisung und ermöglicht so Messungen wie beispielsweise des Wicklungswiderstands und des Isolationszustands. Dies trägt zur frühzeitigen Erkennung von Problemen bei und unterstützt fundierte Wartungsentscheidungen.
Kann das CPC 100 zur Diagnose von Motoren und Generatoren verwendet werden?
Ja, das CPC 100 unterstützt Diagnoseprüfungen während des gesamten Lebenszyklus einer rotierenden Maschine. Es hilft dabei, Probleme wie Isolationsminderung oder Verbindungsprobleme zu erkennen, sorgt so für einen zuverlässigen Betrieb und verringert das Risiko unerwarteter Ausfälle.
Warum ist die Prüfung des Erdungssystems wichtig?
Erdungssysteme sind für die Sicherheit des Personals und die Zuverlässigkeit des Systems von entscheidender Bedeutung. Bei Störungen sorgen sie dafür, dass gefährliche Schritt- und Berührungsspannungen innerhalb sicherer Grenzen bleiben. Durch Prüfungen lässt sich sicherstellen, dass das System unter realen Bedingungen wie vorgesehen funktioniert.
Welche Erdungsprüfungen kann das CPC 100 durchführen?
Das CPC 100 unterstützt Messungen wie Erdungsimpedanz/Potentialabfall, Schritt- und Berührungsspannung, Erdungsnetzintegrität, spezifischer Erdwiderstand sowie Durchgangsprüfungen. Außerdem kann es Stromverteilungs- und Reduktionsfaktoren in Erdungssystemen ermitteln.
