CPOL3

Das CPOL3 ermittelt die Polarität in Kreisen von Messwandlern mithilfe eines gleichstromfreien Sägezahnsignals. Dieses Signal kann von einem unserer Prüfgeräte erzeugt werden, beispielsweise dem COMPANO 100, dem CMC 500 oder dem CPX 200.

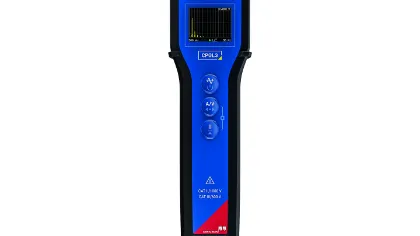

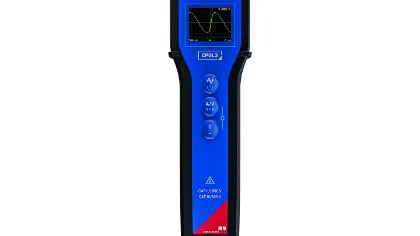

Dieses Verfahren funktioniert sowohl auf der Primär- als auch auf der Sekundärseite von Messwandlern und vermeidet Sättigungseffekte. Zudem ermöglicht es die Messung von True-RMS-Spannungen oder -Strömen mithilfe einer Stromzange. Ein integrierter, oszilloskopähnlicher Modus visualisiert die Signalverläufe. Eine wählbare niedrige Eingangsimpedanz reduziert Störungen in komplexen Umgebungen.

In Kombination mit dem CMC 500 und CMC Swift ermöglicht es eine bequeme Identifizierung der Phasen in dreiphasigen Schaltungen.

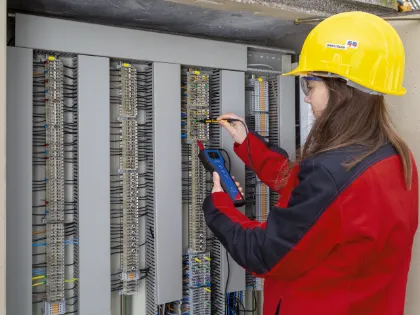

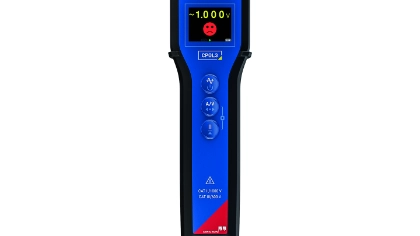

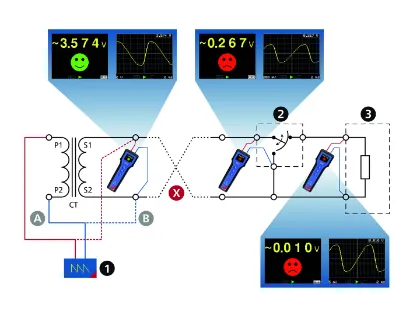

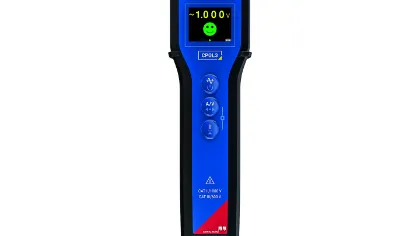

Verwenden Sie das CPOL3 zusammen mit einem unserer Prüfgeräte, um mehrere Prüfungen der Verdrahtung effizient zu kombinieren. Das Prüfgerät führt eine Einspeisung eines Sägezahnsignals in die Primär- oder Sekundärseite des Strom- oder Spannungswandlers durch. Das CPOL3 zeigt bei korrekter Polarität eine grüne Anzeige und bei verkehrter Polarität eine rote Anzeige an. Eine falsche Polarität wird zudem im Oszilloskop-ähnlichen Modus als invertiertes Signal dargestellt.

Das CPOL3 zeigt zudem die gemessene Spannung an. Je näher die Messung an der Last liegt, desto geringer sind die Schleifenimpedanz und die angezeigte Spannung. Dadurch können Sie die Klemmenbelegung leicht überprüfen, indem Sie die Spannung vergleichen und die Last grob bestimmen.

^{1: Prüfgerät
2: Schalter
3: Bürde}
