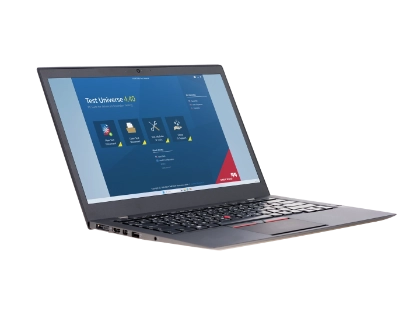

Test Universe

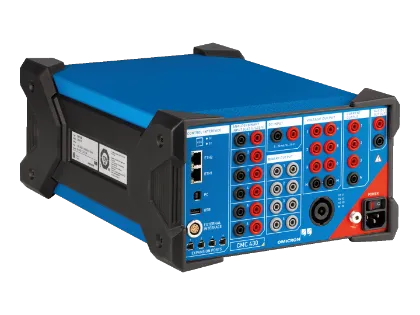

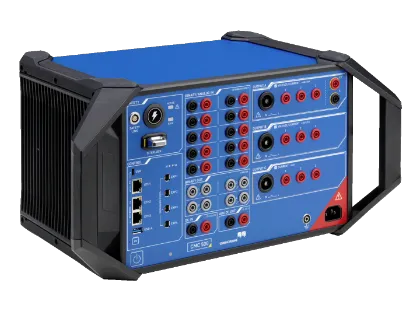

Test Universe ist eine Software, die für eine einstellwertbasierte Schutzprüfung mit CMC-Prüfgeräten konzipiert ist. Damit können Sie Tests standardisieren, Arbeitsabläufe automatisieren und erzielen wiederholbare, nachvollziehbare Ergebnisse bei Prüfungen für konventionelle Umspannwerke und in digitalen IEC 61850-Schaltanlagen.

Nein, Sie können mit einfachen manuellen Prüfungen beginnen und schrittweise zu automatisierten Arbeitsabläufen übergehen. Test Universe unterstützt einen schrittweisen Ansatz, der es Teams ermöglicht, wiederverwendbare Prüfpläne zu erstellen, sobald sich ihre Testprozesse zunehmend standardisieren.

Test Universe bietet verschiedene Automatisierungsstufen.

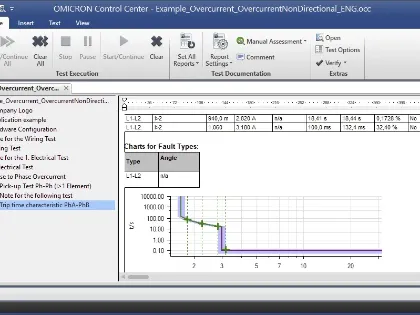

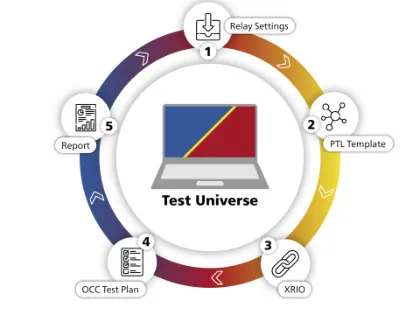

Die Verwendung des OMICRON-Control Centers (OCC) gewährleistet bereits eine automatische Report-Erstellung und Wiederholbarkeit. Schutzfunktionsmodule modellieren die Relaischarakteristik und ermöglichen eine automatische Bewertung. Außerdem können Sie damit auf einfache Weise Prüfpunkte relativ zu einer Zone der Schutzfunktion definieren, beispielsweise 80 % von Zone 1 für die Distanzfunktion oder 120 % eines Überstromschwellwerts. Diese Prüfpunkte passen sich automatisch an, wenn die Relais-Einstellungen aktualisiert werden.

Alle Module nutzen die leistungsstarke LinkToXRIO-Funktion, um Prüfeinstellungen mit bestimmten Einstellungen zu verknüpfen. Mit LinkToXRIO lässt sich zudem steuern, ob Module ausgeführt oder übersprungen werden, beispielsweise durch das Weglassen von Richtungsprüfungen, wenn das Relais richtungsunabhängig ist. Für die meisten Relais bietet Test Universe Importfilter, um Relais-Einstellungen einfach in das Prüfobjekt zu importieren. Diese Funktionen können von allen Benutzern angewendet werden. Eine weitere individuelle Automatisierung lässt sich durch Skripting in einer Visual Basic-ähnlichen Sprache erreichen.

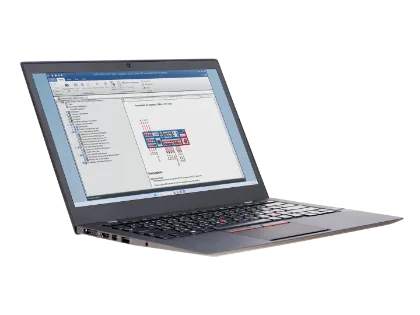

Die PTL-Bibliothek enthält zahlreiche Beispiele dafür, wie die oben genannten Automatisierungsfunktionen mit hohem Wirkungsgrad genutzt werden können.

Ja, Test Universe unterstützt die Kommunikation nach IEC 61850, einschließlich GOOSE und Sampled Values und Client/Server. Dies ermöglicht Tests sowohl in konventionellen als auch in digitalen Schaltanlagen.

Bei der einstellwertbasierten Schutzprüfung wird das Verhalten des Schutzes anhand seiner eingestellten Parameter wie Schwellwerte, Verzögerungszeiten, Zonen und Kennlinien überprüft. Dabei wird geprüft, ob das Gerät auf Basis seiner tatsächlichen Einstellwerte ordnungsgemäß funktioniert.

Systembasierte Tests gehen noch einen Schritt weiter, indem sie realistische Netzbedingungen simulieren und überprüfen, wie sich das gesamte Schutzsystem im Betrieb verhält. Test Universe konzentriert sich auf parameterbasierte Schutzprüfungen, während RelaySimTest diese durch systembasierte Tests ergänzt.

Ja, Test Universe unterstützt die Prüfung verschiedener Relaisgenerationen – von elektromechanischen Relais bis hin zu modernen multifunktionalen IEDs – unter Verwendung eines einheitlichen Arbeitsablaufs.

Test Universe wird in vier Paketen angeboten: Essential, Standard, Enhanced und Complete. Jedes Paket enthält eine unterschiedliche Auswahl an Modulen und Tools, die später durch zusätzliche Module und Optionen erweitert werden können.

• Essential: Ein guter Einstieg mit grundlegenden Funktionen und Modulen und die Basis für eine individuelle Zusammenstellung benötigter Module.
• Standard: Enthält die Module, die typischerweise zur einstellwertbasierten Prüfung von  Schutzgeräten verwendet werden.
• Enhanced: Baut auf Standard auf und bietet Funktionen für systembasierte Prüfungen, transiente Simulationen und zur freien Programmierung.
• Complete: Enthält alle Funktionen und Softwaremodule, die für de Ansteuerung von CMC-Prüfgeräten angeboten werden. (Ausnahme CMC CT Check)

Lizenzen werden pro Modul und pro CMC vergeben und auf dem CMC gespeichert, sodass jeder Benutzer, der dieses Gerät bedient, die lizenzierten Funktionen nutzen kann. Lizenzen werden für den Online-Betrieb mit einem CMC überprüft; die Offline-Erstellung oder -Analyse von Prüfdokumenten erfordert keine aktive CMC-Lizenzierung.

• CMContro P eignet sich ideal für schnelle manuelle Prüfungen von Schutzgeräten und Messgeräten mit CMC-Prüfgeräten. Es ist auf intuitiven Betrieb, schnelle Einrichtung und einfache Nutzung ausgelegt – auch ohne spezielle Schulung.
• Test Universe ist die beste Wahl für parameterbasierte Schutzprüfungen mit wiederverwendbaren automatisierten Prüfplänen, strukturierter Berichterstellung und speziellen Prüfmodulen. Es ist die richtige Lösung, wenn Sie Prüfungen standardisieren und wiederholbare Arbeitsabläufe aufbauen möchten.

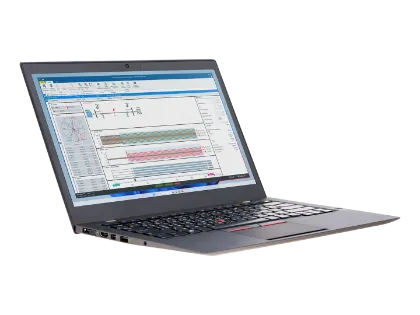

• RelaySimTest eignet sich ideal für systembasierte Schutzprüfungen. Es simuliert realistische Netzbedingungen und Fehler, um das Gesamtverhalten des Schutzsystems zu validieren – einschließlich Logik-, Konstruktions- und Kommunikationsproblemen, die mit herkömmlichen Methoden schwerer zu erkennen sind.

Test Universe ist in 16 Sprachen verfügbar. Die Sprache des Prüfberichts kann auch nachträglich geändert werden.
Dazu gehören vereinfachtes und traditionelles Chinesisch, Tschechisch, Englisch, Französisch, Deutsch, Indonesisch, Italienisch, Japanisch, Koreanisch, Polnisch, Portugiesisch, Russisch, Slowakisch, Spanisch und Türkisch.

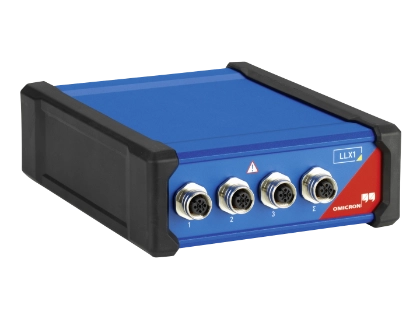

Ja, Sie können das LLX1-Zubehör verwenden, um Ihr CMC um diese Ausgänge zu erweitern. Das LLX kann auch Erdstrom/-spannung simulieren. Für den einfachen Anschluss an ein zu prüfendes Relais steht eine große Auswahl an relaispezifischen Verbindungskabeln zur Verfügung.

In Test Universe konfigurieren Sie diese Kanäle einmalig in der globalen Hardwarekonfiguration. Dort können Sie auch relaisspezifische Korrekturfaktoren hinzufügen, um die gewünschte Genauigkeit zu erreichen. Anschließend wird die Prüfung genauso wie für herkömmliche Relais durchgeführt (die Wiederverwendung bestehender Prüfpläne ist möglich).
