Elektrische Messumformer
Das Stromnetz stabil halten
Elektrische Messumformer spielen in Energieversorgungssystemen immer noch eine wichtige Rolle. Cybersecurity-Risiken könnten verhindern, dass sie vollständig durch digitale Technik ersetzt werden. Unsere multifunktionalen Prüfsysteme ermöglichen es Dienstleistern, schnelle Prüfungen anhand automatisierter Pläne durchzuführen. Energieversorger gewährleisten die Zuverlässigkeit des Netzes durch präzise Prüfungen und eine einheitliche, zentralisierte Dokumentation der Daten. Hersteller von Messumformern überprüfen die Produktqualität durch hochpräzise Werksabnahmeprüfungen und standardisierte Arbeitsabläufe.
Herausforderungen
Zuverlässige Prüfungen. Auch unter Zeitdruck.
Zeitaufwändige Kalibrierung
Manuelle Prüfungen über große Messbereiche hinweg verzögern die Wartung bei Dienstleistern, die mehrere Standorte betreuen. Energieversorger, die einen zuverlässigen Netzanschluss sicherstellen müssen, sehen sich mit vermehrten Ausfallzeiten konfrontiert. Diese Prüfzeiten lassen sich durch die automatisierten Prüfabläufe unserer Lösungen erheblich verkürzen.
Mehrere Prüfgeräte
Separate Geräte für die Prüfung von Schutzgeräten und Messumformern bedeuten zusätzliches Equipment und extra Schulungsaufwand für mobile Serviceteams. Uneinheitliche Software erschwert die zentrale Datenverwaltung eines Energieversorgers. Unsere multifunktionalen Prüfgeräte bieten hier Abhilfe.
Strenge Anforderungen an die Prüfung
Das Prüfen von Messumformern der Klasse 0,2 erfordert hochpräzise Signalquellen. Häufig ist es nicht einfach, die benötigten Prüfgrößen für Leistungs- und Frequenzmessumformer zu erzeugen. Unsere vielseitigen Prüflösungen bieten Ingenieur:innen alles, was sie benötigen – und noch mehr.
Empfohlene Lösungen
Finden Sie die richtige Lösung für Ihre Anwendung
Vielseitigkeit für vielfältige Prüfungen

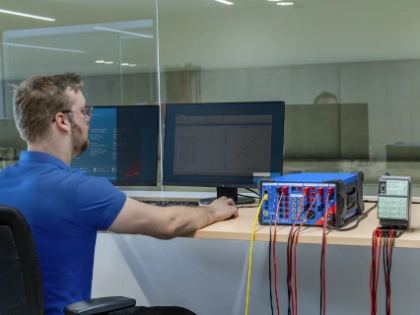

Das CMC 500 bietet bis zu sieben Spannungs- und zehn Stromausgänge, die für noch höhere Amplituden kombiniert werden können. Dies gibt Ihnen die Flexibilität, Messumformer mit einem sehr weiten Eingangsbereich zu prüfen. Die Verwendung desselben Geräts zum Prüfen von Messumformern, Schutzgeräten und für weitere Aufgaben vereinfacht Ihren Prüfaufbau und verkürzt die Prüfzeit erheblich.
Höchste Präzision und Mobilität
Mit einem Gewicht von nur 8,7 kg eignet sich diese mobile Lösung für Dienstleister, die Messumformer bis zur Klasse 0,2 vor Ort prüfen – ideal, wenn Präzision vor Leistung geht. Das CMC 430 bietet sechs Spannungs- und drei Stromausgänge für umfassende Prüfungen. Die Möglichkeit, eine automatisierte Schutzprüfung und die Prüfung von Messumformern zu kombinieren, spart Zeit, vereinfacht die Prüfplanung, die Durchführung und bietet eine einheitliche automatisierte Protokollierung.
Schnelle Ad-hoc-Prüfungen
Diese kompakte Kombination eignet sich am besten für zeitkritische Prüfungen, die nicht routinemäßig durchgeführt werden und bei denen Bedienungsfreundlichkeit Vorrang vor Prüftiefe hat. Sie unterstützt Standardsignale und grundlegende Sweeps und übernimmt das Design der CMC-Produktfamilie. Dank der intuitiven Bedienoberflächen und integrierten Fehlermodelle ist nur ein minimaler Schulungsaufwand erforderlich.
Zugehörige Produkte
„Selbst bei kleinen Amplituden können wir äußerst präzise Prüfsignale erhalten – das ist wirklich beeindruckend.“
Kann ich dasselbe Prüfgerät für Messumformer und Schutzgeräte verwenden?
Ja, mit unseren CMC-Prüfgeräten und der Test Universe-Software oder der CMControl P-App können Sie Schutzgeräte und Messumformer prüfen. Dank anwendungsspezifischer automatisierter Prüfpläne mit sequenzieller Ausgabe einer vorher definierten Prüfpunkttabelle, automatischer Fehlerberechnung und Bewertung sowie einer einheitlichen Report-Erstellung spart Ihnen Test Universe viel Zeit bei Inbetriebnahme und Wartung.
Kann ich Messumformer auch mit dem CMC 310 prüfen?
Das CMC 310 kann zur manuellen Prüfung von Messumformern verwendet werden, die den Messwert anzeigen. Die Prüfung herkömmlicher Messumformer mit mA- oder VDC-Ausgängen erfordert ein Prüfgerät mit entsprechenden Messeingängen. Das CMC 310 verfügt nicht über solche Eingänge.
Welche Kennlinienarten unterstützt Test Universe?
Es unterstützt lineare, zusammengesetzte (Knickpunkt), quadratische, symmetrische und asymmetrische Kennlinien.
Welche Ausgabebereiche von Messumformern werden unterstützt?
Die Gleichstromeingänge unserer CMC-Prüfgeräte decken einen Messbereich von ±20 mA und/oder ±10 V ab. Innerhalb dieses Bereichs kann der Ausgang des zu prüfenden Messumformers konfiguriert werden (z. B. 4 … 20 mA).
Inwiefern unterscheidet sich CMControl P und Test Universe im Praxiseinsatz?
CMControl P ermöglicht intuitive manuelle Prüfungen; Test Universe bietet automatisierte Prüfpläne mit Bewertung und Protokollerstellung.
Welche Normen sind relevant für die Prüfung von elektrischen Messumformern?
Unsere Messumformer-Prüflösungen orientieren sich an der Norm EN IEC 60688 für Messumformer mit elektrischen Ein- und Ausgängen zur Messung von elektrischen Wechselstrom- oder Gleichstromgrößen – wie beispielsweise Leistung, Frequenz und Phasenwinkel.
