CMControl P

Eine komfortable Software-Lösung für die einfache manuelle Prüfung von Schutz- und Messgeräten

Einfach zu bedienen

Einfache und schnelle manuelle Prüfung mit innovativer Benutzer:innenführung

Immer bereit

Läuft auf Windows-PCs und -Tablets und verbindet sich schnell mit dem Prüfgerät

Effizient

Reduziert den Aufwand für Prüfungen und steigert die Produktivität

Intuitiv

Erfordert keine spezielle Schulung

Kontaktieren Sie uns jetzt

Intuitive Bedienung für schnelle manuelle Prüfungen

CMControl P ist eine Steuerungsoption für das CMC 310 und das CMC 430, die speziell für die schnelle, manuelle Prüfung von Schutz- und Messgeräten entwickelt wurde.

Durch die intuitive Bedienoberfläche lassen sich Prüfeinstellungen einfach und bequem vornehmen. Die Ausgangsgrößen lassen sich manuell justieren, während die mitgelieferten Prüfwerkzeuge mit integrierten Fehlermodellen schnelle Prüfungen und zuverlässige Ergebnisse gewährleisten. Dank der innovativen Benutzer:innenführung ist die Bedienung auch ohne spezielle Schulung möglich.

CMControl P ist als App für Windows-PCs und Windows-Tablets verfügbar und lässt sich schnell über WLAN, USB oder Ethernet mit dem Prüfgerät verbinden.
Verwandte Anwendungen

Wo dieses Produkt zum Einsatz kommt

Diesen Slider überspringen
Schutzrelais

Schutzrelais spielen eine entscheidende Rolle in modernen Energiesystemen und müssen jederzeit zuverlässig funktionieren. Daher stellt ihre effiziente Prüfung eine der größten Herausforderungen der Branche dar.
Verdrahtung in Umspannwerken

Die Sekundärverdrahtung in Umspannwerken umfasst unzählige Verbindungen, die während der Inbetriebnahme überprüft werden müssen. Unsere Lösungen für Verdrahtungsprüfungen helfen Ihnen, diese Verbindungen zuverlässig zu validieren und einen sicheren Betrieb zu gewährleisten.
Elektrizitätszähler

Prüfen Sie Elektrizitätszähler präzise und ohne Referenzzähler. Führen Sie mobile Kalibrierungen direkt vor Ort durch oder weisen Sie die Genauigkeit in Ihrem Labor nach.
Elektrische Messumformer

Kalibrieren Sie Messumformer mit Standardausgaben wie 0 … 10 V und 4 … 20 mA präzise. Nutzen Sie Ihr multifunktionales Schutzprüfgerät, um den Zeitaufwand bei Inbetriebnahme und Wartung zu reduzieren.
Zurück zum Anfang des Sliders

Vorteile

Wählen Sie aus einer Vielzahl von Funktionen

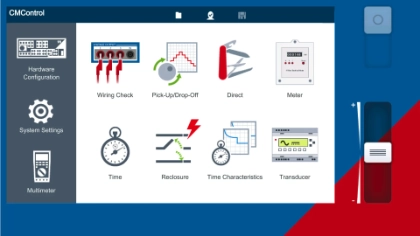

CMControl P unterstützt Sie dabei, Ihre manuellen Testabläufe effizient durchzuführen, indem es eine Reihe von Testwerkzeugen für eine schnelle und bequeme Bedienung bereitstellt. Jedes Werkzeug bietet eine Schritt-für-Schritt-Anleitung.
„Wiring Check“
„Wiring Check“ überprüft die Verkabelung zwischen dem Prüfgerät und dem zu prüfenden Gerät. Außerdem werden die Polarität und die Verkabelung von Strom- und Spannungswandlern (CT/VT) zusammen mit dem CPOL-Anschluss überprüft.
„Pick Up/Drop Off“
Mit „Pick Up/Drop Off“ können Sie die Ansprechschwellen von Schutzrelais überprüfen
„Direct“
Im „Direct“-Modus können Sie alle Ausgänge des Prüfgeräts einzeln steuern.
„Meter"
Das Tool „Meter“ ermöglicht die Kalibrierung von Stromzählern sowie die Durchführung von Inbetriebnahme- und Leerlaufprüfungen
„Time“
Auslösezeiten oder andere Zeitverläufe von Schutzrelais lassen sich mit dem Tool „Time“ überprüfen.
„Reclosure"
Das Tool „Reclosure“ überprüft die Anzahl der Zyklen und die Zykluszeiten einer automatischen Wiedereinschaltfunktion
„Time Characteristics“
„Time Characteristics“ dient zum Testen von Relais mit mehreren Zeitstufen oder spezifischen Kennlinien.
„Transducer“
„Transducer“ bewertet und überprüft automatisch die Genauigkeit eines Messwandlers mit dem CMC 430
„Multimeter“
Das Tool „Multimeter“ aktiviert die multifunktionalen Eingänge des Prüfgeräts CMC 430 für analoge Messungen

Innovative Benutzer:innenführung

Jedes Prüfwerkzeug ist auf Effizienz ausgelegt und reduziert Ihren täglichen Prüfaufwand. Im Folgenden sehen Sie, wie die Prüfung einer Überstrom-Auslösekennlinie abläuft.
Diesen Slider überspringen
Auswahl des Prüfwerkzeugs: Tippen Sie einfach auf das entsprechende Symbol im Hauptmenü.

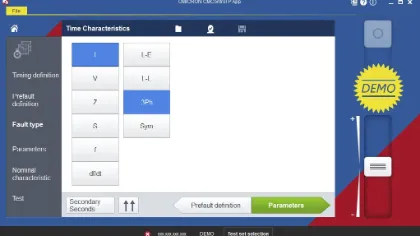

Einstellen der Fehlerart: Wählen Sie die gewünschte Fehlerart schnell und intuitiv. Impedanzen, Leistungswerte und Frequenzen sowie symmetrische Komponenten können direkt eingegeben werden.

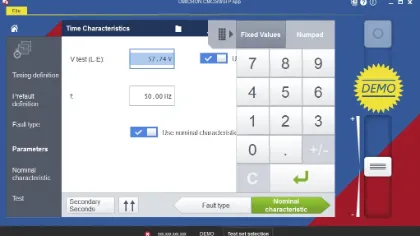

Einstellen der Prüfparameter: Die Prüfparameter lassen sich ganz einfach über den Ziffernblock eingeben. Außerdem können voreingestellte Werte gespeichert und abgerufen werden.

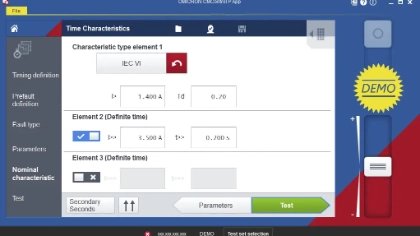

Nennkennlinie: Geben Sie die Nennkennlinie des Relais als Referenz an. Wählen Sie zwischen abhängigen (AMZ) und unabhängigen (UMZ) Kennlinien. (Verfügbar für die Fehlerarten I L-E, I L-L und I 3Ph)

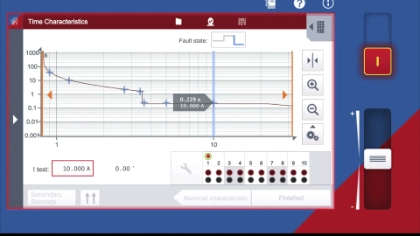

Prüfbildschirm: Führen Sie mehrere Prüfschüsse mit unterschiedlichen Ausgabewerten aus. Die Ergebnisse lassen sich leicht mit der Nennkennlinie des Relais vergleichen.
Zurück zum Anfang des Sliders

Verwandte Produkte

Diesen Slider überspringen
Hauptprodukt
CMC 310

Einfache und schnelle dreiphasige Prüfungen. Das CMC 310 ist eine intuitive Lösung für effiziente Prüfungen bei Inbetriebnahme und Wartung. Es bietet einfach bedienbare Prüfwerkzeuge, die für schnelle, manuelle Prüfungen im Feld optimiert sind.
Hauptprodukt
CMC 430

Ein hochmobiles Schutzprüfgerät und Kalibrator, das hohe Präzision mit einem leichten Design verbindet und eine effiziente Prüfung von Schutz- und Messgeräten ermöglicht
Zurück zum Anfang des Sliders

Ressourcen

Mehr erfahren

Diesen Slider überspringen
Zurück zum Anfang des Sliders

OMICRON Academy

Verwandte Schulungen

FAQ

Häufig gestellte Fragen

Sie finden nicht, wonach Sie suchen?
Welche Prüfgeräte kann ich mit CMControl P steuern?

Die CMControl P App unterstützt sowohl das CMC 310 als auch das CMC 430. Die App unterstützt zudem Prüfgeräte der vorherigen Generation, darunter das CMC 356, das CMC 353 und das CMC 256plus.
Wie kann ich CMControl P an mein Prüfgerät anschließen?

Die CMControl P App läuft auf einem handelsüblichen Windows-PC oder Windows-Tablet und kann über Ethernet, ein USB-Kabel oder einen speziellen Wireless USB Adapter verbunden werden.
Welche Report-Funktionen bietet CMControl P?

Das CMControl P bietet Ihnen drei Report-Modi:

  • Automatisches Speichern: CMControl P speichert alle Prüfergebnisse automatisch
  • Auf Benutzeranforderung speichern: Wählen Sie diese Option, um Prüfergebnisse manuell zu speichern
  • Immer fragen: Jedes Mal, wenn neue Prüfergebnisse verfügbar sind, fragt die CMControl P-App, ob Sie diese speichern möchten.
Welche Report-Formate unterstützt CMControl P?

CMControl P stellt das Prüfprotokoll in den folgenden drei Dateiformaten bereit:

  • PDF
  • HTML
  • XML

Ihr eigenes Firmenlogo lässt sich für die Formate PDF und HTML ganz einfach vorkonfigurieren.
