CMControl P

Une solution logicielle pratique pour effectuer facilement des tests manuels sur les appareils de protection et de mesure

Facile à utiliser

Des tests manuels simples et rapides grâce à un accompagnement innovant de l'utilisateur

Toujours prêt

Fonctionne sur les PC et tablettes Windows et se connecte facilement à l'équipement de test

Efficace

Réduit les efforts de test et augmente la productivité

Intuitif

Ne nécessite aucune formation particulière

Parlez à un expert

Utilisation intuitive pour des tests manuels rapides

CMControl P est une option de commande pour les modèles CMC 310 et CMC 430, spécialement conçue pour le test manuel et rapide des appareils de protection et de mesure.

Son interface utilisateur intuitive rend la configuration des tests simple et pratique. Les valeurs de sortie peuvent être réglées manuellement, tandis que les outils de test inclus, dotés de modèles de défaut intégrés, garantissent des tests rapides et des résultats fiables. Son guidage utilisateur innovant permet même de l'utiliser sans formation spécialisée.

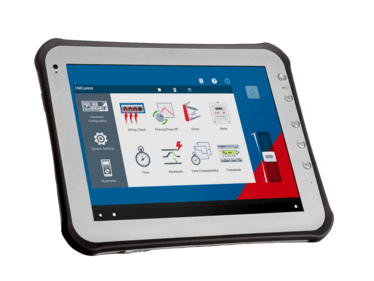

CMControl P est disponible sous forme d'application pour PC et tablettes Windows et peut être rapidement connecté à l'équipement de test via Wi-Fi, USB ou Ethernet.
Applications associées

Où ce produit est-il utilisé ?

Passer ce diaporama
Relais de protection

Le rôle essentiel que jouent les relais de protection dans les systèmes électriques modernes exige qu'ils soient toujours fiables. C'est pourquoi les tester efficacement constitue l'un des principaux défis du secteur.
Câblage de la sous-station

Le câblage secondaire des sous-stations comporte d'innombrables connexions qui doivent être vérifiées lors de la mise en service. Nos solutions de contrôle du câblage vous aident à valider ces connexions et à garantir un fonctionnement en toute sécurité.
Compteur d'énergie

Testez avec précision les compteurs d'énergie raccordés en CT ou en VT sans avoir recours à un compteur de référence. Réalisez des étalonnages mobiles directement sur site ou vérifiez la précision dans votre laboratoire.
Transducteur de mesure électrique

Effectuez avec précision l'étalonnage des capteurs dotés de sorties standard telles que 0 … 10 V et 4 … 20 mA. Utilisez votre système multifonctionnel de test des protections pour réduire le temps consacré à la mise en service et à la maintenance.
Retour en haut du diaporama

Avantages

Faites votre choix parmi une large gamme de fonctions

CMControl P vous aide à mener à bien vos processus de tests manuels de manière efficace en vous proposant une gamme d’outils de test permettant une utilisation rapide et pratique. Chaque outil fournit des instructions étape par étape.
« Wiring check »
« Wiring check » vérifie le câblage entre l’appareil de test et l’appareil testé. Il vérifie également la polarité et le câblage des transformateurs de courant (TC) et de tension (TV), ainsi que le CPOL.
« Pick Up/Drop Off »
« Pick Up/Drop Off » vous permet de vérifier les seuils des relais de protection
« Direct »
En mode « Direct », vous pouvez contrôler individuellement toutes les sorties de l’appareil de test.
« Meter »
L’outil « Meter » vous permet d’étalonner les compteurs d’électricité et d’effectuer des tests de mise en service et à vide
« Time»
Les temps de déclenchement ou autres temporisations des relais de protection peuvent être vérifiés à l’aide de l’outil « Time».
« Reclosure »
L’outil « Reclosure » vérifie le nombre de cycles et les durées de cycle d’une fonction de réenclenchement automatique
«Time Characteristics »
L’outil «Time Characteristics » est conçu pour tester les relais présentant plusieurs étages de temporisation ou des caractéristiques spécifiques.
« Transducer »
« Transducer » évalue et vérifie automatiquement la précision d’un transducteur avec le CMC 430
« Multimeter »
L’outil « Multimeter » active les entrées multifonctions du CMC 430 pour les mesures analogiques

Guide d'utilisation innovant

Chaque outil est conçu pour optimiser l'efficacité et réduire vos efforts quotidiens en matière de tests. Vous trouverez ci-dessous un aperçu de la procédure de configuration et de réalisation d'un test de caractéristiques de surintensité.
Passer ce diaporama
Sélection d'outils : il suffit de toucher l'icône correspondante dans le menu principal.
Réglage du type de défaut : sélectionnez le type de défaut à l'aide d'une procédure intuitive et logique. Les impédances, les valeurs de puissance et les fréquences, ainsi que les composants symétriques, peuvent être saisies directement.
Réglages des paramètres : réglez facilement les paramètres de défaut à l'aide du pavé numérique. Il est également possible d'enregistrer et de rappeler des valeurs prédéfinies.
Caractéristique nominale : Indiquez la caractéristique nominale du relais à titre de référence. Choisissez entre les caractéristiques à temps inverse et à temps défini. (Disponible pour les types de défaut I L-E, I L-L et I 3Ph)
Écran de test : effectuez plusieurs tests avec différentes valeurs de sortie. Les résultats peuvent être facilement comparés à la courbe caractéristique nominale du relais.
Retour en haut du diaporama

Produits associés

Passer ce diaporama
Produit phare
CMC 310

Des tests triphasés simples et rapides. Le CMC 310 est une solution intuitive permettant d'effectuer des tests avec une haute efficacité lors de la mise en service et de la maintenance. Il offre des outils de test faciles à utiliser, optimisés pour des tests manuels rapides sur le terrain.
Produit phare
CMC 430

Un équipement de test et un dispositif d'étalonnage de protection ultraportables, alliant haute précision et conception légère, pour tester efficacement les appareils de protection et de mesure.
Retour en haut du diaporama

Ressources

En savoir plus

Passer ce diaporama
Retour en haut du diaporama

OMICRON Academy

Formations associées

FAQ

Foire aux questions

Vous ne trouvez pas ce que vous cherchez ?
Quels équipements de test puis-je commander avec CMControl P ?

L'application CMControl P est compatible avec les modèles CMC 310 et CMC 430. Elle prend également en charge les équipements de test de la génération précédente, notamment les modèles CMC 356, CMC 353 et CMC 256plus.
Comment puis-je connecter le CMControl P à mon équipement de test ?

L'application CMControl P fonctionne sur un PC Windows standard ou une tablette Windows, et peut être connectée via Ethernet, un câble USB ou un Wireless USB Adapter dédié.
Quelles sont les options de création de rapports proposées par CMControl P ?

Le CMControl P vous propose trois modes de rapport :

  • Enregistrement automatique : CMControl P enregistre automatiquement tous les résultats des tests
  • Enregistrement à la demande de l'utilisateur : sélectionnez cette option pour enregistrer manuellement les résultats des tests
  • Toujours demander : chaque fois que de nouveaux résultats de test sont disponibles, l'application CMControl P vous demande si vous souhaitez les enregistrer.
Quels formats de rapport CMControl P prend-il en charge ?

CMControl P fournit le report de test dans les trois formats de fichier suivants :

  • PDF
  • HTML
  • XML

Le logo de votre entreprise peut être facilement préconfiguré pour les formats PDF et HTML.
