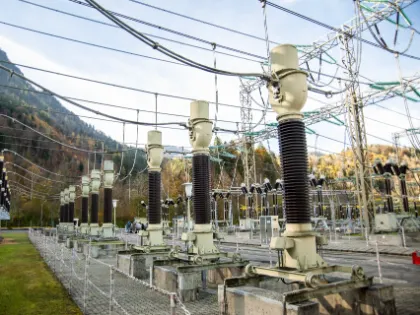

Messwandler

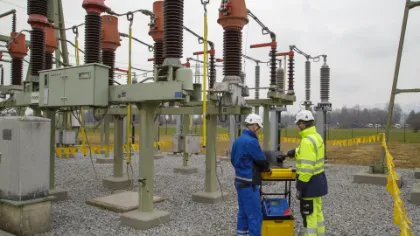

Die Messung des Übersetzungsverhältnisses und des Übersetzungsfehlers dient dem Überprüfen des Messwandlerverhaltens sowie der Konstruktions- und der Typenschilddaten. Abweichungen können auf kurzgeschlossene Windungen, offene Wicklungen oder Herstellungsfehler hinweisen. Das frühzeitige Erkennen dieser Fehler verhindert Fehlfunktionen im Schutzsystem sowie fehlerhafte Messwerte und gewährleistet eine zuverlässige Mess- und Schutzfunktion.

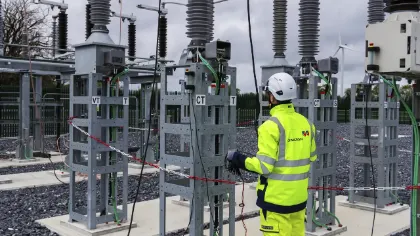

Eine Polaritätsprüfung überprüft die korrekte Phasenbeziehung zwischen den primären und sekundären Wicklungen Ihres Messwandlers. Dadurch werden fehlerhafte Messungen, Fehlauslösungen von Relais und Fehler der Schutzfunktion verhindert. Außerdem wird überprüft, ob die sekundären Geräte korrekt angeschlossen sind. So lassen sich Verdrahtungsfehler oder vertauschte Anschlüsse erkennen, bevor sie die Zuverlässigkeit des Systems beeinträchtigen.

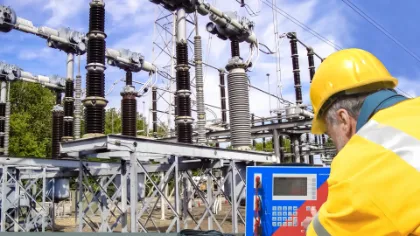

Mit der Kniepunktspannungsprüfung wird der Übergang zwischen linearer und nichtlinearer Magnetisierung im Stromwandlerkern ermittelt. Der Vergleich der Kniepunkte während der Inbetriebnahme zeigt, ob der richtige Kern für Messungen und Schutzzwecke ausgewählt wurde. Dadurch wird sichergestellt, dass Stromwandler bei hohen Strömen zuverlässig arbeiten und Fehlfunktionen des Schutzsystems, ungenaue Messwerte oder Systemfehler verhindert werden.

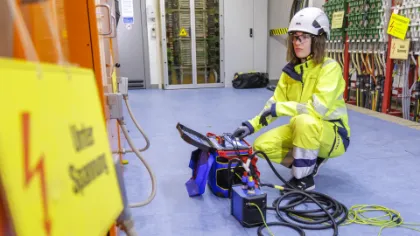

Die Messung des Wicklungswiderstands gewährleistet die elektrische Integrität Ihres Messwandlers. Dabei werden Probleme wie Windungsschlüsse, offene Wicklungen oder Kontaktprobleme erkannt, die zu Überhitzung, verminderter Genauigkeit oder einem Ausfall des Wandlers führen können. Diese Prüfung deckt potenzielle Fehler frühzeitig auf und trägt so dazu bei, den zuverlässigen Betrieb von Schutz- und Messsystemen aufrechtzuerhalten.

Die Bürdeprüfung stellt sicher, dass Ihre Strom- und Spannungswandler innerhalb der vorgegebenen Grenzwerte arbeiten und eine maximale Genauigkeit gewährleisten. Dabei wird der Einfluss von Kabeln, Anschlüssen und Lasten auf die Bürde des Messwandlers gemessen, wodurch fehlerhafte Anschlüsse oder Störungen erkannt werden können. Die Durchführung dieser Prüfung verhindert den Leerlaufbetrieb von Stromwandlern bzw. den Kurzschlussbetrieb von Spannungswandlern, gewährleistet genaue Messungen und sorgt für einen zuverlässigen und sicheren Betrieb von Schutz- und Messsystemen.

Die Isolationswiderstandsprüfung deckt Schwachstellen in der Isolierung Ihrer Messwandler auf, die durch Feuchte, Alterung oder mechanische Beanspruchung verursacht werden. Das frühzeitige Erkennen dieser Probleme trägt dazu bei, elektrische Durchschläge, Betriebsmittelausfälle und ungeplante Ausfallzeiten zu vermeiden, verlängert gleichzeitig die Lebensdauer Ihrer Messwandler und gewährleistet den zuverlässigen Betrieb von Schutz- und Messsystemen.

Genauigkeitsmessungen stellen sicher, dass Ihr Messwandler den Konstruktions- und Normvorgaben entspricht. Sie liefern präzise Angaben zu den Bemessungsspannungen und -strömen. Außerdem zeigen sie Abweichungen beim Übersetzungsverhältnis oder bei der Phasenlage sowie Windungsschlüsse oder Kondensatorfehler auf. Ein frühzeitiges Erkennen verhindert Fehlfunktionen von Schutzsystemen, fehlerhafte Messwerte und finanzielle Verluste. Auf diese Weise wird ein zuverlässiger Betrieb der Mess- und Schutzsysteme gewährleistet.

Die Analyse der Magnetisierungskennlinie überprüft das magnetische Verhalten und die Leistungsfähigkeit Ihres Messwandlers. Sie unterstützt den korrekten Betrieb von Schutz- und Messsystemen, indem sie wichtige Parameter wie den Kniepunkt ermittelt. Die Prüfung hilft dabei, Kernfehler, Windungsschlüsse und frühe Sättigungseffekte zu erkennen, und ermöglicht so eine zuverlässige Schutzfunktion sowie eine genaue Systemmodellierung.

Mit Teilentladungsmessungen lassen sich frühzeitig Isolationsfehler in Ihrem Messwandler erkennen, die durch Hohlräume, Feuchte, Verunreinigungen oder Konstruktionsmängel verursacht werden. Dieses nicht-invasive Prüfverfahren erkennt direkt Teilentladungen und hilft, kostspielige Ausfälle und ungeplante Stillstandszeiten zu vermeiden. Es gewährleistet den zuverlässigen Betrieb von Hochspannungs-Messwandlern und unterstützt sowohl die Diagnose im Labor als auch vor Ort.

Die Analyse der dielektrischen Antwort dient zur Bewertung des Feuchtegehalts und des Alterungszustands der Öl-Papier-Isolation in Ihrem Messwandler. Ein hoher Feuchtegehalt oder eine beeinträchtigte Isolation können die Durchschlagsfestigkeit verringern, die Verluste erhöhen und zu Ausfällen führen. Dieses präzise, nicht-invasive Prüfverfahren hilft, Isolationsrisiken frühzeitig zu erkennen, katastrophale Ausfälle zu verhindern und einen zuverlässigen Betrieb des Messwandlers sicherzustellen.

Mit der Kapazitäts- und Verlustfaktormessung wird der Isolationszustand Ihres Messwandlers bewertet. Erhöhte dielektrische Verluste können auf eindringende Feuchte, Verunreinigungen, Alterung oder Kurzschlüsse in den kapazitiven Schichten hinweisen. Durch das frühzeitige Erkennen dieser Fehler können Isolationsausfälle verhindert, ein zuverlässiger Betrieb der Messwandler sichergestellt und rechtzeitig geeignete Maßnahmen eingeleitet werden, bevor es zu kostspieligen Ausfällen kommt.

Der Genauigkeitsgrenzfaktor ALF (gemäß IEC) und die Klemmenspannung V_b (gemäß IEEE) geben an, ob ein Stromwandler für Schutzzwecke Fehlerströme unter Berücksichtigung der vorgegebenen oder angeschlossenen Bürde mit ausreichender Genauigkeit messen kann. Die Messung des Genauigkeitsgrenzfaktors stellt sicher, dass der Messwandler unter Überstrom- und Fehlerbedingungen zuverlässig funktioniert. Dabei werden Einschränkungen aufgrund von Kernsättigung oder nichtlinearem Verhalten erkannt. Dies trägt dazu bei, Fehlfunktionen des Schutzsystems zu verhindern und einen zuverlässigen Betrieb des Mess- und Schutzsystems sicherzustellen.

Bei der Messung des Restmagnetismus wird eine verbleibende Magnetisierung des magnetischen Kerns des Stromwandlers erfasst, die durch Fehlerströme, Gleichstromkomponenten, Schaltvorgänge oder Blitzeinschläge verursacht wird. Eine derartige Restmagnetisierung kann den Arbeitspunkt des Stromwandlers verschieben und dadurch zu Fehlfunktionen des Schutzrelais oder zu falschen Strommesswerten führen. Die Durchführung dieser Messung gewährleistet eine stabile und zuverlässige Wandlerfunktion sowie einen präzisen Betrieb von Schutz- und Messsystemen.

Bei der Prüfung des Transientenverhaltens wird untersucht, wie Ihr Stromwandler auf transiente Ereignisse wie Kurzschlüsse oder Schaltvorgänge reagiert, bei denen Gleichstromkomponenten auftreten. Diese Ereignisse können zu einer asymmetrischen Magnetisierung oder zu Restmagnetismus führen, was möglicherweise Fehlfunktionen der Schutzrelais zur Folge haben kann. Diese Prüfung stellt sicher, dass Stromwandler unter Nenn- und Fehlerbedingungen präzise arbeiten und auch bei extremen Ereignissen einen zuverlässigen Betrieb der Schutz- und Messsysteme gewährleisten.

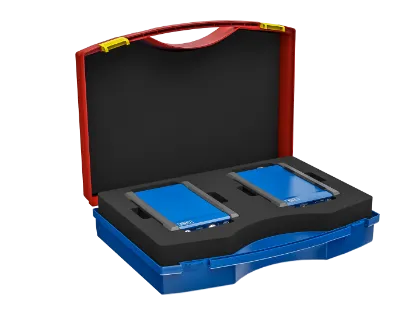

Breitbandige Verhältnis- und Phasengenauigkeitsprüfungen stellen sicher, dass Ihr Messwandler über das gesamte Frequenzspektrum hinweg eine hohe Messgenauigkeit aufweist. Durch die Bewertung der Verhältnis- und Phasengenauigkeit bei Harmonischen und hochfrequenten Störern ermöglicht diese Prüfung eine zuverlässige Analyse der Netzqualität und hilft, Messfehler zu vermeiden. Gleichzeitig trägt sie dazu bei, die Systemzuverlässigkeit und die Verfügbarkeit der Betriebsmittel zu erhöhen und einen optimalen Betrieb der Schutz-, Mess- und PQ-Systeme sicherzustellen.
