HVX10
14,8 kg / 32,7 lb
10 kV AC oder DC an einem einzigen Ausgang
Ausgangsfrequenz 1–600 Hz und DC
4 Messeingangskanäle messen 4 Durchführungen ohne Umverdrahtung
Hochpräzise Messungen, Messung der Spannungswandlerverhältnisse bis zu 10 kV
Schnelles und einfaches Anschließen dank „Click-Snap-Lock“-Mechanismus
Der Leistungsfaktor bei Prüfungen

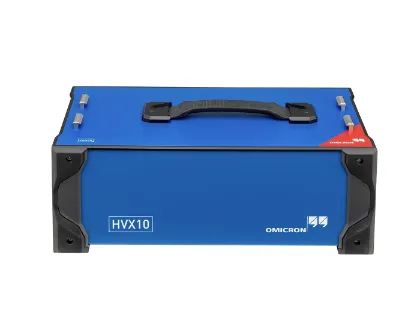

Die optionale Systemkomponente HVX10 vereint Prüfungen der Kapazität, des Verlust- bzw. Leistungsfaktors und des Isolationswiderstands in einem einzigen kompakten, leichten Betriebmittel.
Die integrierte generische Hochspannungsquelle liefert sowohl AC als auch DC über einen einzigen Ausgang, während das HVX10 eine schnelle Inbetriebnahme und eine effiziente Isolationsdiagnose bei minimalem Verkabelungsaufwand ermöglicht.
Ein optimiertes Prüfverfahren, das Spannungs- und Frequenzdurchläufe von 1 bis 600 Hz kombiniert, liefert tiefe Einblicke in das Isolationsverhalten bei Netzfrequenz und darüber hinaus. So können Sie Probleme wie das Eindringen von Feuchtigkeit, vorzeitige Alterung und spannungsabhängige Isolationseffekte schnell erkennen und eine präzise und zuverlässige Bewertung des Zustands des zu prüfenden Betriebmittels gewährleisten.
Innovative Prüfungen
Kapazität und Verlustleistung/Leistungsfaktor
Kapazitäts- und Verlust-/Leistungsfaktormessungen (TanDelta) sind für die Bewertung des Zustands von Isolationssystemen unerlässlich. CPX 200 und HVX10 liefern präzise und zuverlässige Messergebnisse bei Spannungen bis zu 10 kV Wechselstrom und Frequenzen von 1 bis 600 Hz und ermöglichen so die frühzeitige Erkennung von Isolationsproblemen.
Isolationswiderstand einschließlich PI und DAR
Isolationswiderstandsmessungen, einschließlich PI und DAR, sind praxiserprobte Methoden zur Beurteilung des allgemeinen Isolationszustands.
VT Ratio bis zu 10 kV AC
Spannungswandler Überstzungsverhältnismessung bis zu 10 kV Wechselspannung ermöglichen eine präzise Verifizierung der Transformatorübersetzungen mithilfe der hochgenauen Spannungsmessungen des HVX10.
Erregungsstrom des Transformators (in Kürze verfügbar)
Die Messung des Erregerstroms von Transformatoren (in Kürze verfügbar) dient zur Bewertung der Eigenschaften des Magnetismus des Kerns und hilft bei der Erkennung von Problemen wie Kurzschlüssen in den Windungen oder Restmagnetismus.

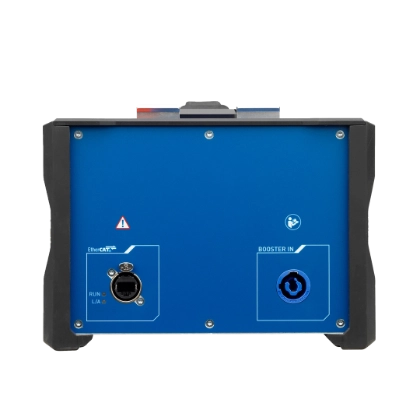

HVX10-Anschlüsse
BOOSTER-Power-Versorgung des CPX 200
EtherCAT-Anschluss an das CPX 200

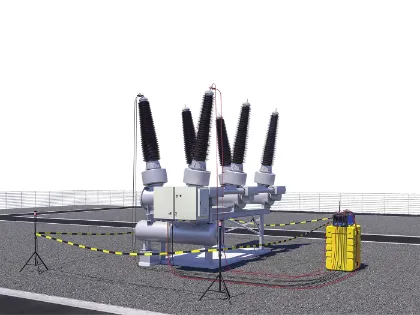

Click-Snap-Lock – Volle Leistung

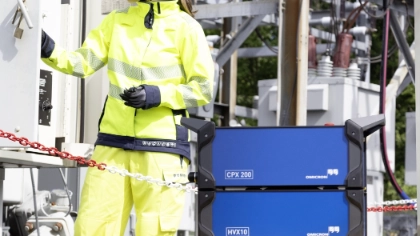

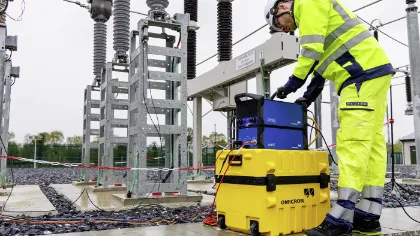

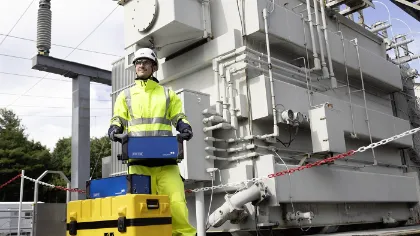

Dank seines Schnellverschlussmechanismus lässt sich das HVX10 mühelos, schnell und sicher an das CPX 200 anschließen. Durch seine leichte Bauweise lassen sich beide Geräte problemlos gemeinsam im gesamten Umspannwerk einsetzen – ideal für die Prüfung ganzer Felder und Abgänge.

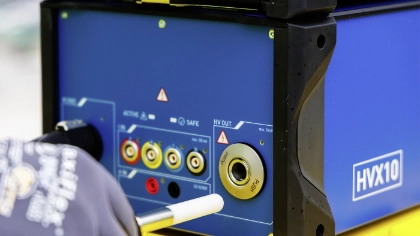

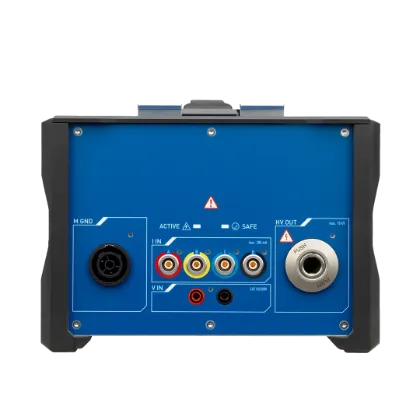

Unser leichtes, kompaktes Hochspannungskabel und vier Messeingänge ermöglichen eine schnelle Inbetriebnahme, sodass Messungen an Transformator-Durchführungen ohne Umverdrahtung durchgeführt werden können. Ein separater Spannungseingang gewährleistet zudem hochpräzise Messungen an Spannungswandlern bis zu 10 kV.
Verwandte Produkte
Inwiefern trägt der breite Frequenzbereich von 1–600 Hz zur Analyse des Zustands des zu prüfenden Betriebsmittels bei?
Die Prüfung des elektrischen Energieverlusts/des Leistungsfaktors (TanDelta) über einen breiten Frequenzbereich von 1 bis 600 Hz liefert tiefere Einblicke in den Zustand der Isolierung als eine Prüfung bei einer einzigen Frequenz. Sie hilft dabei, Alterung, Feuchtigkeit, Verunreinigungen und andere dielektrische Probleme früher zu erkennen, was eine zuverlässigere Bewertung der Betriebsmittel und fundiertere Entscheidungen für die Wartung ermöglicht.
Insbesondere bei Leistungstransformatoren und Durchführungen kann dies Ihnen dabei helfen, zu entscheiden, ob eine anschließende DFR-Messung mit DIRANA sinnvoll wäre.
Muss ich zwischen den Messungen des Isolationswiderstands, der Kapazität und der Verlustleistung/des Leistungsfaktors (TanDelta) irgendwelche Kabelverbindungen neu herstellen?
Nein, da das HVX10 für beide Modi der Messung denselben Ausgang nutzt, ist zwischen den Prüfungen keine Umverdrahtung erforderlich. Ein weiterer Vorteil ist, dass beide Prüfungen mit demselben Gerät Reported werden können.
Kann das HVX10 für Messungen an Transformator-Durchführungen verwendet werden?
Auf jeden Fall! Mit den vier Messeingängen des HVX10 lassen sich alle Durchführungen bei einem einzigen Spannungswert messen, ohne dass eine Umsteckung erforderlich ist. Die Ausgangsspannung von bis zu 10 kV Wechselstrom oder Gleichstrom ermöglicht standardisierte Messungen bei Netzfrequenz sowie zusätzliche Bewertungen des Zustands über einen breiten Frequenzbereich von 1 bis 600 Hz.
