DIRANA
Keine Ölprobe erforderlich, Messung direkt am Betriebsmittel
Revolutionäre FDS- und PDC+-Algorithmen für schnelles Prüfen
Automatische Kompensation von Alterungsprodukten
Kompaktes und robustes System für einfachen Transport (19 kg)
Intuitive Verdrahtung mit minimalem Anschlussaufwand
Automatische Parametereinstellung und Feuchtebewertung
Einfache Isolationsprüfung von Hochspannungs-Geräten
Das DIRANA nutzt die dielektrische Frequenzantwortanalyse (engl.: dielectric frequency response analysis, kurz: DFR) zur Zustandsbewertung von Hochspannungsisolationssystemen. Damit bestimmen Sie den Feuchtegehalt in Zelluloseisolierungen ohne Entnahme einer Ölprobe. Sie erhalten schnelle und zuverlässige Ergebnisse für Zelluloseisolierungen in Mineralöl, natürlichen und synthetischen Estern sowie für Luft- und Vakuumisolierungen. Die Messergebnisse werden automatisch gemäß IEC 60422 ausgewertet und kategorisiert und ermöglichen eine fundierte Beurteilung des Isolationszustands. Typische Anwendungen umfassen Leistungstransformatoren, Messwandler und Durchführungen.
Darüber hinaus eignet sich das DIRANA für die dielektrische Diagnose von rotierenden elektrischen Maschinen, harzgebundenem (RBP), harzimprägniertem (RIP) und harzimprägniertem Kunststoff (RIS) sowie Energiekabeln.
Eine Messung – zahlreiche Parameter
Eine einzelne DIRANA-Messung liefert mehr als nur den Feuchtegehalt und die Ölleitfähigkeit. Zusätzlich erhalten Sie eine Vielzahl wichtiger Isolationsparameter. Dazu gehören der Verlustfaktor bei Netzfrequenz, die Kapazität, der Isolationswiderstand, der Polarisationsindex (PI) sowie das dielektrische Absorptionsverhältnis (DAR).
Kombination moderner Messverfahren
Das DIRANA kombiniert die Frequenzbereichspektroskopie (FDS) mit einem erweiterten PDC+-Verfahren (Polarisations- und Depolarisationsstrommessung), um die dielektrischen Eigenschaften über einen breiten Frequenzbereich zu erfassen. Die FDS deckt das hochfrequente Spektrum ab, während PDC+ die Messmöglichkeiten auf extrem niedrige Frequenzen unter 0,1 Hz erweitert.
Das DIRANA vereint moderne Messverfahren mit praktischen, wesentlichen Produktvorteilen:
Bis zu 20x schnelleres Prüfen dank der erweiterten FDS- und PDC+-Algorithmen: Vollständiger Frequenzdurchlauf von 10 µHz bis 1 kHz in < 2h
Optimale Ergebnisse auf Knopfdruck: Vollautomatische Parametereinstellung und verbesserte Feuchtebewertung
Einfaches prüfen ohne Expert:innenwissen: Der geführte Workflow unterstützt Sie bei Aufbau, Durchführung und Ergebnisbewertung.
Leicht, robust, mobil: Mit nur 19 kg ideal für den Einsatz vor Ort
Mögliche Anwendungen
Einsatzgebiete von DIRANA

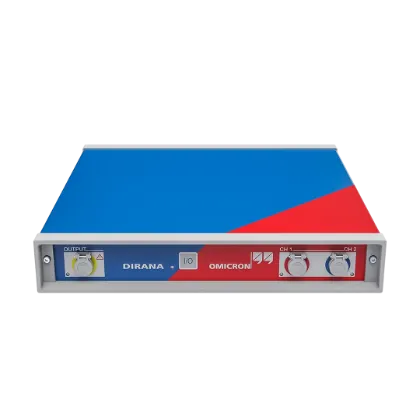

Lernen Sie das DIRANA kennen

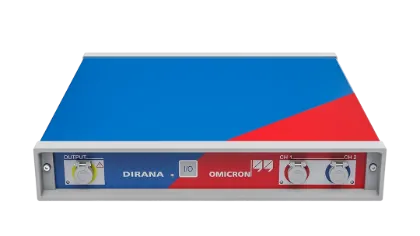

Ausgang-Anschluss
Start/Stopp-Taster
CH 1-Anschluss
CH 2-Anschluss
Gelbe Meldeleuchten
Grüne Signalleuchte
Rote Signalleuchte

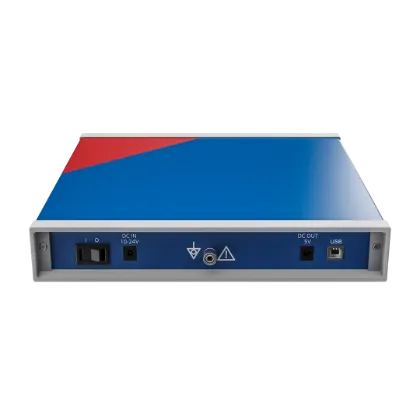

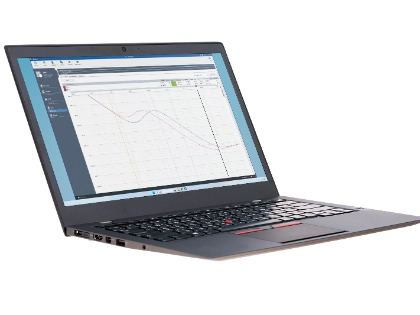

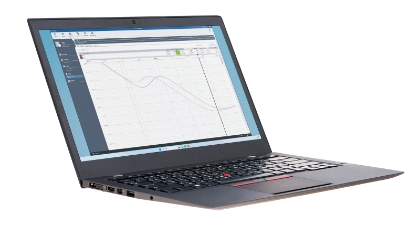

Geführte Prüfungen mit dem Primary Test Manager
Das DIRANA wird mit der Primary Test Manager™ (PTM)-Software bedient, der idealen Lösung für Diagnoseprüfungen, Zustandsbewertungen und Datenmanagement.
Sie profitieren von automatisch generierten Prüfplänen auf Basis der Typenschilddaten des Transformators und internationaler Normen. Die Messergebnisse werden automatisch mit den geltenden Normen oder benutzerdefinierten Grenzwerten verglichen und ausgewertet. So erhalten Sie eine klare und zuverlässige Bewertung.

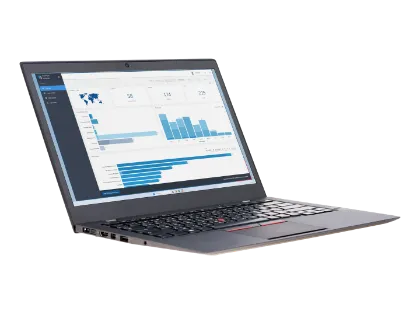

Darüber hinaus bietet PTM intelligente Funktionen für das Datenmanagement und Reporting. So lassen sich Prüfergebnisse einfach organisieren, dokumentieren und weitergeben - für einen reibungslosen und effizienten Analyseprozess.

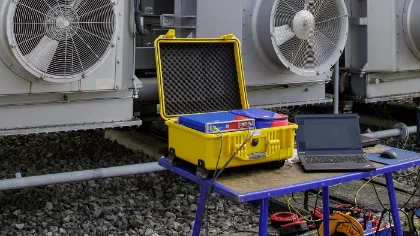

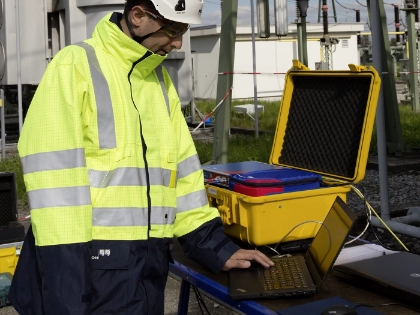

Intelligente Prüfungen vor Ort

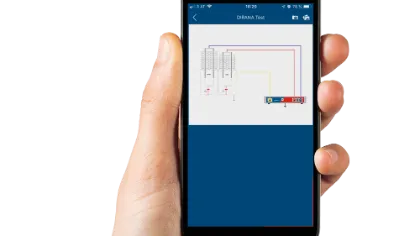

Durch den Einsatz von DIRANA und der mitgelieferten PTM-Software profitieren Sie von einer intelligenten Kombination verschiedener Lösungen. Dank des intuitiven Designs von DIRANA ist der Anschluss ganz einfach. Die PTM-Software führt Sie Schritt für Schritt durch die Einrichtung, Durchführung und Bewertung der Prüfung. Die zusätzliche PTMate-App erweitert den Funktionsumfang auf Ihr Smartphone und ermöglicht eine einfache Dateneingabe sowie individuelle Anschlussbilder für ein schnelles und sicheres Vorgehen.
Ressourcen
Mehr erfahren
Verwandte Produkte
Verwandte Videos
OMICRON Academy
Verwandte Schulungen
- Dielektrische Feuchtigkeitsanalyse von Leistungstransformatoren mit DIRANAClassroom TrainingWenige Plätze frei
- 1 Tag
- Österreich (Training Center Klaus)
- DIRANA, Primary Test Manager (PTM)
- Deutsch
- Diagnostic avancé des transformateurs de puissance et de distributionClassroom Training+1 Termin verfügbarPlätze verfügbar
- 1,5 Tage
- Frankreich (Training Center Cergy-Pontoise), Frankreich (Training Center Grenoble)
- DIRANA, TESTRANO 600, Primary Test Manager (PTM), FRANEO 800
- Französisch
Wann empfiehlt sich eine Analyse der dielektrischen Eigenschaften mit DIRANA?
Zur Bewertung des Feuchtegehalts und des Gesamtzustands von Transformatoren und Durchführungen mit Öl-Papier-Isolierung wird eine dielektrische Frequenzganganalyse mit dem DIRANA empfohlen. Sie liefert zuverlässige Erkenntnisse für die Zustandsbewertung und Entscheidungen im Rahmen der Inbetriebnahme. Besonders nach Trocknungsprozessen ist sie wertvoll, um die Fertigungsqualität zu bewerten und zustandsorientierte Instandhaltungsstrategien zu unterstützen.
Warum ist Feuchte in der Isolation von Transformatoren oder Durchführungen so kritisch?
Feuchte in der Transformatorisolierung verringert die Durchschlagfestigkeit und beschleunigt deren Alterung. Sie kann durch die Alterung des Papiers entstehen oder durch Undichtigkeiten oder die Atmung des Transformators in den Transformator gelangen. Feuchte beeinträchtigt unmittelbar die Zuverlässigkeit und Lebensdauer eines Transformators.
Ist die Methode von DIRANA wissenschaftlich validiert?
Ja, das DIRANA nutzt die Analyse der dielektrischen Eigenschaften (engl.: dielectric frequency response, kurz: DFR). Dabei handelt es sich um eine wissenschaftlich validierte und von CIGRÉ anerkannte Methode. Es gibt keine anderen nicht-invasiven Verfahren zur Feuchtebestimmung in Transformatoren, die eine vergleichbare Genauigkeit bieten.
Beeinflusst die Temperatur die Feuchtebestimmung mit DIRANA?
Das DIRANA-Gerät misst den Feuchtegehalt direkt in der Zelluloseisolierung. Ein Feuchtegleichgewicht zwischen Öl und Papier ist daher nicht erforderlich. Das System gleicht Temperatureinflüsse während der Analyse automatisch aus.
Wie bewertet DIRANA den Isolationszustand eines Transformators?
Das DIRANA wertet die Ergebnisse der dielektrischen Eigenschaften mithilfe integrierter Datenbanken automatisch aus. Es gleicht Temperatur, Isolationsgeometrie, Ölleitfähigkeit und Alterungseffekte aus, um den Feuchtegehalt zuverlässig zu bestimmen.
Wie lassen sich die Ergebnisse der Analyse der dielektrischen Eigenschaften weiter analysieren?
Das DIRANA vergleicht Messergebnisse mit integrierten Datenbanken und wertet sie gemäß internationaler Normen oder benutzerdefinierten Standards aus. Dies ermöglicht eine eindeutige Ergebnisinterpretation und unterstützt eine detaillierte Isolationsdiagnose.
Für welche Isolationstypen stehen integrierte Datenbanken mit Vergleichsdaten zur Verfügung?
Das DIRANA verfügt über integrierte Datenbanken für Isolationssysteme auf Basis von Mineralöl, natürlichem oder synthetischem Ester. Dies ermöglicht eine exakte Feuchtebestimmung für eine Vielzahl an Transformatorentypen.
Wie erhöht das DIRANA die Sicherheit beim Prüfen?
Das DIRANA unterstützt sicheres Prüfen durch geführte Arbeitsabläufe, die Sie Schritt für Schritt durch Aufbau, Durchführung und Bewertung führen und so das Risiko von Bedienfehlern reduzieren. Signalleuchten dienen als zusätzliche Anzeigen für den Betriebszustand.
Welche Normen erfüllt DIRANA?
Das DIRANA wertet Messergebnisse gemäß IEC 60422 aus, die Kategorien für den Feuchtegehalt in der Transformatorisolation definiert. Es unterstützt zudem Auswertungen nach nationalen und internationalen Normen oder nach benutzerdefinierten Standards.
