Netzqualität als gemeinsames Ziel – FRANEO 800 IT PQlyzer
17. Januar 2025

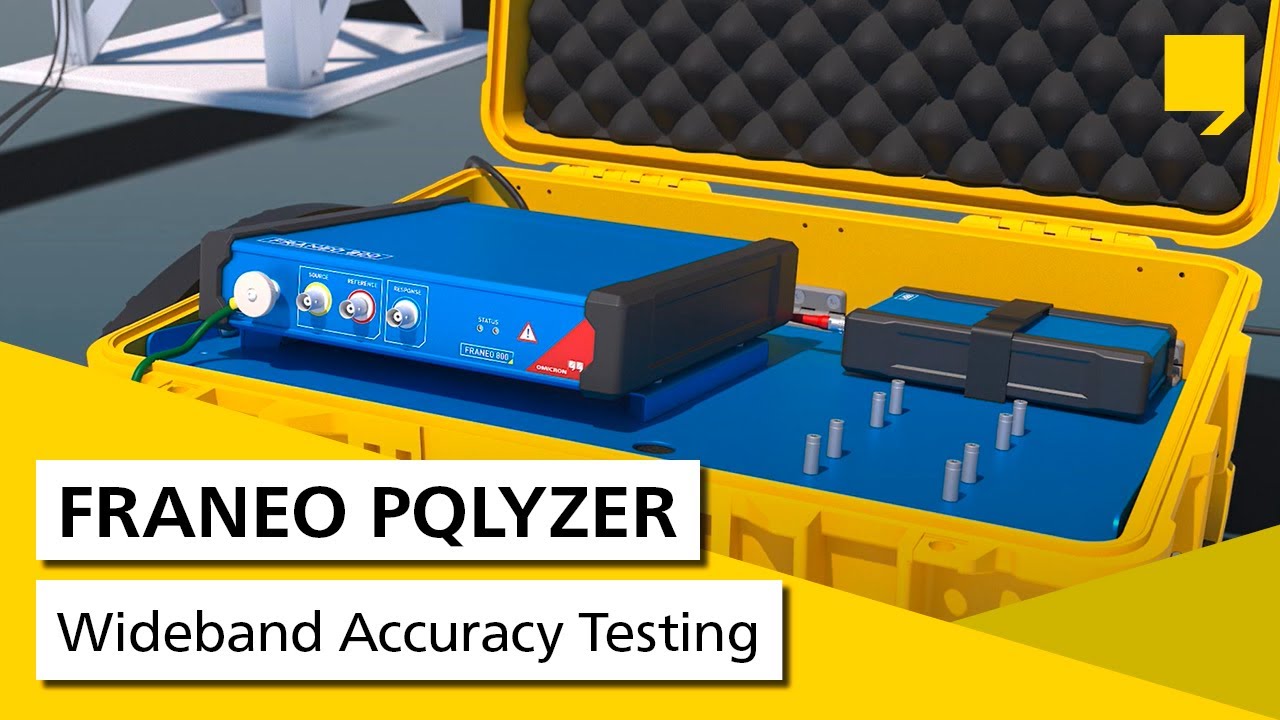

FRANEO 800 IT PQlyzer
Breitbandiges Prüfen von Messwandlern für Power Quality (PQ)-Anwendungen.
Für VT, CVT und LPVT
Breitbandige Messungen bis zu 500 kHz
Leichtes System, ideal für Labor- und Vor-Ort-Einsatz
Präzise Analyse unter praxisnahen Bedingungen
Bürde zwischen 200 kΩ und >10 MΩ wählbar
Harmonische Messung gemäß IEC 61869-1:2023
Lösung für präzise breitbandige PQ-Prüfungen
Mit dem FRANEO 800 IT PQlyzer können Sie das Übersetzungsverhältnis und die Phasengenauigkeit von Messwandlern über einen Frequenzbereich bis 500 kHz breitbandig prüfen. Dies ermöglicht ein präzises Bewerten des Wandlerverhaltens in PQ-Anwendungen.
Die Lösung ist für induktive und kapazitive Spannungswandler (VTs, CVTs) sowie für Kleinsignal-Spannungswandler (LPVTs) ausgelegt. Sie kombiniert das FRANEO 800, den elektronischen Impedanzwandler EIC1 und die FRANEO PQlyzer-Software mit einem geführten Prüfablauf, der für breitbandige Messungen optimiert ist.
Vorteile
Gute Gründe für den FRANEO 800 IT PQlyzer
Präzises Prüfen von Übersetzungverhältnis und Phasenfehlern bei VTs und LPVTs für PQ-Anwendungen
Breitbandiges Prüfen bis zu 500 kHz zum Erkennen von harmonischen und verzerrten Signalen
Einstellbare Bürde mit EIC1 (200 kΩ, 1 MΩ, 2 MΩ, 10 MΩ und >10 MΩ) für realitätsnahe Feldsimulationen
Intelligente PQlyzer-Software für schnelle, schrittweise geführte Prüfungen, Analysen und Reports
Tragbare und leichte Lösung für den Labor- und Vor-Ort-Einsatz (gemäß IEC 61869-1:2023)
Technische Daten
Lernen Sie den FRANEO 800 IT PQlyzer kennen

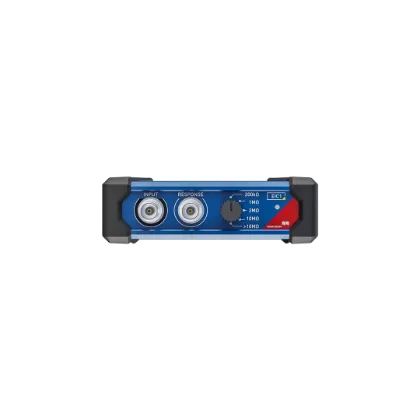

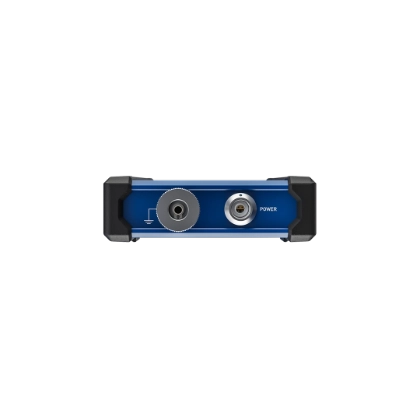

EINGANG:
Einstellbare Eingangsimpedanz
AUSGANG:
Ausgangsimpedanz 50 Ω
Drehregler zur Justierung der Eingangsimpedanz
Meldeleuchte:
Grün = Gerät ist eingeschaltet

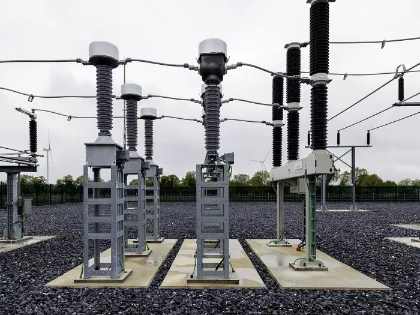

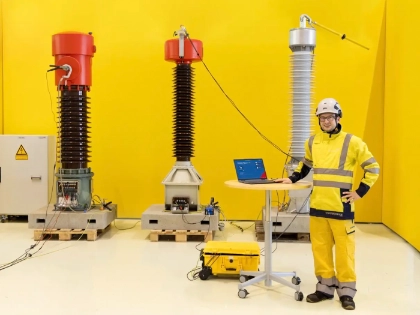

PQ-Messungen beginnen bei Messwandlern
Präzise PQ-Messungen hängen von Messwandlern ab, die Netzsignale skalieren und an Messsysteme übertragen.
Ihr Übersetzungsverhältnis und ihre Phasengenauigkeit beeinflussen direkt die Zuverlässigkeit der PQ-Daten, insbesondere bei Netzen mit überlagerten harmonischen Frequenzen und zunehmender Integration erneuerbarer Energien.
Für zuverlässige Ergebnisse muss das Wandlerverhalten über den Betriebsfrequenzbereich überprüft werden.

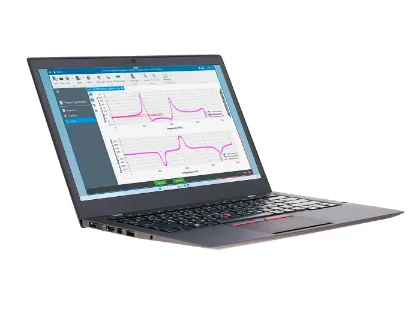

Geführter Ablauf für breitbandiges Prüfen
Die FRANEO 800 IT PQlyzer-Software führt Sie Schritt für Schritt durch den Aufbau, die Messung und die Berichterstellung. Das vereinfacht die Prüfdurchführung, steigert die Effizienz und sorgt für konsistente Ergebnisse.

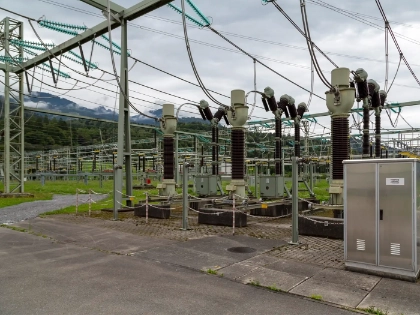

Der Einfluss von Wandlerfehlern auf PQ-Daten
Das Übersetzungsverhältnis und die Phasenfehler von Messwandlern im Bereich der Harmonischen können PQ-Messdaten erheblich verfälschen. Dies kann zu Fehlinterpretationen von PQ-Ereignissen, unwirksamen Gegenmaßnahmen, unerkannten Störern, erhöhter Anlagenbelastung und einer geringeren Netzzuverlässigkeit führen.
Einblicke
Warum ist die Breitbandgenauigkeit bei Spannungswandlern (VTs) wichtig?
Die Breitbandgenauigkeit stellt sicher, dass Spannungswandler Signale auch oberhalb der Grundfrequenz (50 Hz) zuverlässig messen können. Dies ist von entscheidender Bedeutung, da eine nichtlineare Genauigkeit des Messwandlers im Bereich der Harmonischen zu ungenauen Bewertungen der Netzqualität (PQ) und möglicherweise zu falschen betrieblichen Entscheidungen führen kann.
Können Breitband-VT-Prüfungen vor Ort durchgeführt werden?
Ja, der FRANEO 800 IT PQlyzer ist eine tragbare Lösung, die für Labor- und Vor-Ort-Prüfungen konzipiert ist. Dank seines geringen Gewichts und seines modularen Aufbaus ermöglicht er Breitband-Verhältnis- und Phasenfehler-Messungen direkt an den Anlagen-Installationsorten, wodurch der Prüfungsaufwand reduziert wird und in vielen Anwendungsfällen der Transport ins Labor entfällt.
Warum ist eine einstellbare Bürde bei VT-Prüfungen wichtig?
Das Wandlerverhalten hängt von der angeschlossenen Bürde ab. Mit dem EIC1 unterstützt der FRANEO 800 IT PQlyzer Bürden von 200 kΩ bis >10 MΩ, was realitätsnahe Simulationen unter Betriebsbedingungen sowie eine genauere Bewertung des Wandlerverhaltens ermöglicht.
Warum ist es wichtig bis 500 kHz zur prüfen?
Moderne Stromnetze enthalten Harmonische und hochfrequente Anteile, die durch Leistungselektronik, erneuerbare Energien und nichtlineare Lasten erzeugt werden. Prüfungen bis 500 kHz tragen dazu bei sicherzustellen, dass Messwandler diese Signale präzise wiedergeben und so eine zuverlässige PQ-Messung ermöglichen.
Welche Auswirkungen haben Harmonische auf Stromnetze?
Harmonische können die PQ beeinträchtigen, indem sie die Spannungswellenformen verzerren, Verluste erhöhen und eine Überhitzung von Betriebsmitteln wie Transformatoren, Motoren und Leitern verursachen. MIt der Zeit kann dies die Lebensdauer der Betriebsmittel und die Zuverlässigkeit des Systems beeinträchtigen.
Was bedeutet die Breitband-Klassifizierung gemäß IEC 61869-1 Ed2?
Die Norm IEC 61869-1 Ed2 definiert Breitband-Genauigkeitsklassen (WB0 bis WB4) für Messwandler. Diese Klassen legen zulässige Verhältnis- und Phasenfehler über den erweiterten Frequenzbereich fest, von Frequenzen im Bereich der Harmonischen bis hin zu 500 kHz. So ermöglichen sie eine standardisierte Bewertung des Wandlerverhaltens für Breitbandanwendungen.
Wo liegen die Grenzen herkömmlicher Verfahren zur VT-Prüfung?
Bei herkömmlichen Prüfverfahren muss der Messwandler außer Betrieb genommen und in ein Labor transportiert werden. Dieser Vorgang ist zeitaufwendig und kostspielig. Dadurch sind häufige Prüfungen oder eine Überprüfung des Wandlerverhaltens vor Ort nur eingeschränkt möglich.
Wie verbessert die vorgeschlagene Lösung die VT-Prüfung?
Der FRANEO 800 IT PQlyzer ist eine tragbare, batteriebetriebene Lösung, die aus unserem etablierten SFRA-Prüfsystem FRANEO 800 und einem Impedanzwandler EIC1 besteht. Damit lassen sich Verhältnis- und Phasenfehler über einen breiten Frequenzbereich direkt vor Ort messen.
